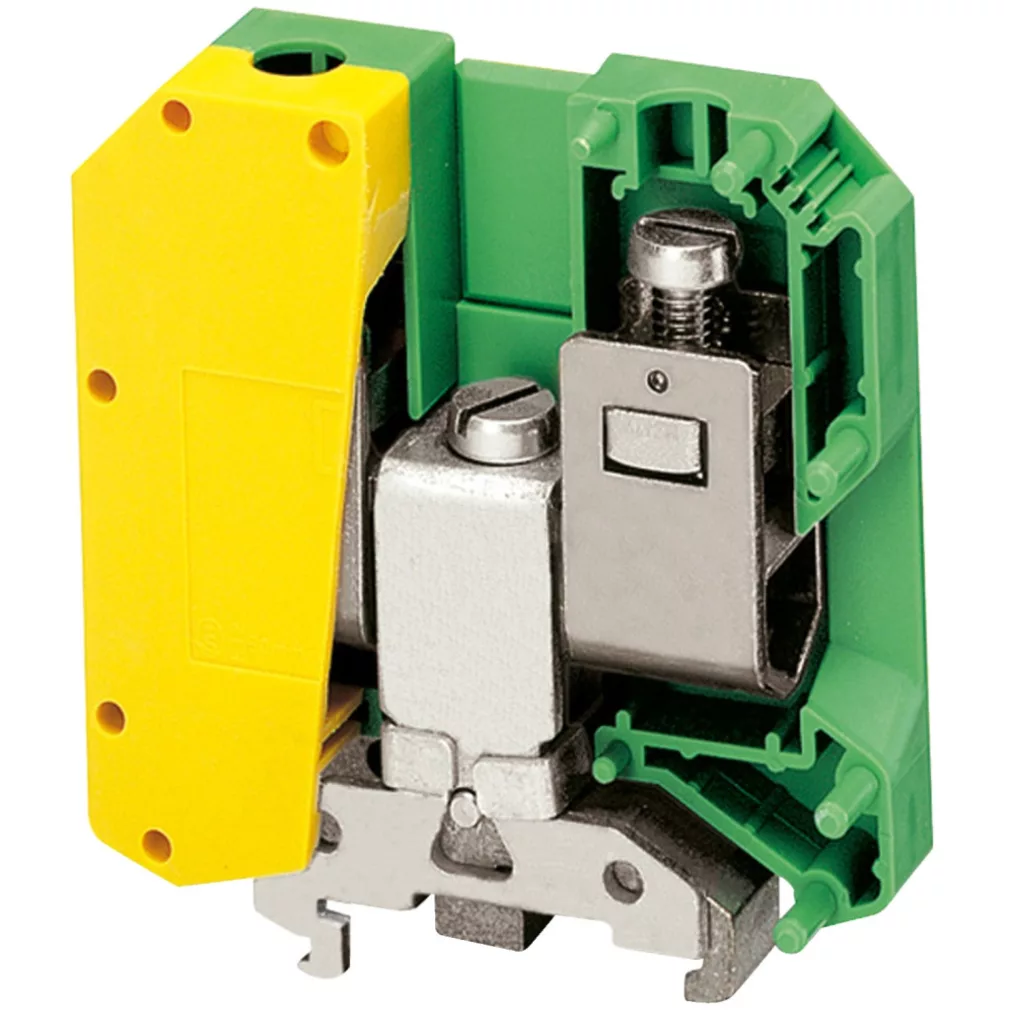

Clemă de împământare cu un singur nivel și fixare cu șurub NSYTRV502PE, din gama de produse Schneider Electric Linergy TR, reprezintă o soluție profesională pentru realizarea conexiunilor de împământare în sistemele electrice. Această clemă de tip împământare, de culoare verde-galben, cu secțiune nominală de 50 mm², oferă 2 puncte de conectare pentru împământarea în siguranță a sistemelor electrice. Clemă Linergy TR NSYTRV502PE este fabricată dintr-o carcasă izolantă de înaltă calitate din poliamidă 6/6, care asigură o izolație electrică adecvată și rezistență mecanică. Produsul dispune de un sistem de fixare de tip clip-on, ceea ce facilitează semnificativ procesul de instalare. Clemă are o lungime de 70,5 mm, o lățime de 20 mm și o înălțime de 83,5 mm, asigurând astfel stabilitatea necesară în ciuda dimensiunilor sale compacte. Clemă de împământare poate suporta un curent nominal de 150 A conform standardului EN/IEC 60947-7-1, îndeplinind astfel cerințele stricte ale aplicațiilor industriale. Produsul este extrem de versatil în ceea ce privește conectarea cablurilor, deoarece poate fi utilizat cu cabluri solide de 25-70 mm², cu cabluri cu manta de 25-50 mm² și fără manta de 25-70 mm². Conectorii cu șurub necesită un cuplu de strângere de 6-8 N.m, iar lungimea recomandată de dezizolare a cablului este de 24 mm. Atât pentru conectare, cât și pentru deconectare este necesară o șurubelniță. Bornierele au o poziție de conectare laterală, ceea ce facilitează accesul și montarea. Clemele Linergy TR NSYTRV502PE au proprietăți electrice excelente. Pierderea dielectrică este de 0,01 la 1 MHz (conform standardelor IEC 60250 și VDE 0303-T4), iar constanta dielectrică este de 3,7 la 1 MHz. Produsul are o rezistență specifică de 10000 MΩ.m, o rezistență de suprafață de 1000 GΩ și o rigiditate dielectrică de 1000 V. Clemă de împământare poate fi utilizată într-un interval de temperatură de funcționare extrem de larg, între -40...130 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul Schneider Electric Linergy TR NSYTRV502PE este compatibil cu numeroase sisteme Schneider Electric, inclusiv seriile PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS, precum și cu carcasele Spacial. Produsul deține numeroase certificări internaționale, printre care certificările LR, GL, DNV, UL și CSA, ceea ce garantează conformitatea cu standardele globale și funcționarea fiabilă.
Blocuri terminale Schneider Electric Linergy TR - NSYTRV502PE - Bloc terminal de împământare cu un singur nivel, cu șuruburi, conexiune 1x1, 20 mm, 50 mm², 150 A - verde-galben - specificații tehnice
Caracteristici generale
Gama de produse: Linergy
Denumire produs: Linergy TR
Tip produs: Bloc de borne
Denumire scurtă produs: TRV
Tipul clemei: Pământ de protecție
Nivelul clemei: 1
Mod de fixare: Clip-on
Secțiune nominală: 50 mm²
Lungime: 70,5 mm
Culoare: Verde-galben
Cantitate: Pachet de 50 bucăți
Caracteristici suplimentare
Lățime: 20 mm
Înălțime: 83,5 mm
Conexiuni: 1 x conexiune cu șurub: intrare
1 x conexiune cu șurub: ieșire
Număr conexiuni: 2
Poziție conexiune: Laterală
Număr intrări de măsurare: 0
Secțiune cablu: 25...70 mm², monofilar
25...50 mm², cu manșon de capăt torsadat
25...70 mm², fără manșon de capăt torsadat
Cuplu de strângere: 6...8 N.m
Lungime de dezizolare a cablului: 24 mm
Tipul sculei: Conectare: șurubelniță
Deconectare: șurubelniță
Curent nominal: 150 A conform EN/IEC 60947-7-1
Material: Poliamidă 6/6: carcasă izolatoare
Caracteristici electrice
Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250
0,01 la 1 MHz conform VDE 0303-T4
Constantă dielectrică: 3,7 la 1 MHz
Rezistivitate specifică: 10000 MΩ.m conform IEC 60093
10000 MΩ.m conform VDE 0303-T30
Rezistență superficială: 1000 GΩ conform IEC 60093
1000 GΩ conform VDE 0303-T30
Rezistență la fluaj: 500 CTI (> 400 kB) conform IEC 60093
500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime de 0,8 mm conform UL 94
Rezistență dielectrică: 1000 V conform IEC 60243-1
Caracteristici de mediu
Temperatura de funcționare: -40...130 °C conform IEC 60216-1
-40...130 °C conform VDE 0304-T21
Compatibilitate
Seriile compatibile: PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, PanelSeT, TeSys, Mureva, PrismaSeT XS
Compatibilitate produs: Carcase Spacial
Certificări
Certificări produs: LR, GL, DNV, UL, CSA
