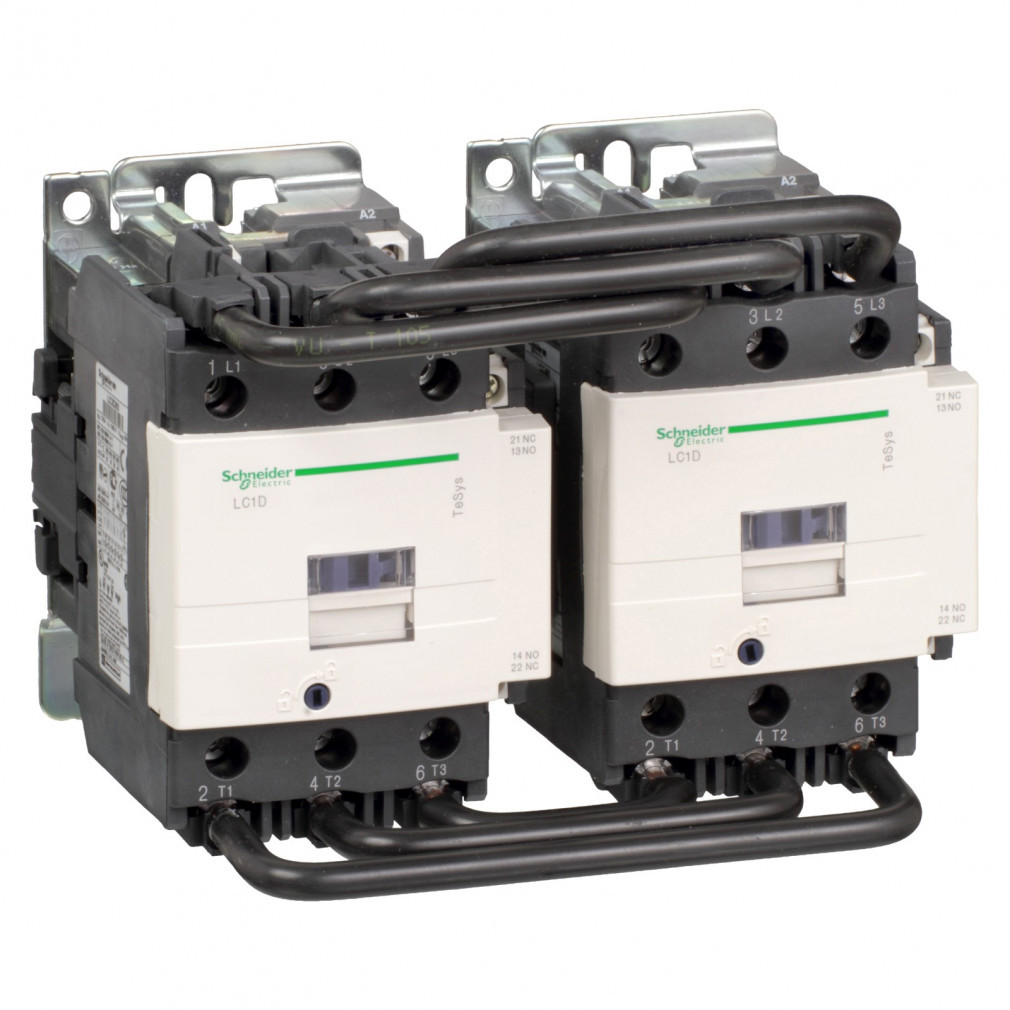

Comutator de direcție Schneider AC, 37 kW/80 A (400 V, AC3), conexiune cu șurub, 1Z+1NY, bobină: 230 V AC, LC2D80P7

Comutator de direcție AC, 37 kW/80 A (400 V, AC3), conexiune cu șurub, 1Z+1NY, Bobină: 230 V AC, LC2D80P7 Schneider
Rele de protecție comutator TeSys LC2-D, 3 poli, AC-3 440 V 80 A, bobină 230 V AC. Gama de produse: TeSys - denumirea produsului: TeSys D - denumire scurtă a dispozitivului: LC2D - aplicație magnetocontactor: sarcină rezistivă, comandă motor - categorie de utilizare: AC-1, AC-3 - prezentare dispozitiv: comutator de direcție asamblat din fabrică cu bară colectoare de curent puternic - denumire poli: 3P - compoziție contacte poli: 3 NO - Tensiune nominală de funcționare Ue: <= 1000 V AC 25...400 Hz în cazul circuitului principal, <= 300 V DC în cazul circuitului principal - Curent nominal de funcționare: 125 A (<= 60 °C) -<= 440 V AC în cazul AC-1 circuit principal, 80 A (<= 60 °C) -<= 440 V AC în cazul AC-3 circuit principal - putere motor kW: 22 kW -220...230 V AC 50/60 Hz, 37 kW -380...400 V CA 50/60 Hz, 45 kW -1000 V CA 50/60 Hz, 45 kW -415...440 V CA 50/60 Hz, 45 kW -660...690 V CA 50/60 Hz, 55 kW -500 V CA 50/60 Hz - putere motor LE: 15 LE -230/240 V CA 50/60 Hz pentru motoare monofazate, 20 LE -200/208 V CA 50/60 Hz pentru motoare trifazate, 25 LE -230/240 V CA 50/60 Hz pentru motoare trifazate, 60 LE -460/480 V AC 50/60 Hz pentru motoare trifazate, 60 LE -575/600 V AC 50/60 Hz pentru motoare trifazate, 7,5 LE -115 V AC 50/60 Hz pentru motoare monofazate - compoziție contact suplimentar: 1 NO + 1 NC - categoria de supratensiune: III - Ith curent termic convențional în aer liber: 10 A -<= 60 °C circuit de semnalizare, 125 A -<= 60 °C circuit principal - Putere nominală de pornire Irms: 1100 A -440 V circuit principal conform IEC 60947, 140 A AC circuit de semnalizare conform IEC 60947-5-1, 250 A DC circuit de semnalizare conform IEC 60947-5-1 - Icw curent nominal de scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 135 A <= 40 °C 10 minute circuit principal, 140 A 100 ms circuit de semnalizare, 320 A <= 40 °C 1 minut circuit principal, 640 A <= 40 °C 10 s circuit principal, 990 A <= 40 °C 1 s circuit principal - dimensionarea siguranțelor conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 160 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuit principal, 200 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuit principal - Tensiune nominală de izolare Ui: 1000 V în cazul circuitului principal conform IEC 60947-4-1, 600 V în cazul certificatelor circuitului principal CSA, 600 V în cazul certificatelor circuitului principal UL, 600 V în cazul certificatelor circuitului de semnalizare CSA, 600 V în cazul certificatelor circuitului de semnalizare UL, 690 V pentru circuitul de semnalizare conform IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 125 A AC-1 Ue <= 440 V, 1,5 Mcycles la 80 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 12,5 W AC-1, 5,1 W AC-3 - capac de protecție: cu, cu - tip de blocare: mecanică - suport de montare: placă, șină - standarde: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip de conectare: circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: flexibil - fără capăt de cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: flexibil - cu, cu capăt cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: rigid - fără capăt cablu, circuit principal: conector 2 cabluri 4...16 mm² - rigiditate cablu: flexibil - cu, - cu capăt cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditate cablu: rigid - fără capăt cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...2,5 mm² - rigiditate cablu: flexibil - cu capăt cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără capăt cablu, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu, cu capăt cablu, circuit de comandă: cleme de prindere cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit de comandă: cleme de prindere cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără capăt cablu - cuplaj de strângere: circuit principal: 9 N.m - lângă conector - cu șurubelniță Ø 6 - 8 mm, circuit principal: 9 N.m - lângă conector hexagonal 4 mm, circuit de comandă: 1,2 N.m - lângă cleme de fixare cu șurub - cu șurubelniță nr. 2. Philips, circuit de comandă: 1,2 N.m - lângă cleme de fixare cu șurub - cu șurubelniță placă Ø 6 mm - timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere - nivel de siguranță și fiabilitate: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 4 Mcycles. Avantaje: .. Aplicații: Magneto-contactele TeSys D se pot integra perfect în sistemele de comandă, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
