Întrerupător magnetic AC, 40A (AC1), terminal cu șurub, pol 2Z+2NY

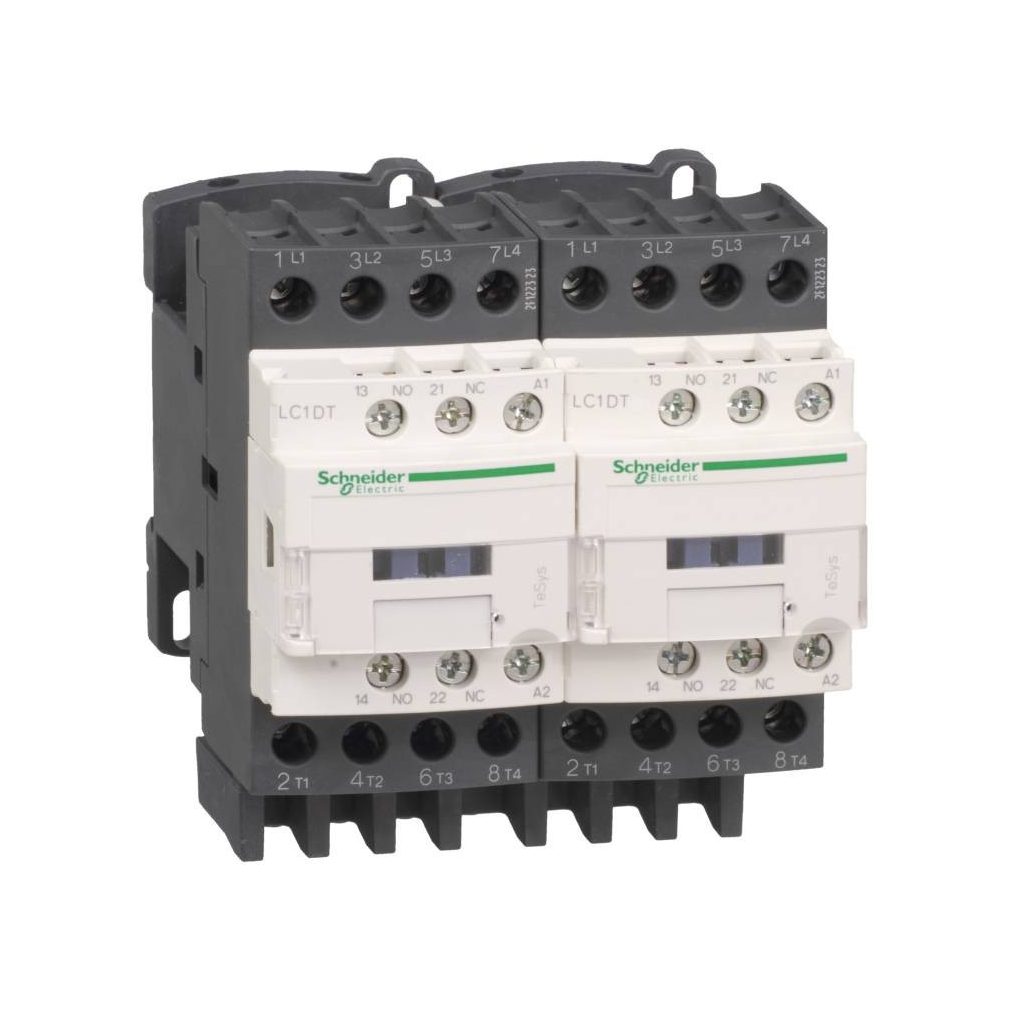

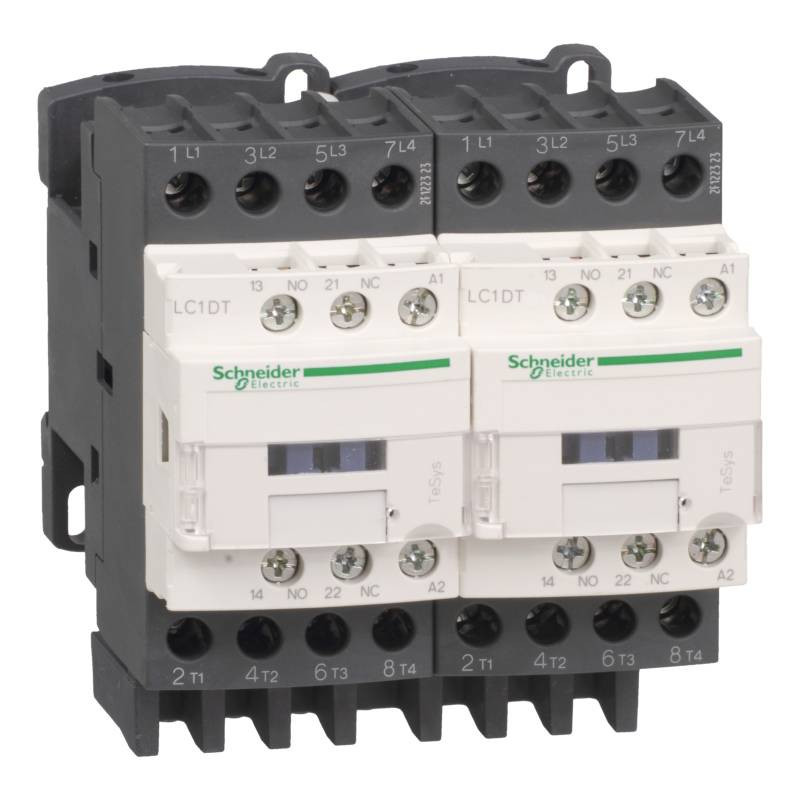

Comutator de direcție AC, 32A (AC1), cu racordare cu șurub, 4Z poli LC2DT32P7 Schneider
Releu de protecție pentru comutator de direcție TeSys LC2-D, 4 poli, AC-1 440 V 32A, bobină 230 V AC. Gama de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau componentului: comutator magnet - denumirea scurtă a aparatului: LC2D - aplicație comutator magnet: sarcină rezistivă - categoria de utilizare: AC-1 - denumirea polilor: 4P - compoziția contactelor polare: 4 NO - tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - compoziția contactelor auxiliare: 1 NO + 1 NC - categoria de supratensiune: III - Ith curent termic convențional în aer liber: 10 A -<= 60 °C în cazul circuitului de semnalizare, 32 A -<= 60 °C în cazul circuitului principal - Irms putere nominală de conectare: 140 A AC în cazul circuitului de semnalizare conform IEC 60947-5-1, 250 A DC în cazul circuitului de semnalizare conform IEC 60947-5-1, 300 A -440 V în cazul circuitului principal conform IEC 60947 - Icw curent nominal de scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 145 A <= 40 °C 10 s circuit principal, 240 A <= 40 °C 1 s circuit principal, 40 A <= 40 °C 10 minute circuit principal, 84 A <= 40 °C 1 minut circuit principal - dimensionarea siguranțelor comutate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 35 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuit principal, 50 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuit principal - Tensiune nominală de izolare Ui: 600 V pentru circuitul principal certificări CSA, 600 V pentru circuitul principal certificări UL, 600 V pentru circuitul de semnalizare certificări CSA, 600 V, certificări pentru circuitul de semnalizare UL, 690 V, circuit principal conform IEC 60947-4-1, 690 V, circuit de semnalizare conform IEC 60947-1 - capac de protecție: - cu, - cu - tip de blocare: mecanică - suport de montare: placă, șină - standarde: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip de conectare: circuit principal: conector 1 cablu 2,5...10 mm² - rigiditate cablu: flexibil - fără capăt de cablu, circuit principal: conector 1 cablu 2,5...10 mm² - rigiditate cablu: flexibil - cu, cu capăt cablu, circuit principal: conector 1 cablu 2,5...16 mm² - rigiditate cablu: rigid - fără capăt cablu, circuit principal: conector 2 cabluri 2,5...10 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit principal: conector 2 cabluri 2,5...10 mm² - rigiditate cablu: flexibil - cu, cu capăt cablu, circuit principal: conector 2 cabluri 2,5...16 mm² - rigiditate cablu: rigid - fără terminale de cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără terminale de cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu, cu capete de cablu, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără capete de cablu, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu, cu capăt cablu, circuit de comandă: cleme de strângere cu șurub 2 cablu 1...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit de comandă: cleme de strângere cu șurub 2 cablu 1...4 mm² - rigiditate cablu: rigid - fără capăt cablu - cuplaj de strângere: circuit principal: 1,7 N.m - lângă conector - cu șurubelniță 2. Philips, circuit principal: 1,7 N.m - lângă conector - cu șurubelniță Placă de Ø 6 mm, circuit de comandă: 1,7 N.m - cu cleme de fixare cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,7 N.m - cu cleme de fixare cu șurub - cu șurubelniță Placă de Ø 6 mm - timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere - nivel de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 15 Mcycles. Avantaje: .. Aplicații: Magneto-contactele TeSys D se pot integra perfect în sistemele de comandă, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
