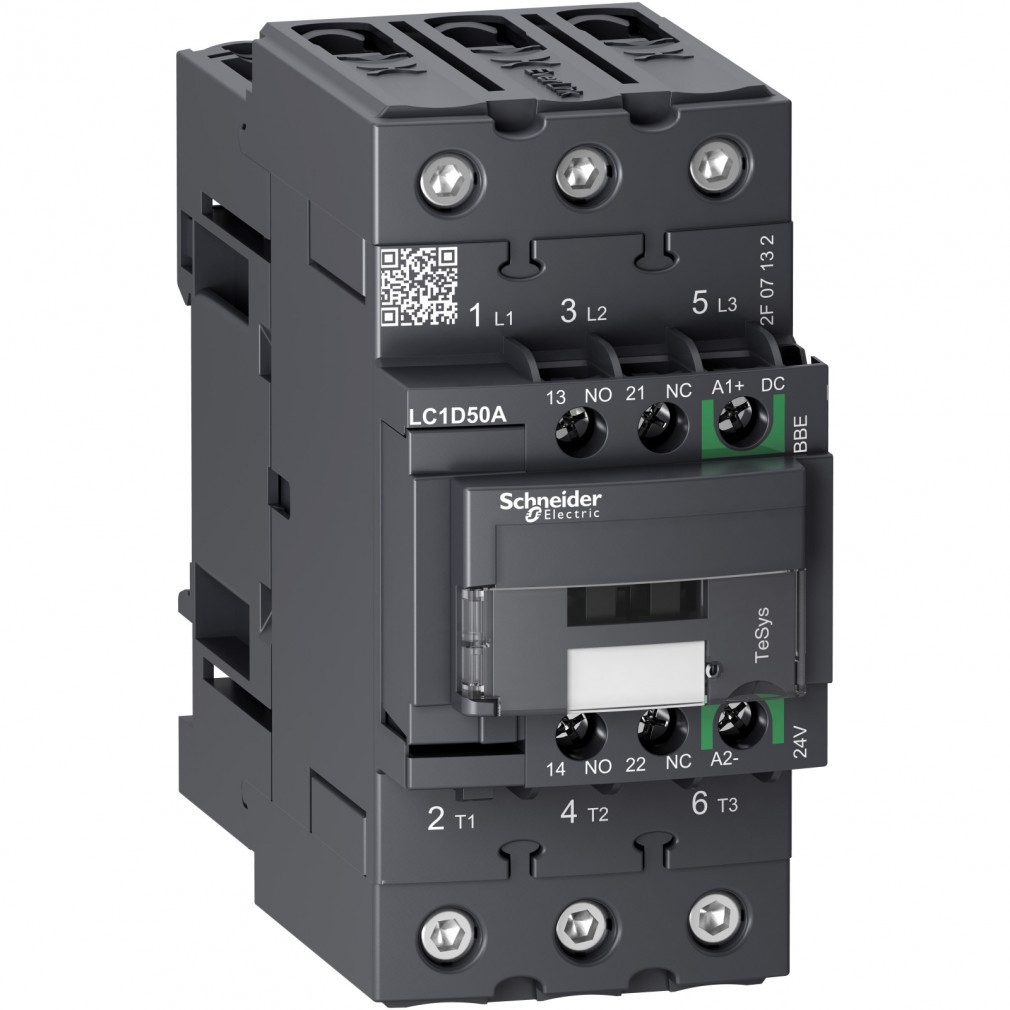

Contactor TESYS D GREEN-3P 440V 50A 24VDC LC1D50ABBE Schneider
Magneto TeSys D, 3p, <= 440V, 50A AC-3, bobină 24V DC. Gama de produse: TeSys - denumirea produsului: TeSys D Green - tipul produsului sau componentului: contactor magnetic - denumirea scurtă a aparatului: LC1D - aplicație contactor magnetic: sarcină rezistivă, comandă motor - categoria de utilizare: AC-1, AC-3 - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - curent nominal de funcționare: 50 A (<= 60 °C) -<= 440 V AC-3 în cazul circuitului principal, 80 A (<= 60 °C) -<= 440 V AC-1 în cazul circuitului principal - puterea motorului kW: 15 kW -220...230 V AC 50 Hz AC-3, 22 kW -380...400 V AC 50 Hz AC-3, 25 kW -415 V AC 50 Hz AC-3, 30 kW -440 V AC 50 Hz AC-3, 30 kW -500 V AC 50 Hz AC-3, 33 kW -660...690 V AC 50 Hz AC-3 - tip bobină: DC consum redus - compoziție contact suplimentar: 1 NO + 1 NC - categoria de supratensiune: III - Ith curent termic convențional în aer liber: 10 A -<= 60 °C circuit de semnalizare, 80 A -<= 60 °C circuit principal - putere nominală de conectare Irms: 140 A AC circuit de semnalizare conform IEC 60947-5-1, 250 A DC circuit de semnalizare conform IEC 60947-5-1, 900 A -440 V circuit principal conform IEC 60947 - Icw curent nominal de scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 208 A <= 40 °C 1 minut circuit principal, 400 A <= 40 °C 10 s circuit principal, 810 A <= 40 °C 1 s circuit principal, 84 A <= 40 °C 10 minute circuit principal - dimensionarea siguranțelor comutate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 100 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuit principal, 100 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuit principal - Tensiune nominală de izolare Ui: 690 V în cazul circuitului principal, conform IEC 60947-4-1, 690 V în cazul circuitului de semnalizare, conform IEC 60947-1 - pierdere de putere pe pol: 3,7 W AC-3, 9,6 W AC-1 - capac de protecție: - cu, - cu - suport de montare: placă, șină - standarde: CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificat de produs: CCC, CSA, EAC, KC, LROS (Lloyds register of shipping), UL - tip de conectare: circuit principal: conectori cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditate cablu: solid, circuit principal: conectori cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditate cablu: solid, circuit de comandă: cleme de strângere cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid, circuit de control : cleme de strângere cu șurub 2 cablu 1...4 mm² - rigiditate cablu: rigid - cuplu de strângere: circuit principal : 5 N.m - lângă conectori cu șurub EverLink BTR - cablu 1...25 mm² hexagonal 4 mm, circuit principal: 8 N.m - lângă conectori cu șuruburi EverLink BTR - cablu 25...35 mm² hexagonal 4 mm, circuit de comandă: 1,7 N.m - lângă cleme de prindere cu șuruburi - cu șurubelniță nr. 2. Philips, circuit de control: 1,7 N.m - lângă cleme de prindere cu șurub - cu șurubelniță, placă Ø 6 mm - timp de funcționare: 20...120 ms deschidere (cod de dată >= 17221), 20...80 ms deschidere (cod de dată >= 18011), 55...65 ms închidere - nivel de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: .. Aplicații: Magneto-contactele TeSys D se pot integra perfect în sistemele de comandă, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
