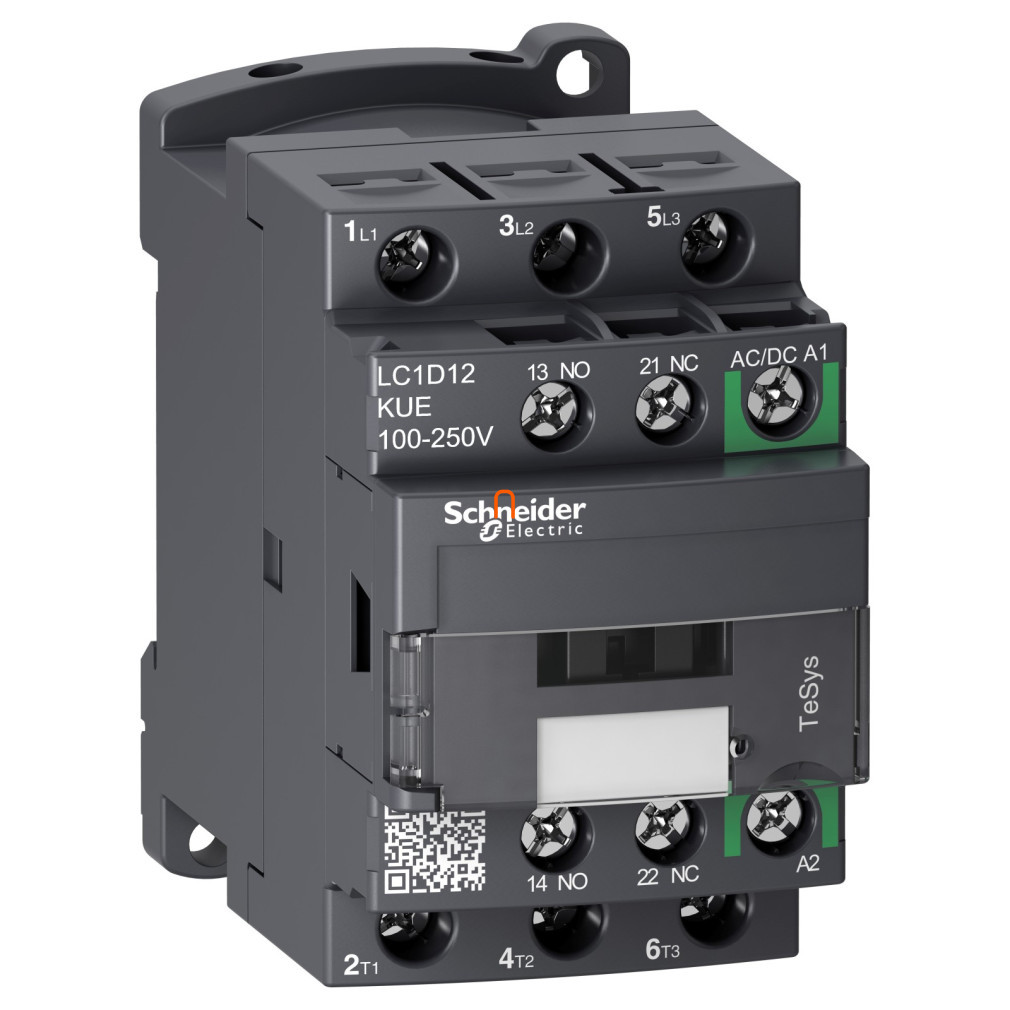

Magneto-contact LC1-D 12A/5,5kW 200V AC 1Z+1NY (400V, AC3) cu șurub TeSys D Green LC1D12KUE Schneider
Magneto-contact TeSys D, 3p, <= 440V, 12A AC-3, 100...250V AC/DC bobină. familie de produse: TeSys - denumirea produsului: TeSys D Green - tipul produsului sau componentului: magneto-contact - denumire scurtă a aparatului: LC1D - magneto-contact aplicație: sarcină rezistivă, comandă motor - categorie de utilizare: AC-1, AC-3 - denumirea polilor: 3P - compoziția contactelor polare: 3 NO - tensiunea circuitului de comandă: 100...250 V AC 50/60 Hz, 100...250 V DC - tip bobină: AC/DC electronică - compoziție contact suplimentar: 1 NO + 1 NC - categorie supratensiune: III - Ith curent termic convențional în aer liber: 10 A - la <= 60 °C circuit de semnalizare, 25 A - la <= 60 °C circuit principal - Putere nominală de conectare Irms: 140 A la AC circuit de semnalizare conform IEC 60947-5-1, 250 A -440 V circuit principal conform IEC 60947, 250 A DC circuit de semnalizare conform IEC 60947-5-1 - Icw curent nominal de scurtcircuit: 100 A 1 s circuit de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 minute circuit principal, 61 A <= 40 °C 1 minute circuit principal - dimensionarea siguranței comutate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 25 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuit principal, 40 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuit principal - Tensiune nominală de izolare Ui: în cazul 690 V circuit principal conform IEC 60947-4-1, 690 V, circuit de semnalizare conform IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 25 A AC-1 Ue <= 440 V - pierdere de putere pe pol: 0,36 W AC-3, 1,56 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificat de produs: CCC, CSA, EAC, KC, LROS (Lloyds register of shipping), UL - tip de conectare: circuit de comandă: cleme de fixare cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid, circuit de comandă: cleme de fixare cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - cuplu de strângere: circuit principal: 1,7 N.m - lângă cleme de fixare cu șurub - cu șurubelniță nr. 2. Philips, circuit principal: 1,7 N.m - cu cleme de fixare cu șuruburi - cu șurubelniță Placă de Ø 6 mm, circuit de comandă: 1,7 N.m - cu cleme de fixare cu șuruburi - cu șurubelniță Nr. 2 Philips, circuit de comandă: 1,7 N.m - lângă cleme de fixare cu șurub - șurubelniță Placă de 6 mm - timp de funcționare: 20...90 ms deschidere, 45...55 ms închidere - nivel de siguranță și fiabilitate: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: .. Aplicații: Magneto-contactele TeSys D se pot integra perfect în sistemele de comandă, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
