Relee de monitorizare a curentului PRI-32 și PRI-51
Caracteristici PRI-32
Relee de monitorizare a curentului de tip PRI-32 pot fi utilizate în rețele monofazate de curent alternativ. Limita de curent poate fi reglată în mod continuu, astfel încât valoarea corespunzătoare aplicației respective poate fi setată cu precizie. Poate fi utilizat și ca releu de prioritate.
- Interval de curent: 1 – 20 A (AC 50 Hz), reglabil cu potențiometru
- Curent maxim monitorizabil: 100 A / 10 s
- Tensiune de alimentare: CA 24 – 240 V, CC 24 V
- Izolarea tensiunii de alimentare: izolare galvanică
- Ieșire: 1 contact de comutație (AgNi), 8 A / CA1, 2000 VA
- Indicator ieșire: LED roșu
- Temperatură de funcționare: -20…+55 °C
- Temperatură de depozitare: -30…+70 °C
- Montare: 1 modul lățime, pe șină DIN (EN 60715)
- Grad de protecție: IP40 (din față), IP10 (la conectori)
- Dimensiuni: 90 × 17,6 × 64 mm
- Greutate: 68 g

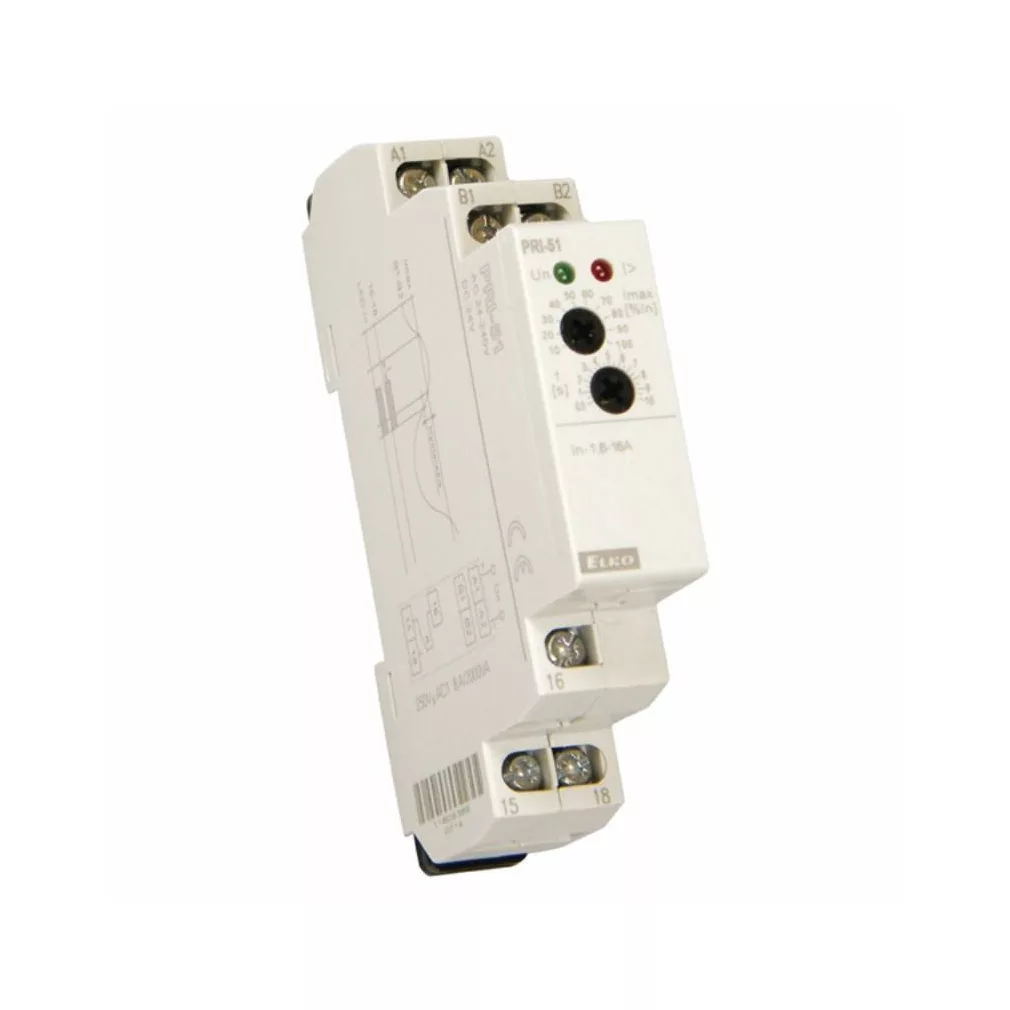

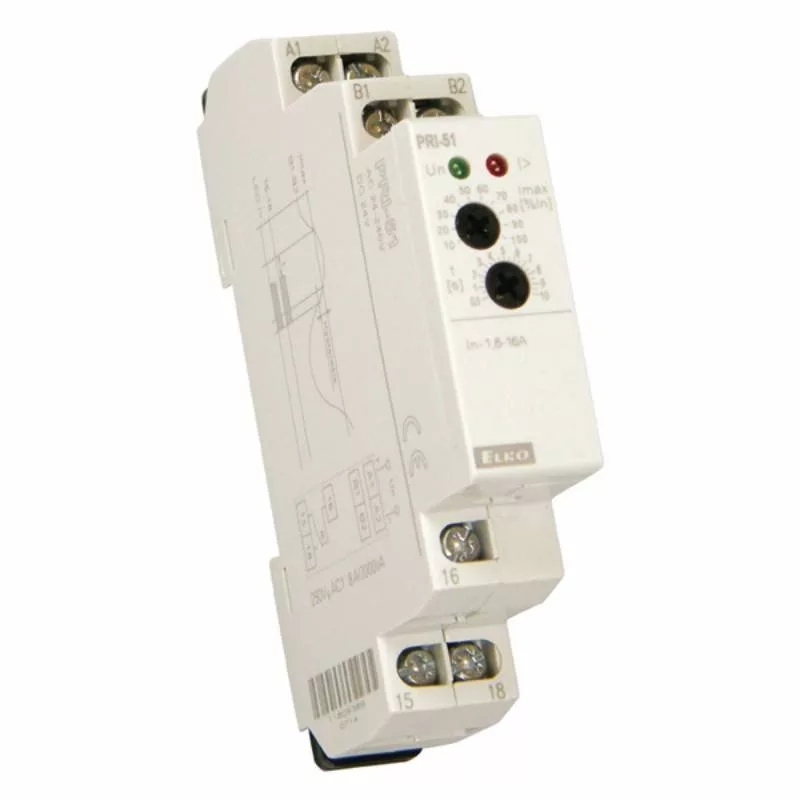

Caracteristici PRI-51
Reléul de monitorizare a curentului de tip PRI-51 este conceput pentru rețele monofazate de curent alternativ. Limitele de curent pot fi setate în mai multe intervale, iar pentru filtrarea vârfurilor de curent de scurtă durată se poate seta și o întârziere.
- Variații ale intervalului de curent:
- 0,05 – 0,5 A
- 0,1 – 1 A
- 0,2 – 2 A
- 0,5 – 5 A
- 0,8 – 8 A
- 1 – 10 A
- 1,6 – 16 A
- Întârziere: 0,5 – 10 s, reglabil cu potențiometru
- Histerezis: 5 % (max. 10 % în intervalul 0,05–0,5 A)
- Extensibil cu transformator de curent: până la max. 600 A
- Tensiune de alimentare: AC 24 – 240 V, DC 24 V
- Izolarea tensiunii de alimentare: izolare galvanică
- Ieșire: 1 contact de comutație (AgNi), 8 A / AC1, 2000 VA
- Indicator de ieșire: LED verde/roșu
- Temperatură de funcționare: -20…+55 °C
- Temperatură de depozitare: -30…+70 °C
- Montare: 1 modul lățime, pe șină DIN (EN 60715)
- Grad de protecție: IP40 (din față), IP10 (la conectori)
- Dimensiuni: 90 × 17,6 × 64 mm
- Greutate: 72 g
Domenii de aplicare
- Controlul priorității între consumatori
- Protecția cablurilor de încălzire
- Protecția motorului
- Comenzi bazate pe consumul de curent
- Monitorizarea curenților mari cu transformator de curent
