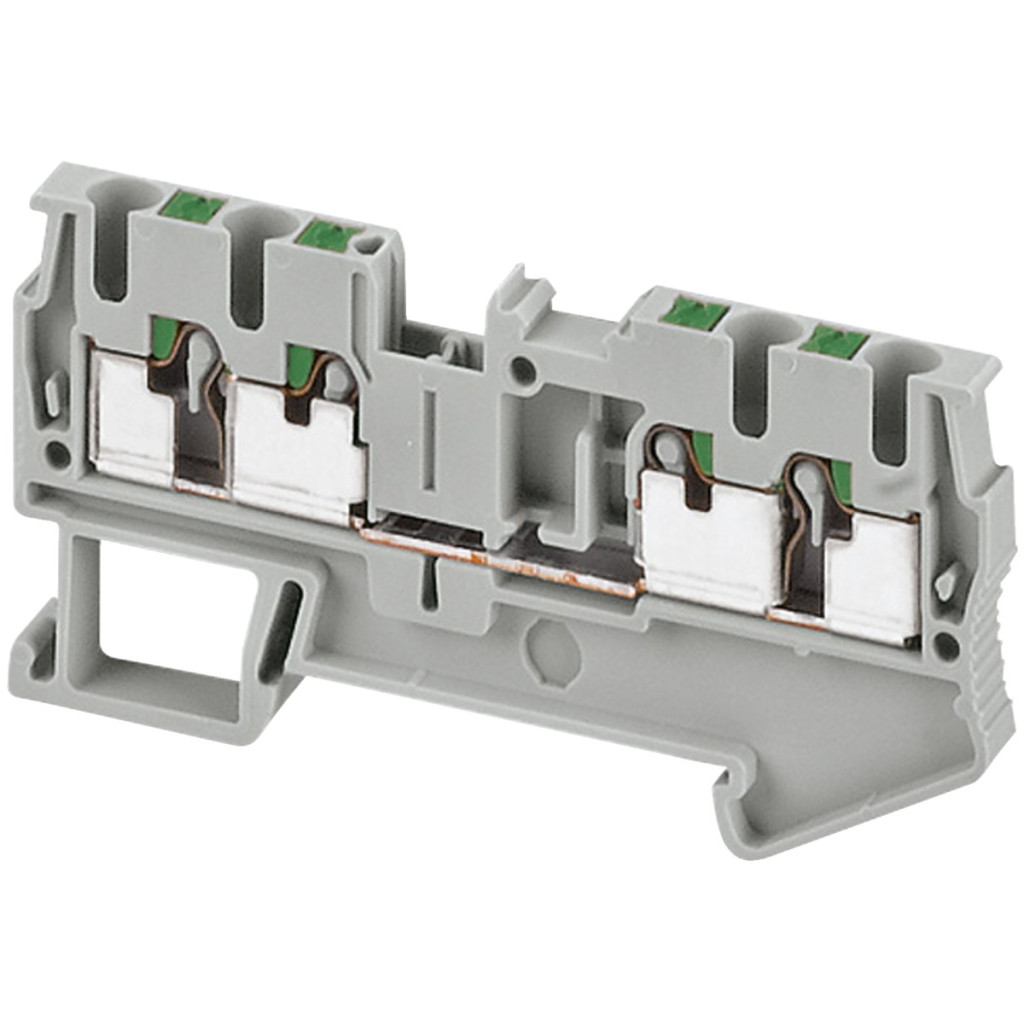

A Schneider Electric Linergy TR termináljainak NSYTRP24 modellje egy professzionális push-in típusú, átmenő sorkapocs, amely 4 csatlakozási ponttal rendelkezik. Ez a szürke kivitelű, 2,5 mm² névleges keresztmetszetű termék 50 darabos kiszerelésben érkezik, ideális megoldást kínálva ipari és épületautomatizálási rendszerek kábelezési feladataihoz.
A Linergy TR sorozat ezen tagja 72 mm hosszú, 5,2 mm széles és 36,5 mm magas, így optimális mérettel rendelkezik a szűkebb kapcsolószekrényekben is. A termék szerelhetősége rendkívül egyszerű, köszönhetően a clip-on rögzítési módjának, amely lehetővé teszi a gyors és problémamentes telepítést különböző rendszerekben. A sorkapocs 2-2 push-in csatlakozóval rendelkezik mind felfelé, mind lefelé, összesen 4 vezeték fogadására alkalmas, és 2 mérőbemenettel is rendelkezik. A kapcsokhoz 0,14-2,5 mm² rugalmas vezetékek csatlakoztathatók érvéghüvely nélkül, 0,14-4 mm² tömör vezetékek érvéghüvellyel, 0,2-2,5 mm² tömör vezetékek érvéghüvely nélkül, valamint 0,8-2,5 mm² rugalmas vezetékek érvéghüvellyel.
Az NSYTRP24 sorkapocs műszaki specifikációi kiemelkedőek: 800 V névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szabvány szerint (600 V CSA és UL esetén), valamint 24 A névleges áramerősséggel az EN/IEC 60947-7-1 szerint (20 A CSA és UL esetén). A termék anyagát tekintve poliamid 6/6 szigetelő házzal, réz ötvözetű csatlakozóval és csavarral, réz ötvözetű közösítő összekötővel, valamint krómnikkel acél rugóval rendelkezik. Az eszköz kiváló elektromos tulajdonságokkal büszkélkedhet: dielektromos veszteség 0,01 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint), dielektromos állandó 3,7 1 MHz-en, 10000 MΩ.m ellenállás (IEC 60093 és VDE 0303-T30 szerint), 1000 GΩ felületi ellenállás (IEC 60093 és VDE 0303-T30 szerint), 500 CTI kúszóáram-szilárdság (IEC 60093 és VDE 0303-T30 szerint), valamint V0 lángállóság 0,8 mm vastagságnál (UL 94 szerint). A dielektromos szilárdság 1000 V az IEC 60243-1 szerint, míg a környezeti üzemi hőmérséklet-tartomány -40...130 °C (IEC 60216-1 és VDE 0304-T21 szerint).
A Linergy TR NSYTRP24 sorkapocs kompatibilis számos Schneider Electric rendszerrel, többek között PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys termékcsaládokkal és a Spacial házakkal. A termék nemzetközileg elismert minősítésekkel rendelkezik, beleértve a GL, UL, VDE és CSA tanúsítványokat, így megbízhatóan alkalmazható világszerte különböző elektromos rendszerekben. A csatlakoztatáshoz nincs szükség szerszámra, míg a lecsatlakoztatáshoz lapos csavarhúzó használandó. A vezetékek előkészítéséhez 10 mm csupaszítási hosszt kell alkalmazni. Nettó súlya mindössze 10,6 g, ami könnyű kezelhetőséget biztosít a telepítés során.
Clemă de legătură cu arc direct, cu un singur nivel, conexiune 2x2, 5,2 mm, 2,5 mm2, 24 A, NSYTRP24 Schneider
Clemă de legătură cu arc direct, cu un singur nivel, conexiune 2x2, 5,2 mm, 2,5 mm2, 24 A. Gama de produse: Linergy - Tipul produsului sau componentului: clemă de serie - Denumire scurtă a dispozitivului: TRP - Categorie accesoriu/piesă separată: accesoriu de conectare - Tip clemă de serie: passthrough - Mod de montare: clemă - Secțiune nominală: 2,5 mm² - lungime: 72 mm - cantitate pe set: set de 50 bucăți. Avantaje: .. Aplicații: .. Avantaje: – Totul, cerințe stricte (configurarea dulapului de comutație verificată și conformă cu standardul IEC. Prisma PH este deosebit de rezistent la medii solicitante și la sarcini mari. Conform cu normele de siguranță în caz de cutremur (EDF CRT91C11200, AS1170, EAK 2000, ENDESA 1986, RPA 99 2003, Gore GR 63, normele turcești privind protecția împotriva cutremurelor, standardul GOST 17516,1-90). Prisma PH permite realizarea de tablouri de distribuție optimizate, sigure și simple, care se adaptează perfect nevoilor dumneavoastră.... Aplicații: Tablouri de distribuție și comandă de joasă tensiune pentru clădiri industriale și medii solicitante.... Avantaje: Eficiența pe care o meritați.... Aplicații: Distribuție finală de joasă tensiune.... Avantaje: Conectorii de serie, proiectați special pentru utilizări intensive, oferă o soluție extrem de durabilă pentru cele mai diverse aplicații industriale. Gama de conectori Linergy TR are ca scop asigurarea unei integrări rapide și de înaltă calitate a echipamentelor. Conectorii Linergy TR garantează conexiuni stabile și rezistente la vibrații, deoarece sunt fabricați din materiale solide și rezistente la căldură, care asigură o durată lungă de viață. Avantaje principale: Montare rapidă și ușoară, Conformitate cu standardele internaționale, Conformitate cu directiva RoHS, Conector plumbabil utilizabil pentru toate cele trei tehnologii, Conectarea terminalelor cu arc direct este cu 50% mai rapidă decât soluția cu șurub.... Aplicații: Conectorii Linergy TR joacă un rol important în aplicațiile industriale și de distribuție a energiei. Concepute pentru dulapuri de distribuție interioare și universale, cum ar fi: dulapuri Spacial SF, SM, CRN și cutii industriale SBM, dulapuri Thalassa PLM, PLA, precum și cutii industriale TBP și TBS, dulapuri Prisma Plus. Avantaje: Combinând energiile noastre, construim siguranță. Prisma G contribuie la asigurarea unei siguranțe optime a personalului, precum și a unui grad ridicat de continuitate și disponibilitate a echipamentelor electrice. – Toate componentele (comutatoare, bare colectoare, blocuri de distribuție, conexiuni prefabricate etc.) au certificare și coordonare corespunzătoare pentru funcționarea în ansamblu. – Toate configurațiile de comutatoare cu cerințe ridicate sunt testate și conforme cu standardul IEC. Prisma G permite realizarea de dulapuri de distribuție optimizate, sigure și simple, care corespund perfect nevoilor dumneavoastră. Datorită structurii sale prefabricate și modulare, Prisma G poate fi ușor extins în orice moment, fără a afecta performanțele inițiale. Prisma G este proiectat și fabricat în Franța și este disponibil în întreaga lume.... Aplicații: Dulapuri de distribuție și control de joasă tensiune pentru clădiri comerciale și industriale. Date și comunicații (centre de date, săli de servere, rețele de comunicații), Comerț cu amănuntul (centre multi-utilizatori, lanțuri de magazine și distribuitori independenți), Industrie ospitalieră (hoteluri, centre de cazare pentru grupuri), Clădiri industriale (procese neesențiale, logistică, agricultură), Sănătate (spitale, clinici, clădiri pentru îngrijirea copiilor mici), birouri, educație, facilități sportive, facilități de agrement și culturale. Avantaje: Unificând energiile noastre, construim siguranță... Prisma P contribuie la asigurarea unei siguranțe optime a personalului, precum și a continuității și disponibilității ridicate a echipamentelor electrice. – Toate componentele (comutatoare, bare colectoare, blocuri de distribuție, conexiuni prefabricate etc.) au certificare și coordonare corespunzătoare pentru funcționarea în ansamblu. – Toate configurațiile de comutatoare cu cerințe ridicate sunt testate și sunt conforme cu standardul IEC. Prisma P permite realizarea de dulapuri de distribuție optimizate, sigure și simple, care corespund perfect nevoilor dumneavoastră. Datorită structurii sale prefabricate și modulare, Prisma P poate fi ușor extins în orice moment, fără a afecta performanțele inițiale. Prisma P este proiectat și fabricat în Franța și este disponibil în întreaga lume.... Aplicații: Dulapuri de distribuție și control de joasă tensiune pentru clădiri comerciale și industriale.., Date și comunicații (centre de date, săli de servere, rețele de telecomunicații), Comerț cu amănuntul (centre multi-utilizatori, lanțuri de magazine și distribuitori independenți), Industrie ospitalieră (hoteluri, centre de cazare pentru grupuri), Clădiri industriale (procese neesențiale, logistică, agricultură), Sănătate (spitale, clinici, clădiri pentru îngrijirea copiilor mici), Birouri, Educație, Instalații sportive, Instalații de agrement și culturale.
