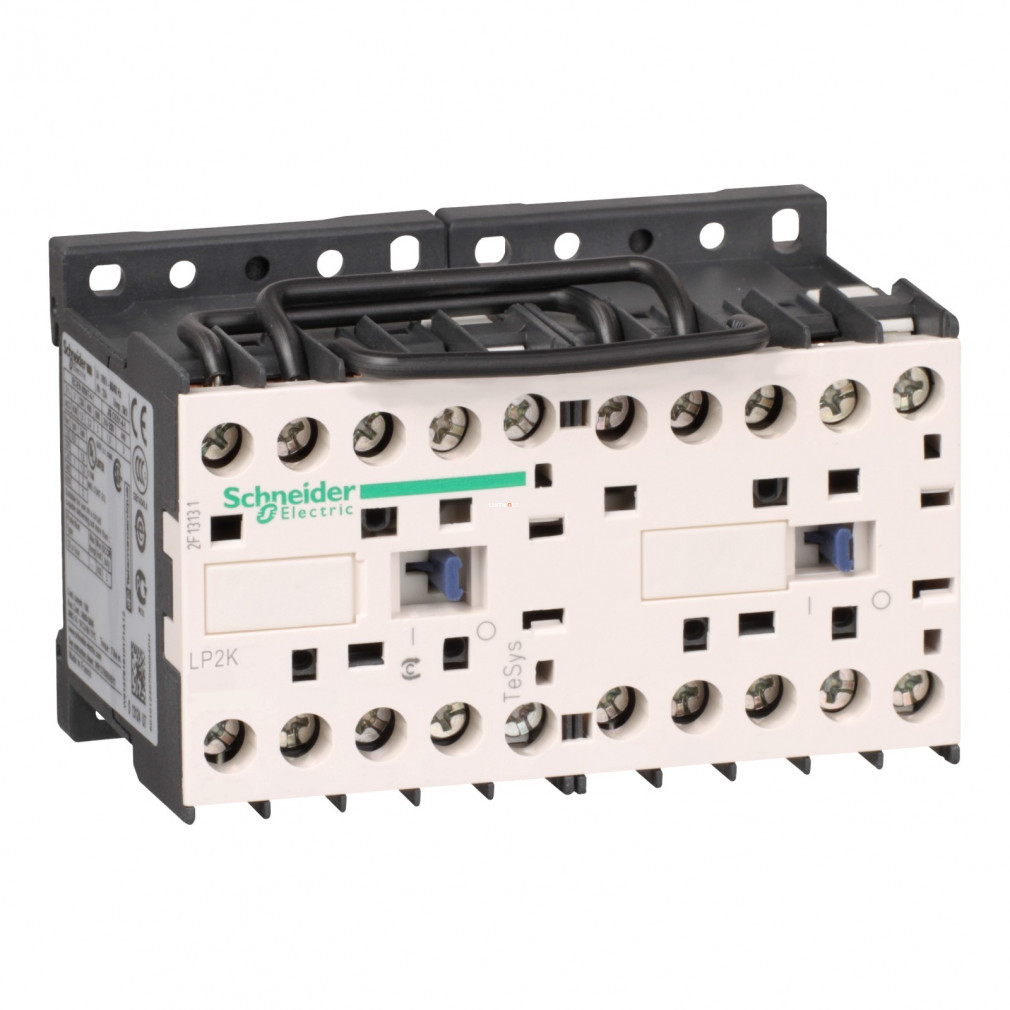

Magnet contact comutator 6A, 1 închidere, DC, 2,4 W
LP2-K0610BD Comutator magnet 6A, 1 contact, DC, 2,4 W, Bobină: 24 V CC, Schneider
Relee de protecție comutator TeSys LP2-K, 3 poli, AC-3 440 V 6 A, bobină 24 V CC. Gama de produse: TeSys - denumirea produsului: TeSys K - denumire scurtă a dispozitivului: LP2K - aplicație dispozitiv: control - aplicație magnetocontact: control motor - categorie de utilizare: AC-3, AC-4 - prezentare dispozitiv: comutator de direcție asamblat din fabrică cu bară colectoare de curent puternic - denumire poli: 3P - compoziție contact pol: 3 NO - tensiune nominală de funcționare Ue: <= 690 V AC 50/60 Hz pentru circuit de semnalizare, 690 V AC 50/60 Hz pentru circuit principal - putere motor kW: 1,5 kW -220...230 V c.a. 50/60 Hz, 2,2 kW -380...415 V c.a. 50/60 Hz, 3 kW -440 V c.a. 50/60 Hz, 3 kW -480 V c.a. 50/60 Hz, 3 kW -500...600 V c.a. 50/60 Hz, 3 kW -660...690 V CA 50/60 Hz - compoziție contact suplimentar: 1 NO - categoria de supratensiune: III - Ith curent termic convențional în aer liber: 10 A -<= 50 °C în cazul circuitului de semnalizare, 20 A -<= 50 °C în cazul circuitului principal - putere nominală de conectare Irms: 110 A AC pentru circuit principal conform IEC 60947, 110 A AC pentru circuit principal conform NF C 63-110, 110 A AC pentru circuit de semnalizare conform IEC 60947 - capacitate nominală de întrerupere: 110 A -220...230 V conform IEC 60947, 110 A -380...400 V conform IEC 60947, 110 A -415 V conform IEC 60947, 110 A -440 V conform IEC 60947, 70 A -660...690 V conform IEC 60947, 80 A -500 V conform IEC 60947 - Icw curent nominal de scurtcircuit: 110 A 100 ms circuit de semnalizare, 20 A <= 50 °C >= 15 min circuit principal, 40 A <= 50 °C 3 minute circuit principal, 45 A <= 50 °C 1 minut circuit principal, 60 A <= 50 °C 30 s circuit principal, 80 A <= 50 °C 10 s circuit principal, 80 A 1 s circuit de semnalizare, 85 A <= 50 °C 5 s circuit principal, 90 A <= 50 °C 1 s circuit principal, 90 A 500 ms circuit de semnalizare - dimensionarea siguranțelor cu comutare: 10 A gG în cazul circuitului de semnalizare conform IEC 60947, 10 A gG în cazul circuitului de semnalizare conform VDE 0660, 25 A aM în cazul circuitului principal, 25 A gG -<= 440 V în cazul circuitului principal - Tensiune nominală de izolație Ui: 600 V circuit principal conform CSA C22.2 No 14, 600 V circuit principal conform UL 508, 600 V circuit de semnalizare conform CSA C22.2 No 14, la 600 V circuit de semnalizare conform UL 508, la 690 V circuit principal conform IEC 60947-4-1, la 690 V circuit de semnalizare conform IEC 60947-4-1, la 690 V circuit de semnalizare conform IEC 60947-5-1 - tip de blocare: mecanic - suport de montare: placă, șină - standarde: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - certificate de produs: CSA, UL - tip de conectare: cleme de strângere cu șurub 1 cablu 0,34...2,5 mm² - rigiditate cablu: flexibil - cu, - cu capăt cablu, cleme de prindere cu șurub 1 cablu 0,75...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, cleme de prindere cu șurub 1 cablu 1,5...4 mm² - rigiditate cablu: rigid, cleme de prindere cu șurub 2 cabluri 0,34...1,5 mm² - rigiditate cablu: flexibil - cu, - cu capăt cablu, cleme de prindere cu șurub 2 cabluri 0,75...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, cleme de strângere cu șurub 2 cabluri 1,5...4 mm² - rigiditate cablu: rigid - cuplu de strângere: 1,3 N.m - cu cleme de strângere cu șurub - cu șurubelniță nr. 2. Philips, 1,3 N.m - cu cleme de fixare cu șurub - cu șurubelniță Placă de Ø 6 mm - timp de funcționare: 10 ms deconectare bobină și deschidere NO, 30...40 ms punere sub tensiune bobină și închidere NO - nivel de siguranță și fiabilitate: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 5 Mcycles. Avantaje: factor de putere și integrare fără probleme în toate aplicațiile.... Aplicații: Industrie, infrastructură, automatizare clădiri: Sisteme de control simple Zone sensibile la zgomot, rețele cu semnale de alarmă puternice: contact magnetic cu funcționare silențioasă.
