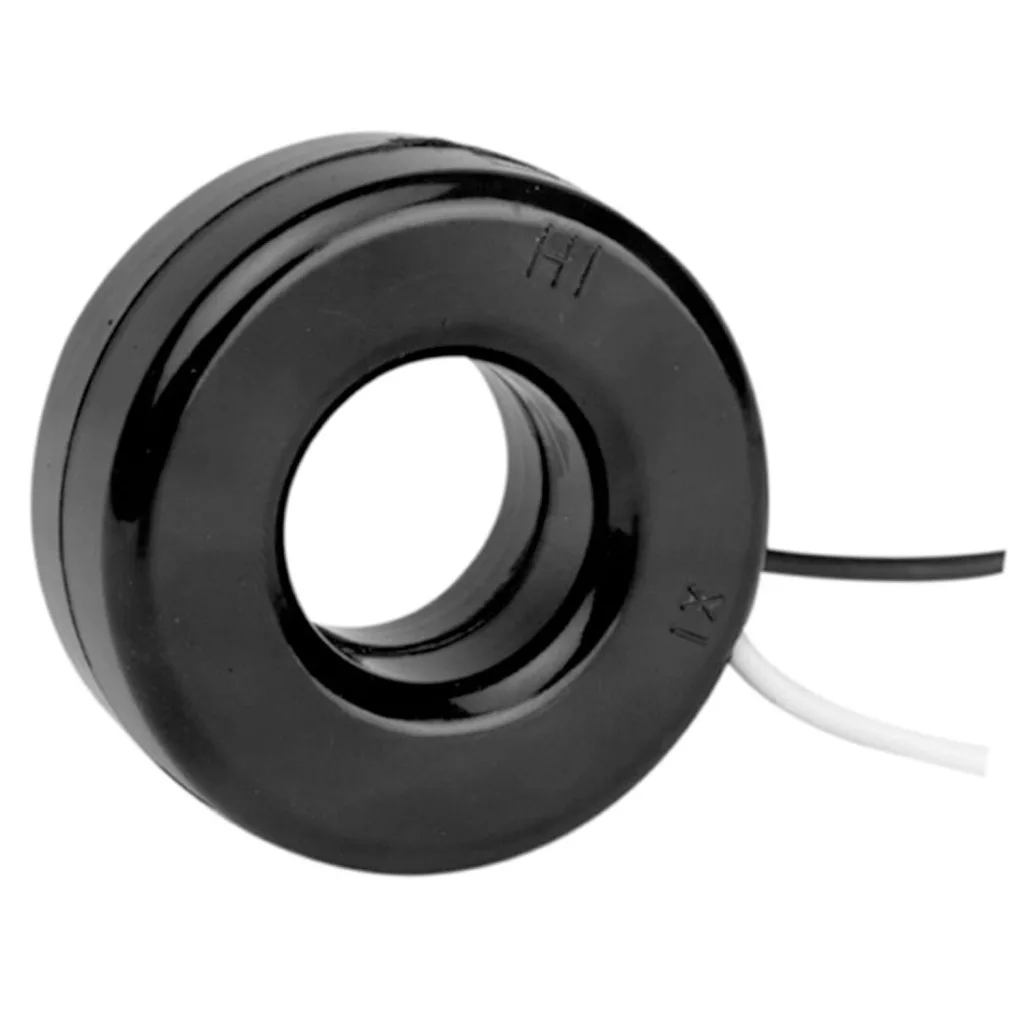

Transformatorul de curent AccuSine+ (PCSPCT7RL2011) este un instrument de măsură profesional, conceput special pentru filtrele armonice active AccuSine PCS+ și pentru regulatoarele electronice VAR AccuSine PFV+. Acest transformator de curent circular, cu miez solid, asigură măsurători fiabile și precise în sistemele electrice, în special în aplicațiile care necesită filtrarea armonicelor și îmbunătățirea factorului de putere. Transformatorul de curent cu raport de transformare 200/1 poate gestiona un curent nominal de 200 A, în timp ce curentul secundar este de 1 A. Dispozitivul aparține clasei de precizie Clasa 1, ceea ce garantează o precizie de măsurare de 1%. Gama largă de frecvențe (50-400 Hz) permite utilizarea acestuia în diverse medii de rețea, inclusiv în sisteme cu frecvențe speciale. Tensiunea nominală de funcționare este de 600 V c.a. și are o rezistență la impulsuri de 10 kV, ceea ce asigură o funcționare fiabilă chiar și în cazul vârfurilor de tensiune. Transformatorul de curent fabricat de Schneider Electric are un design compact, cu o adâncime de 28 mm, un diametru interior de 63,5 mm și un diametru exterior de 116,3 mm. Conectarea se realizează cu un cablu de 609,6 mm lungime (AWG 16) de 600 V, ceea ce facilitează instalarea în diverse medii. Impedanța de intrare de 5 Ohm asigură compatibilitatea adecvată cu echipamentele de măsurare conectate. Transformatorul de curent deține certificări CSA și cURus și este conform cu standardul UL 1015, ceea ce garantează o funcționare sigură și conformă cu standardele. Acest transformator de curent este alegerea ideală pentru electricieni, integratori de sisteme și ingineri de întreținere care doresc să optimizeze performanța sistemelor electrice prin măsurarea precisă a curentului. Construcția cu miez solid a modelului PCSPCT7RL2011 permite o măsurare stabilă și asigură durabilitatea caracteristică produselor de calitate Schneider Electric. Dispozitivul este deosebit de util în medii în care reducerea distorsiunilor armonice și îmbunătățirea factorului de putere joacă un rol important în ceea ce privește eficiența energetică și calitatea rețelei.
Caracteristici tehnice ale convertorului de curent Schneider AccuSine+ PCSPCT7RL2011
Caracteristici principale
Gama de produse: AccuSine
Tip de produs: Transformator de curent
Categorie: Accesoriu de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, Regulator electronic VAR AccuSine PFV+
Tipul transformatorului de curent: Miez solid
Formă: Circulară
Curent secundar: 1 A
Specificații tehnice
Raport de transformare: 200/1
Conectare electrică: Conductor aerian: 609,6 mm (AWG 16) 600 V
Impedanță de intrare: 5 Ohm
Curent nominal: 200 A
Frecvență de rețea: 50...400 Hz
Precizie de măsurare: 1 %
Clasă de precizie: Clasa 1
Tensiune nominală de funcționare: 600 V CA 50...400 Hz
Rezistență nominală la impulsuri: 10 kV (50 µs)
Caracteristici fizice
Adâncime: 28 mm
Diametru: 63,5 mm interior, 116,3 mm exterior
Standarde și certificate
Standarde: UL 1015
Certificate de produs: CSA, cURus
