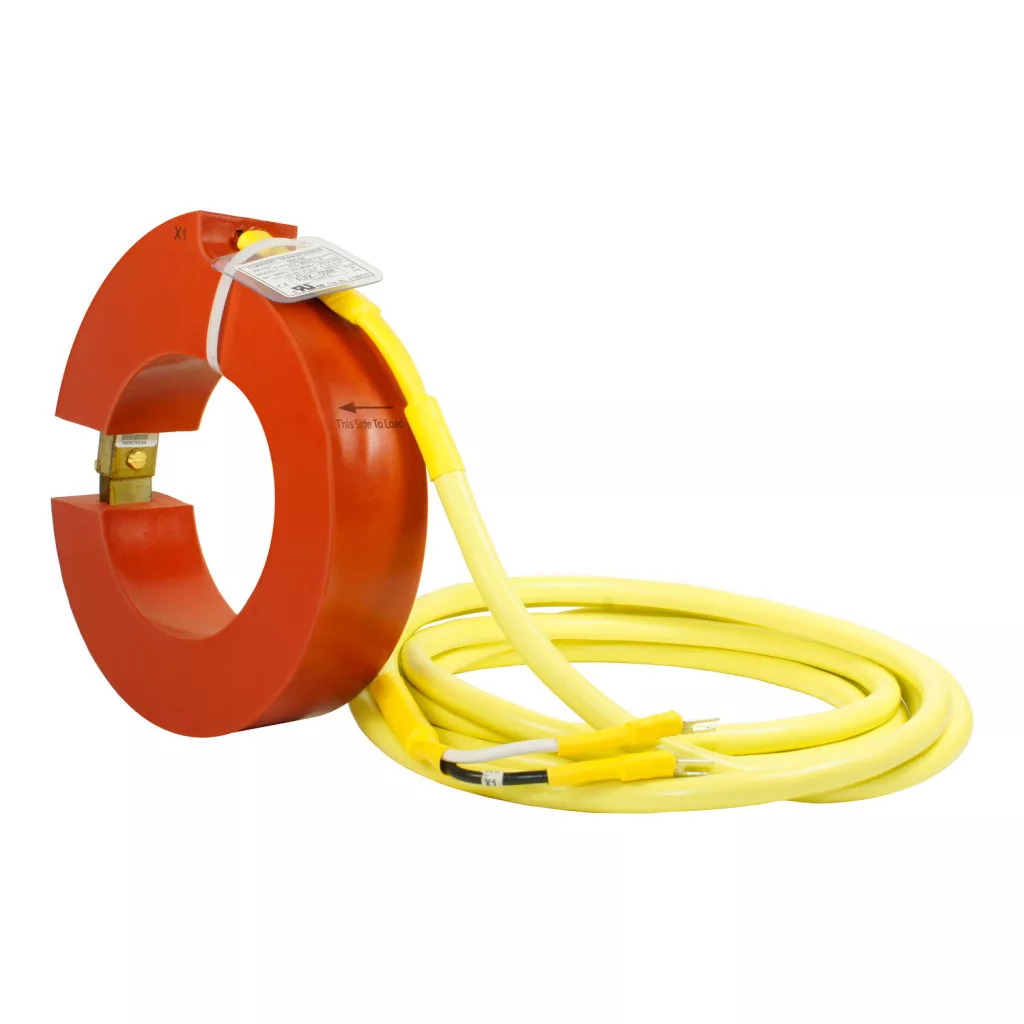

Transformatorul de curent AccuSine+ este un instrument de măsurare extrem de precis, conceput special pentru măsurarea curentului în medii industriale. Produsul cu numărul de articol PCSPCTFCL100014, fabricat de Schneider Electric, este un transformator de curent cu raport de transformare 1000/1 și design cu miez divizat (split core), care permite instalarea ulterioară în sistemul de cabluri existent fără a fi necesară întreruperea cablurilor. Designul circular cu miez divizat este extrem de practic, deoarece permite înfășurarea ușoară a conductorului care urmează să fie măsurat. Diametrul său interior este de 101,6 mm, astfel încât poate fi montat și în jurul cablurilor sau fasciculelor de cabluri cu secțiune transversală mai mare. Transformatorul de curent are o precizie de măsurare de 1%, ceea ce corespunde cerințelor clasei de precizie 1. Valoarea curentului secundar este de 1 A, ceea ce reprezintă standardul industrial pentru conectarea la echipamentele de măsurare. Transformatorul de curent AccuSine+ este compatibil cu filtrele armonice active AccuSine PCS+ și cu regulatoarele electronice VAR AccuSine PFV+, fiind astfel un complement perfect pentru sistemele de îmbunătățire a calității energiei de la Schneider Electric. Produsul funcționează într-o gamă de frecvențe extrem de largă, de la 50 la 400 Hz, ceea ce permite utilizarea sa în sisteme cu frecvențe diferite, inclusiv în echipamente industriale speciale și acționări cu frecvență variabilă. Produsul are un cablu de conectare de 3,65 metri, o impedanță de intrare de 10 ohmi și poate fi utilizat chiar și la o tensiune de funcționare de până la 720 V c.a. Curentul nominal este de 1000 A, iar factorul de temperatură este de 1,25 la 30 °C și de 1,0 la 55 °C. Transformatorul de curent are o gamă largă de temperaturi de funcționare, între -45 °C și +55 °C, funcționând astfel în mod fiabil chiar și în condiții de mediu extreme. Convertorul de curent AccuSine+ cu numărul de articol PCSPCTFCL100014 deține certificările CE și cURus și este conform cu standardul IEC 60044-1, ceea ce asigură conformitatea și fiabilitatea la nivel internațional.
Caracteristici tehnice transformator de curent Schneider AccuSine+ 1000/1
Caracteristici generale
Gama de produse: AccuSine
Tip de produs: Transformator de curent
Categorie accesorii: Accesorii de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, regulator electronic VAR AccuSine PFV+
Tipul transformatorului de curent: Miez divizat (Split core)
Formă: Circular
Curent secundar: 1 A
Caracteristici electrice
Raport de transformare: 1000/1
Conectare electrică: Cu cablu: 3,65 m
Impedanță de intrare: 10 Ohm
Curent nominal: 1000 A
Coeficient de temperatură: 1,25 (la 30 °C), 1 (la 55 °C)
Frecvența rețelei: 50...400 Hz
Precizie de măsurare: 1 %
Clasa de precizie: clasa 1
Tensiune nominală de funcționare: < 720 V CA 50...400 Hz
Rezistență nominală la impulsuri: 10 kV (50 µs)
Caracteristici mecanice
Adâncime: Externă: 38,1 mm
Diametru: 101,6 mm intern, 165,1 mm extern
Greutate netă: 1,6 kg
Conformitate și mediu
Standarde: IEC 60044-1
Certificări: CE, cURus
Temperatura mediului de funcționare: -45...55 °C
