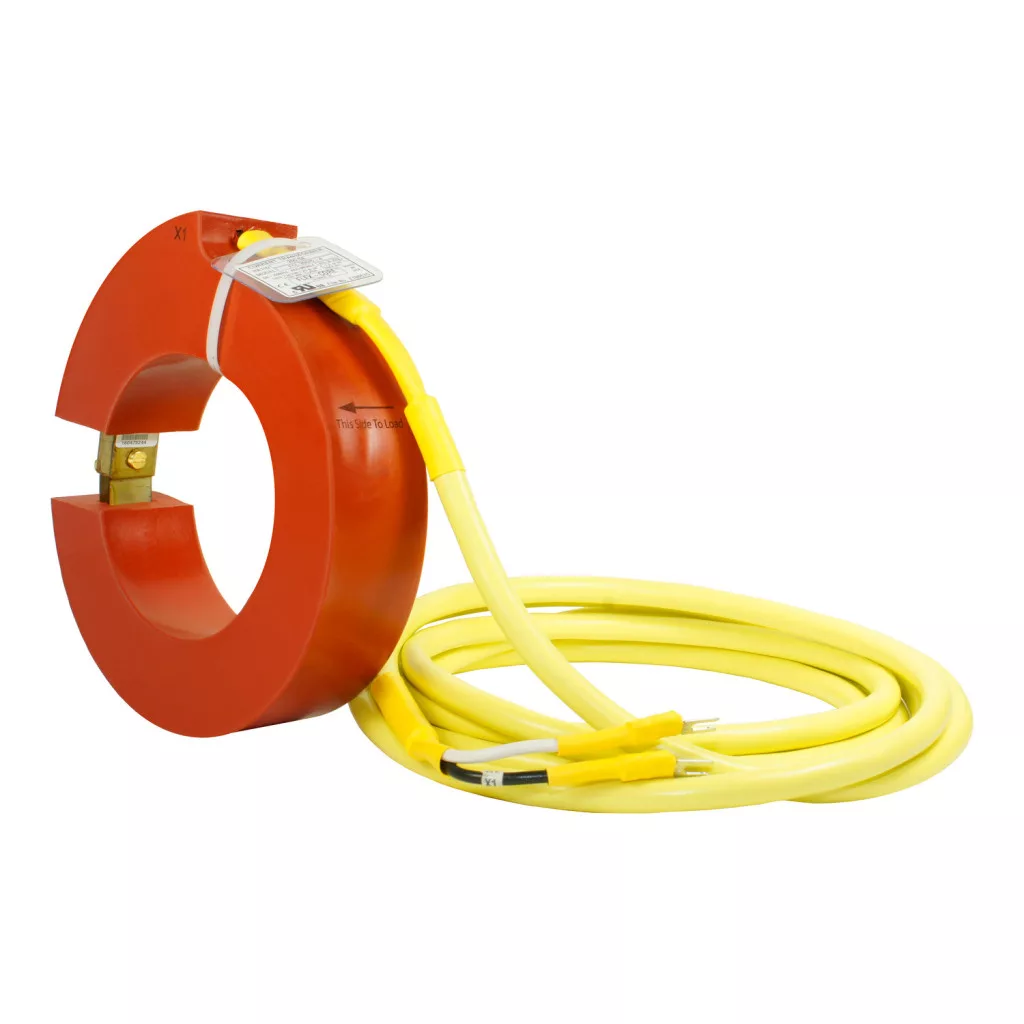

Transformatorul de curent AccuSine+ este un instrument de măsurare de înaltă calitate, dezvoltat de Schneider Electric special pentru sistemele destinate gestionării armonicelor și compensării puterii reactive. Acest transformator de curent cu raport de transformare 1000/1 si design cu miez divizat este alegerea ideala pentru mediile industriale in care este necesara o masurare a curentului de inalta precizie, fara a fi nevoie de întreruperea circuitelor. Transformatorul de curent cu miez divizat, de formă rotundă, cu numărul de articol PCSPCTFCL100016, are un diametru interior de 152,4 mm, putând fi astfel montat cu ușurință pe cabluri cu secțiune mai mare sau pe bare colectoare. Produsul este capabil să transforme un curent nominal de intrare de 1000 A într-un curent secundar de 1 A, cu o precizie de măsurare de 1%. Transformatorul de curent se potrivește perfect cu filtrele active de armonici AccuSine PCS+ și cu regulatoarele electronice de putere reactivă AccuSine PFV+, asigurând o măsurare și o controlare precise. Un avantaj semnificativ al designului split-core este faptul că instalarea sa nu necesită întreruperea cablurilor existente, deoarece miezul format din două jumătăți poate fi pur și simplu închis în jurul conductorului. Conexiunea electrică cu cablu suspendat are o lungime de 3,65 metri, astfel încât poate fi poziționată flexibil între cablul de măsurat și echipamentul conectat. Impedanța de intrare de 10 ohmi și gama largă de frecvențe de 50-400 Hz asigură compatibilitatea în diverse condiții de rețea. Transformatorul de curent are o construcție robustă, cu o adâncime exterioară de 38,1 mm și un diametru exterior de 215,9 mm. Gama largă de temperaturi de funcționare (între -45 °C și +55 °C) permite utilizarea sa chiar și în condiții de mediu extreme. Produsul este conform cu standardul IEC 60044-1 și deține certificările cURus și CE, putând fi astfel utilizat la nivel internațional. Factorul de temperatură de 1,25 la 30 °C și valoarea 1 la 55 °C garantează o funcționare fiabilă în condiții de temperatură variate. Rezistența nominală la tensiune de impuls de 10 kV (50 μs) asigură o protecție adecvată în cazul tranziențelor de tensiune.
Caracteristici tehnice transformator de curent Schneider AccuSine+ 1000/1
Caracteristici generale
Gama de produse: AccuSine
Tip de produs: Transformator de curent
Categorie accesorii: Accesorii de măsurare
Compatibilitate: Filtru activ de armonici AccuSine PCS+, AccuSine PFV+ regulator electronic VAR
Tipul transformatorului de curent: Cu miez divizat
Formă: Rotund
Curent secundar: 1 A
Parametri tehnici
Raport de transformare: 1000/1
Conectare electrică: Cablu de alimentare: 3,65 m/720 V
Impedanță de intrare: 10 Ohm
Curent nominal [In]: 1000 A
Factor de temperatură: 1,25 la 30 °C, 1 la 55 °C
Frecvență de rețea: 50...400 Hz
Precizie de măsurare: 1%
Clasa de precizie: clasa 1
Tensiune nominală de funcționare [Ue]: < 720 V CA 50...400 Hz
Rezistență nominală la tensiune de impuls [Uimp]: 10 kV (50 μs)
Caracteristici mecanice
Adâncime: Externă: 38,1 mm
Diametru: 152,4 mm interior, 215,9 mm exterior
Greutate netă: 1,9 kg
Standarde și certificate
Standarde: IEC 60044-1
Certificate de produs: cURus, CE
Condiții de mediu
Temperatura de funcționare: -45...55 °C
