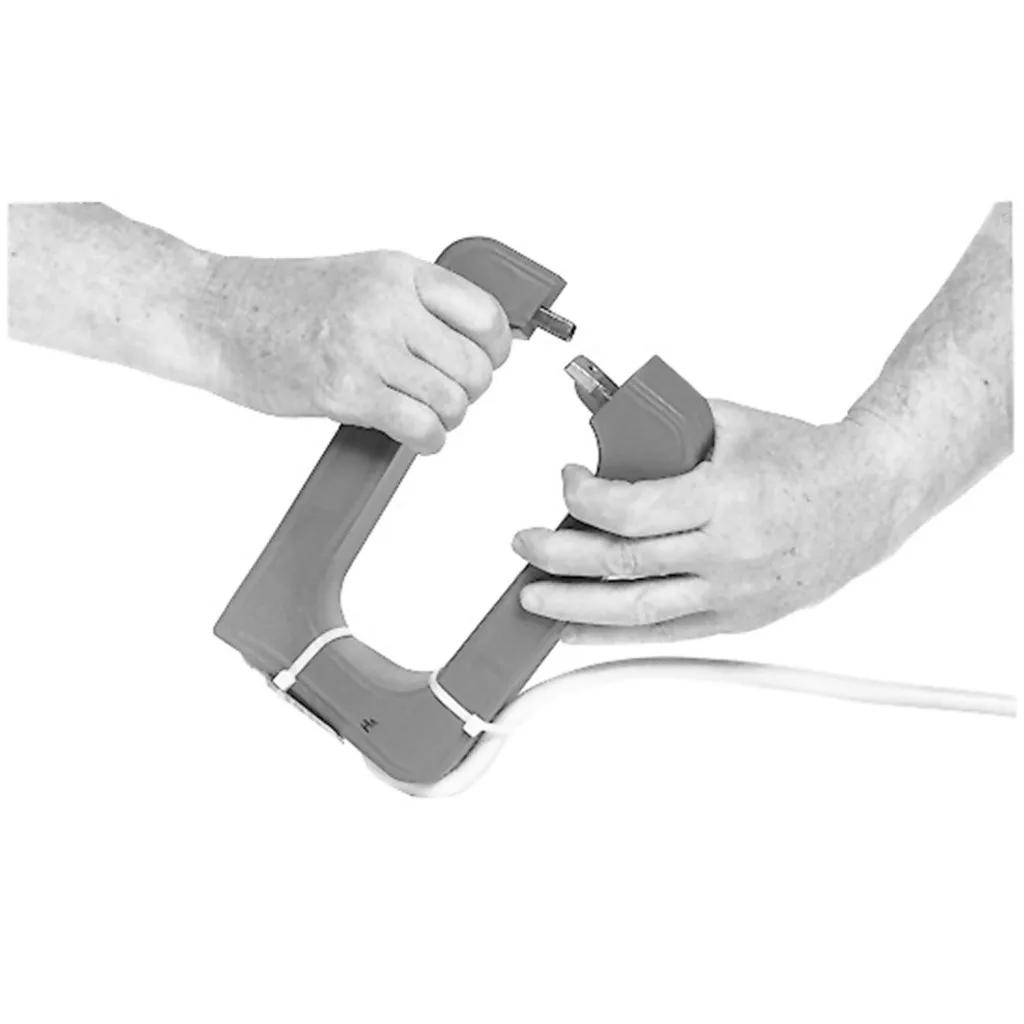

Transformatorul de curent AccuSine+ este un instrument de măsură profesional, conceput special pentru monitorizarea și controlul sistemelor electrice industriale și comerciale. Transformatorul de curent cu miez divizat, cu numărul de articol PCSPCTFCL10001R, fabricat de Schneider Electric, are un raport de transformare de 1000/1, ceea ce înseamnă că transformă curentul primar de 1000 de amperi în curent secundar de 1 amper, permițând astfel măsurarea și monitorizarea precise. Acest transformator de curent cu miez divizat (split core), de formă pătrată, este deosebit de practic în locurile în care trebuie conectat la cablajul existent, deoarece nu este necesară ruperea cablurilor pentru instalare. Pur și simplu înconjoară cablul care urmează să fie măsurat, apoi poate fi fixat cu ajutorul mecanismului de închidere. Dimensiunile interne de 69,8 x 168,2 mm permit prinderea cablurilor cu secțiune mare sau chiar a mai multor conductoare simultan, ceea ce îl face extrem de versatil. Parametrii tehnici sunt remarcabili: are o precizie de măsurare de 1% și o clasă de precizie de Clasa 1, ceea ce asigură date fiabile chiar și în aplicații critice. Domeniul său de frecvență de funcționare este extrem de larg, 50-400 Hz, fiind astfel potrivit nu doar pentru rețelele tradiționale, ci și pentru aplicații speciale, cum ar fi sistemele din industria aeronautică sau cele militare. Transformatorul de curent poate fi utilizat până la o tensiune de funcționare de 720 V c.a. și are o rezistență la impulsuri de 10 kV. Convertorul de curent AccuSine+ este compatibil în mod special cu filtrele armonice active Schneider Electric AccuSine PCS+ și cu regulatoarele electronice VAR AccuSine PFV+, putând fi astfel un complement perfect pentru sistemele existente de îmbunătățire a calității energiei. Cablul de 3,65 metri asigură o lungime suficientă pentru o instalare flexibilă, iar impedanța de intrare de 10 Ohmi se potrivește cerințelor majorității sistemelor de măsurare. Intervalul larg de temperatură de funcționare, între -45 °C și +55 °C, asigură o performanță fiabilă chiar și în medii extreme. Produsul respectă cele mai stricte standarde internaționale, inclusiv standardul IEC 60044-1, și deține certificări cURus și CE. În ciuda designului compact, cu o adâncime exterioară de 38,1 mm, construcția sa robustă asigură o durată lungă de viață chiar și în medii industriale. Transformatorul de curent AccuSine+ este alegerea ideală atât pentru măsurarea consumului de energie electrică, analiza armonicelor, cât și pentru sistemele de îmbunătățire a factorului de putere și monitorizarea calității energiei.

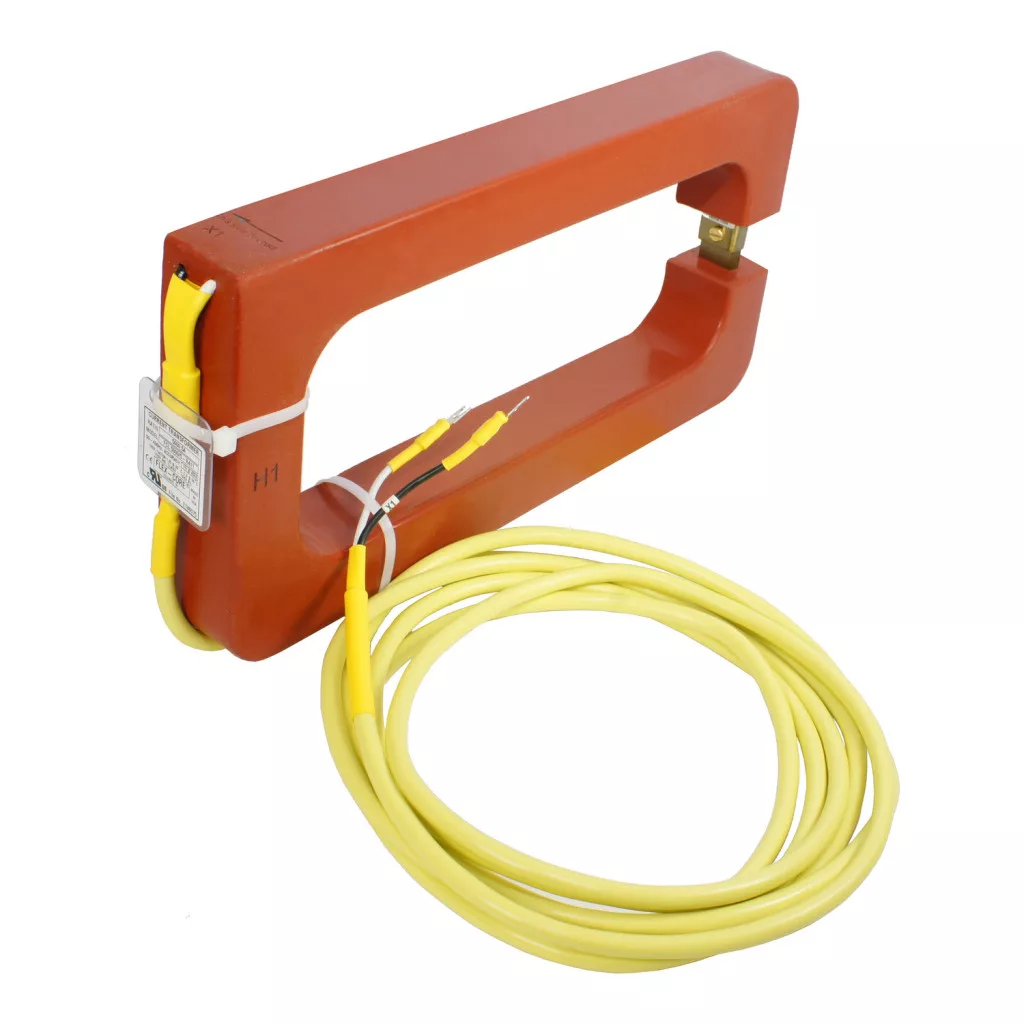

Transformator de curent AccuSine+ 1000/1, cu miez divizat, formă pătrată, 69,8 x 168,2 mm – specificații tehnice
Caracteristici principale
Gama de produse: AccuSine
Tip de produs: Transformator de curent
Categorie accesorii: Accesorii de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, Regulator electronic VAR AccuSine PFV+
Tipul transformatorului de curent: Cu miez divizat
Formă: Pătrat
Curent secundar: 1 A
Informații suplimentare
Raport de transformare: 1000/1
Conectare electrică: Cablu de alimentare: 3,65 m, 720 V
Impedanță de intrare: 10 Ohm
Curent nominal [In]: 1000 A
Coeficient de temperatură: 1,25 la 30 °C, 1 la 55 °C
Frecvența rețelei: 50...400 Hz
Precizia măsurării: 1 %
Clasa de precizie: Clasa 1
Tensiune nominală de funcționare [Ue]: < 720 V CA 50...400 Hz
Rezistență nominală la impulsuri [Uimp]: 10 kV (50 µs)
Dimensiuni
Lățime: Externă: 139,7 mm, Interior: 69,8 mm
Înălțime: Exterior: 238 mm, Interior: 168,2 mm
Adâncime: Exterior: 38,1 mm
Greutate netă: 1,9 kg
Date de mediu
Standarde: IEC 60044-1
Certificări de produs: cURus, CE
Temperatura de funcționare: -45...55 °C
