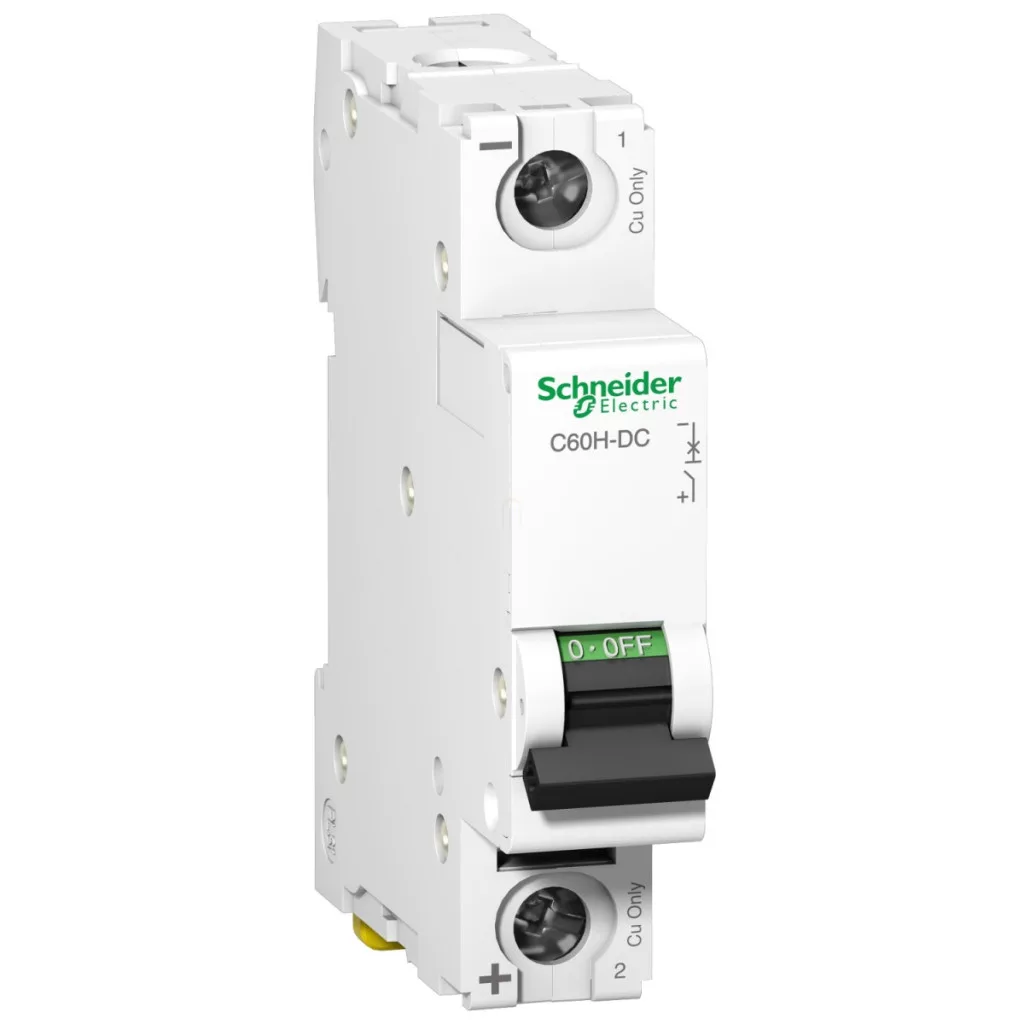

Întrerupătorul de mică putere Schneider Electric Acti9 C60H-DC este un dispozitiv profesional de protecție pentru curent continuu, conceput special pentru a răspunde cerințelor sistemelor moderne de curent continuu. Acest întrerupător cu 1 pol, curent nominal de 1 amper și caracteristică C este soluția ideală pentru utilizarea în rețelele de distribuție, unde este necesară o protecție fiabilă pentru curent continuu. Produsul cu numărul de articol A9N61501 are parametri tehnici excelenți. Are o capacitate de întrerupere de 6 kA la o tensiune de 250 V c.c., în conformitate cu standardul IEC/EN 60947-2. Poate gestiona valori și mai mari la tensiuni mai mici: 10 kA la 220 V c.c., precum și o valoare remarcabilă de 20 kA la 110 V c.c. Dispozitivul utilizează tehnologia de declanșare termic-magnetică, care oferă o protecție fiabilă atât împotriva suprasarcinilor, cât și a scurtcircuitelor. Tensiunea nominală de izolație este de 500 V c.c., iar rezistența la impulsuri este de 6 kV, ceea ce înseamnă un nivel de siguranță remarcabil. Instalarea întrerupătorului Schneider Electric Acti9 C60H-DC este extrem de simplă și ușor de utilizat. Se poate monta pe o șină DIN simetrică de 35 mm, cu montare fixă. Este compatibil cu șinele standard și blocurile de distribuție, atât pentru conectarea superioară, cât și pentru cea inferioară. Întrerupătorul ocupă două pasuri de 9 mm pe șină. Dispozitivul este prevăzut cu un indicator de poziție care semnalează starea ON/OFF, cu poziția O (oprit) care poate fi blocată cu un lacăt, iar conexiunile la rețea pot fi strânse cu un cuplu de 2,5 Nm. Carcasa sa de culoare albă se integrează ușor în orice dulap de distribuție. Produsul este extrem de durabil: poate suporta 20 000 de cicluri de comutare mecanică și 3000 de cicluri de comutare electrică (L/R = 2 ms). Intervalul larg de temperatură de funcționare (-25...70 °C) și de depozitare (-40...85 °C) permite utilizarea sa în condiții de mediu variate. Poate fi utilizat la altitudini de până la 2000 de metri și funcționează fiabil chiar și în medii cu grad de poluare 3. Disjunctorul Schneider Electric Acti9 C60H-DC este alegerea perfectă pentru sisteme fotovoltaice, stații de încărcare pentru vehicule electrice, echipamente de telecomunicații, precum și pentru orice aplicație în care este necesară protecția curentului continuu, respectând cele mai înalte cerințe de calitate și siguranță.
Date tehnice întrerupător de mică putere Schneider Electric Acti9 C60H-DC
Caracteristici principale
Denumire produs: Acti9 C60H-DC
Tipul produsului: Întrerupător de mică putere
Denumire scurtă: C60H-DC
Domeniu de aplicare: Distribuție
Poli: 1P
Număr de poli protejați: 1
Curent nominal: 1 A la 25 °C
Tipul rețelei: DC
Tehnologie de declanșare: Termic-magnetic
Caracteristică: C
Capacitate de întrerupere
10 kA Icu la 220 V DC (EN/IEC 60947-2)
6 kA Icu la 250 V DC (EN/IEC 60947-2)
20 kA Icu la 110 V DC (EN/IEC 60947-2)
Categorie de utilizare: Categoria A (EN/IEC 60947-2)
Capacitate de decuplare: Da (EN/IEC 60947-2)
Date suplimentare
Frecvență de rețea: 50/60 Hz
Tensiune nominală de funcționare: 250 V CC
Capacitate nominală de întrerupere:
15 kA 75% la 110 V CC (EN/IEC 60947-2)
4,5 kA 75% la 250 V CC (EN/IEC 60947-2)
7,5 kA 75% la 220 V CC (EN/IEC 60947-2)
Tensiune nominală de izolație: 500 V CC (EN/IEC 60947-2)
Rezistență nominală la tensiune de impuls: 6 kV (EN/IEC 60947-2)
Indicator de poziție comutator: Da
Tip de comandă: Manetă basculantă
Semnalizare locală: Indicator ON/OFF
Mod de montare: Fix
Fixare: Șină DIN simetrică de 35 mm
Compatibilitate cu șina cu dinți: Superioară sau inferioară: standard
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3.000 de cicluri L/R = 2 ms
Se poate bloca cu zăvor: Da, în poziția O
Cuplu de strângere: Circuit: 2,5 N.m superior sau inferior
Protecție la scurtcircuit la pământ: Fără
Condiții de mediu
Grad de poluare: 3 (EN/IEC 60947-2)
Categorie de supratensiune: IV
Execuție tropicală: 2 (IEC 60068-2)
Altitudine de funcționare: 2000 m
Temperatura mediului - funcționare: -25...70 °C
Temperatura mediului - depozitare: -40...85 °C
