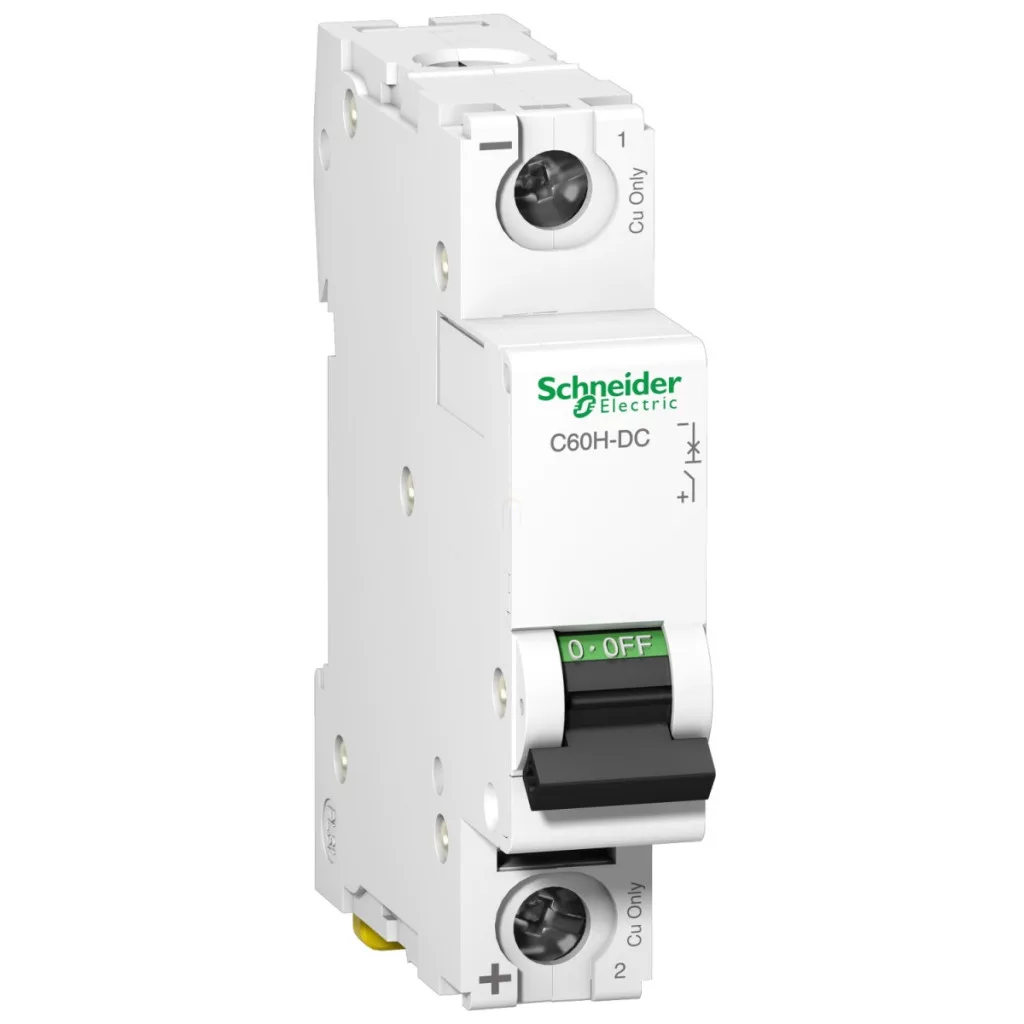

Disjunctorul Acti9 C60H-DC reprezintă soluția inovatoare oferită de Schneider Electric pentru sistemele de curent continuu (DC), combinând fiabilitatea și siguranța într-un singur dispozitiv compact. Acest întrerupător de 1P, 10 A, cu caracteristică C, a fost proiectat special pentru aplicații de curent continuu (DC), în care întrerupătoarele tradiționale de curent alternativ nu oferă o protecție adecvată. Produsul are o capacitate de întrerupere de 6 kA la o tensiune de 250 V DC, conform standardului IEC/EN 60947-2, în timp ce la 220 V DC această valoare crește la 10 kA, iar la 110 V DC la 20 kA. Aceasta înseamnă că mini-întrerupătorul C60H-DC poate fi utilizat eficient în diverse sisteme de curent continuu, fie că este vorba de sisteme fotovoltaice, acumulatori de energie sau rețele industriale de distribuție de curent continuu. Caracteristica curbei C îl face deosebit de potrivit pentru protecția sarcinilor la care pot apărea curenți de pornire, asigurând în același timp o deconectare rapidă în cazul scurtcircuitelor. Schneider Electric Acti9 C60H-DC (A9N61508) are numeroase caracteristici avantajoase care facilitează instalarea și utilizarea. Produsul are fixare fixă și poate fi montat pe o șină DIN simetrică de 35 mm. Indicarea vizuală a poziției comutatorului și acționarea de tip basculantă asigură o utilizare simplă, în timp ce posibilitatea de blocare cu zăvor (în poziția O) sporește siguranța. Dispozitivul aparține categoriei de utilizare A conform IEC/EN 60947-2 și este adecvat pentru deconectare în conformitate cu același standard. Tensiunea de izolație (Ui) este de 500 V c.c., iar tensiunea nominală de impuls (Uimp) este de 6 kV. Tensiunea nominală de funcționare a dispozitivului (Ue) este de 250 V c.c., iar curentul nominal (In) este de 10 A la o temperatură ambiantă de 25 °C. Produsul are parametri tehnici remarcabili pentru o funcționare fiabilă. Poate efectua 20.000 de cicluri de comutare mecanică și 3.000 de cicluri de comutare electrică (L/R = 2 ms), ceea ce asigură o durată de viață lungă. Capacitatea nominală de întrerupere (Ics) la 250 V c.c. este de 75% din Icu, adică 4,5 kA, în timp ce la 220 V c.c. este de 7,5 kA, iar la 110 V c.c. este de 15 kA. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Fiabilitatea excelentă a dispozitivului este susținută și de rezistența la condiții tropicale de gradul 2 conform standardului IEC 60068-2, putând fi utilizat chiar și la o altitudine de până la 2000 de metri deasupra nivelului mării. Gradul de poluare este 3, iar categoria de supratensiune este IV conform standardului IEC/EN 60947-2, ceea ce demonstrează că produsul poate fi utilizat chiar și în cele mai exigente medii. Disjunctorul de mică putere Acti9 C60H-DC cu numărul de model A9N61508 este alegerea de încredere a Schneider Electric pentru protecția sistemelor de curent continuu.
Date tehnice Schneider Electric Acti9 C60H-DC
Caracteristici principale ale produsului
Gama de produse: Acti9
Denumirea produsului: Acti9 C60H-DC
Tipul produsului: Întrerupător mic (MCB)
Denumire scurtă: C60H-DC
Domeniu de aplicare: Distribuție
Specificații tehnice
Descrierea polilor: 1P
Număr de poli protejați: 1
Curent nominal: 10 A (la 25 °C)
Tipul rețelei: DC (curent continuu)
Tehnologie de declanșare: Termic-magnetic
Curba de declanșare: C
Capacitate de întrerupere:
- 10 kA Icu la 220 V DC (conform EN/IEC 60947-2)
- 6 kA Icu la 250 V DC (conform EN/IEC 60947-2)
- 20 kA Icu la 110 V DC (conform EN/IEC 60947-2)
Categorie de utilizare: Categoria A (conform EN/IEC 60947-2)
Potrivit pentru deconectare: Da (conform EN/IEC 60947-2)
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V CC
Capacitate nominală de întrerupere:
- 15 kA 75% (conform EN/IEC 60947-2) - 110 V CC
- 4,5 kA 75% (conform EN/IEC 60947-2) - 250 V CC
- 7,5 kA 75% (conform EN/IEC 60947-2) - 220 V CC
Tensiune nominală de izolație: 500 V CC (conform EN/IEC 60947-2)
Tensiune nominală de rezistență la impuls: 6 kV (conform EN/IEC 60947-2)
Indicator de poziție comutator: Da
Tip de acționare: Toggle (comutator basculant)
Date de montare și fizice
Indicator local: Indicator ON/OFF
Mod de montare: Fix
Bază de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu șină cu dinți și bloc de distribuție: Sus sau jos: standard
Pas de 9 mm: 2
Culoare: Alb
Durată de viață mecanică: 20000 de cicluri
Durată de viață electrică: 3000 de cicluri L/R = 2 ms
Închidere cu lacăt: Se poate închide cu lacăt
Descrierea opțiunilor de închidere: În poziția O
Cuplu de strângere: Circuit: 2,5 N.m în sus sau în jos
Protecție la scurtcircuit la pământ: Nu există
Date de mediu
Grad de poluare: 3 (conform EN/IEC 60947-2)
Categorie de supratensiune: IV
Rezistență la condiții tropicale: 2 (conform IEC 60068-2)
Altitudine de funcționare: 2000 m
Temperatură ambientală de funcționare: -25...70 °C
Temperatura mediului de depozitare: -40...85 °C
