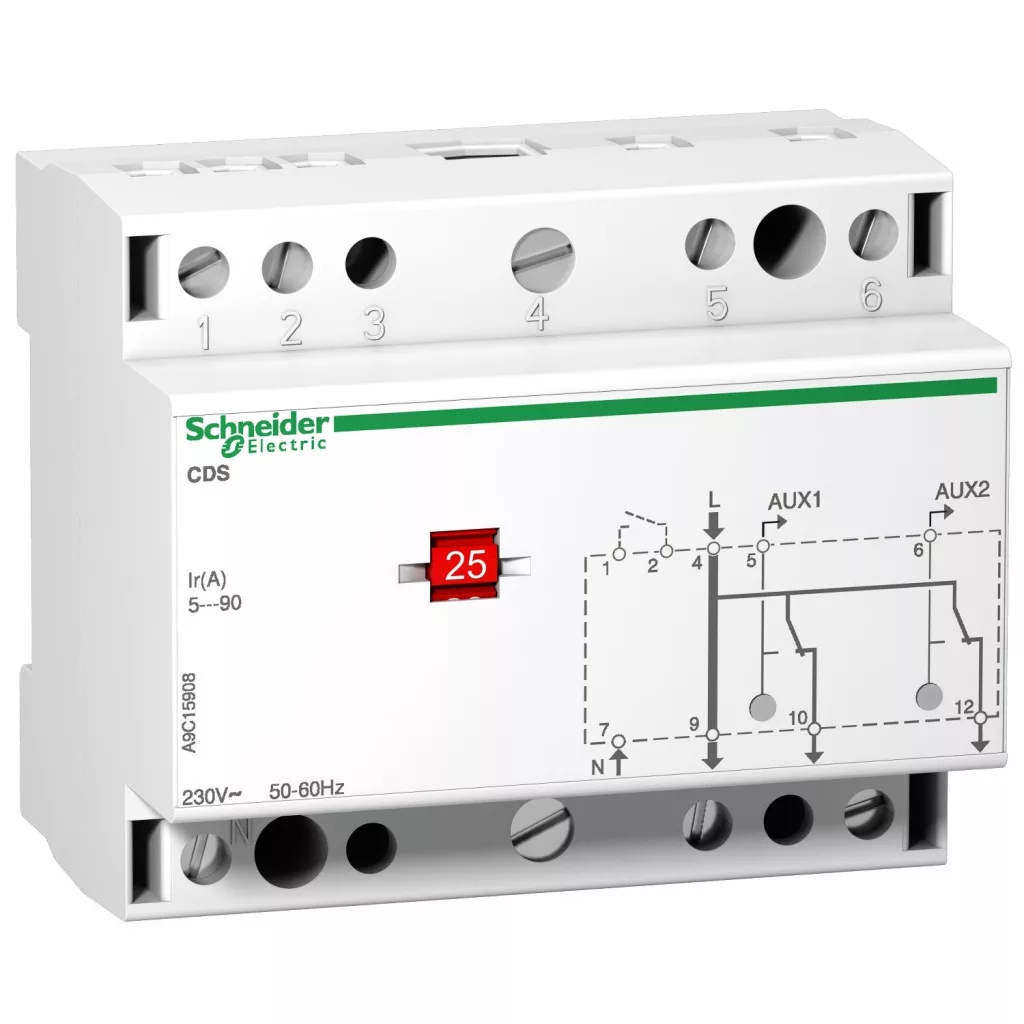

Schneider Electric Acti9 CDS A9C15908 este un contactor monofazat avansat de monitorizare și decuplare a sarcinii, conceput special pentru a răspunde cerințelor gestionării inteligente a energiei electrice. Acest dispozitiv cu 2 canale oferă o soluție perfectă pentru utilizatorii care doresc să realizeze controlul consumatorilor electrici pe baza priorităților, optimizându-și astfel consumul de energie și evitând problemele cauzate de suprasarcină. Modelul A9C15908, parte a gamei de produse Acti9, combină fiabilitatea Schneider Electric cu funcții de ultimă generație. Dispozitivul dispune de un sistem de control și monitorizare de tip cascadă, care permite gestionarea inteligentă a circuitelor prioritare și neprioritare. Intensitatea curentului circuitului prioritar poate fi reglată într-un interval larg, între 5 și 90 A, în timp ce intensitatea nominală a curentului circuitului neprioritar este de 15 A. Această flexibilitate asigură adaptabilitatea sistemului la diferite scenarii de sarcină, acordând întotdeauna prioritate funcționării echipamentelor electrice mai importante. Specificațiile tehnice ale contactorului CDS sunt impresionante: tensiune nominală de funcționare de 230 V c.a. (cu o variație de -15...+10%) la o frecvență de 50/60 Hz, cu o putere absorbită de 12 VA. Feedback-ul vizual privind decuplarea sarcinii este asigurat de două LED-uri galbene, care oferă utilizatorului informații clare privind starea. Opțiunile de reglare sunt extrem de variate: dispozitivul poate fi setat la valori de 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75 și 90 de amperi. Pentru flexibilitate la instalare, contactorul CDS poate fi montat pe o șină DIN simetrică de 35 mm, pe perete sau pe panou. Conectarea este simplă: pentru circuitul neprioritar se poate utiliza un cablu flexibil sau rigid de 2,5-10 mm², iar pentru circuitul prioritar se poate utiliza un cablu flexibil de 10-35 mm² sau un cablu rigid de 10-50 mm². Pentru o conectare electrică corespunzătoare, este necesar un cuplu de strângere de 2 Nm pentru circuitul neprioritar și de 3,5 Nm pentru circuitul prioritar. Contactorul CDS are dimensiuni compacte: lățimea de 90 mm (10 unități de 9 mm), înălțimea de 77 mm și adâncimea de 60 mm. Aparatul de culoare albă (RAL 9003) are gradul de protecție IP20 conform standardului IEC 60529, fiind astfel protejat împotriva pătrunderii degetelor și a obiectelor mai mari de 12,5 mm. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -5 și +55 °C și este conform cu standardele EN 50081-1, EN 50081-2 și NF C 61-750. Utilizarea în condiții tropicale este garantată de rezistența la condiții tropicale de gradul 2 conform standardului IEC 60068-1, iar dispozitivul funcționează fiabil chiar și la o umiditate relativă de 95% și o temperatură de 55 °C.
Schneider Electric Acti9 CDS - A9C15908 - contactor cu monitorizare a sarcinii, 2 canale, 240 V monofazat – specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 CDS
Tipul produsului: Contactor de decuplare a sarcinii
Denumire scurtă a produsului: CDS
Număr de canale: 2
Tip de control și monitorizare: Cascadă
Descrierea polilor: 1P
Informații suplimentare
Valori de reglare (A): 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75, 90
Putere consumată: 12 VA
Tensiune nominală de funcționare: 230 V CA - 15...10 % la 50/60 Hz
Curent nominal: 15 A pentru circuitul fără prioritate, reglabil între 5 și 90 A pentru circuitul cu prioritate
Indicator local: Indicator de decuplare a sarcinii: 2 LED-uri (galbene)
Montare și dimensiuni
Mod de fixare: Șină DIN simetrică de 35 mm, montabilă pe perete sau pe panou
Număr de unități de 9 mm: 10
Conectori:
Circuit neprioritar: conector cu șurub 2,5...10 mm² flexibil
Circuit neprioritar: conector cu șurub 2,5...10 mm² rigid
Circuit prioritar: conector cu șurub 10...35 mm² flexibil
Circuit prioritar: conector cu șurub 10...50 mm² rigid
Grad de protecție IP: IP20 conform IEC 60529
Dimensiuni (mm): 77 (înălțime) x 90 (lățime) x 60 (adâncime)
Culoare: Alb (RAL 9003)
Informații privind conectarea
Cuplu de strângere: Circuit neprioritar: 2 N.m, Circuit prioritar: 3,5 N.m
Lungime de dezizolare a cablului: 12 mm, 13 mm
Parametri de mediu
Standarde: EN 50081-1, NF C 61-750, EN 50081-2
Temperatura mediului de funcționare: -5...55 °C
Temperatura mediului de depozitare: -40...70 °C
Rezistență la condiții tropicale: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
