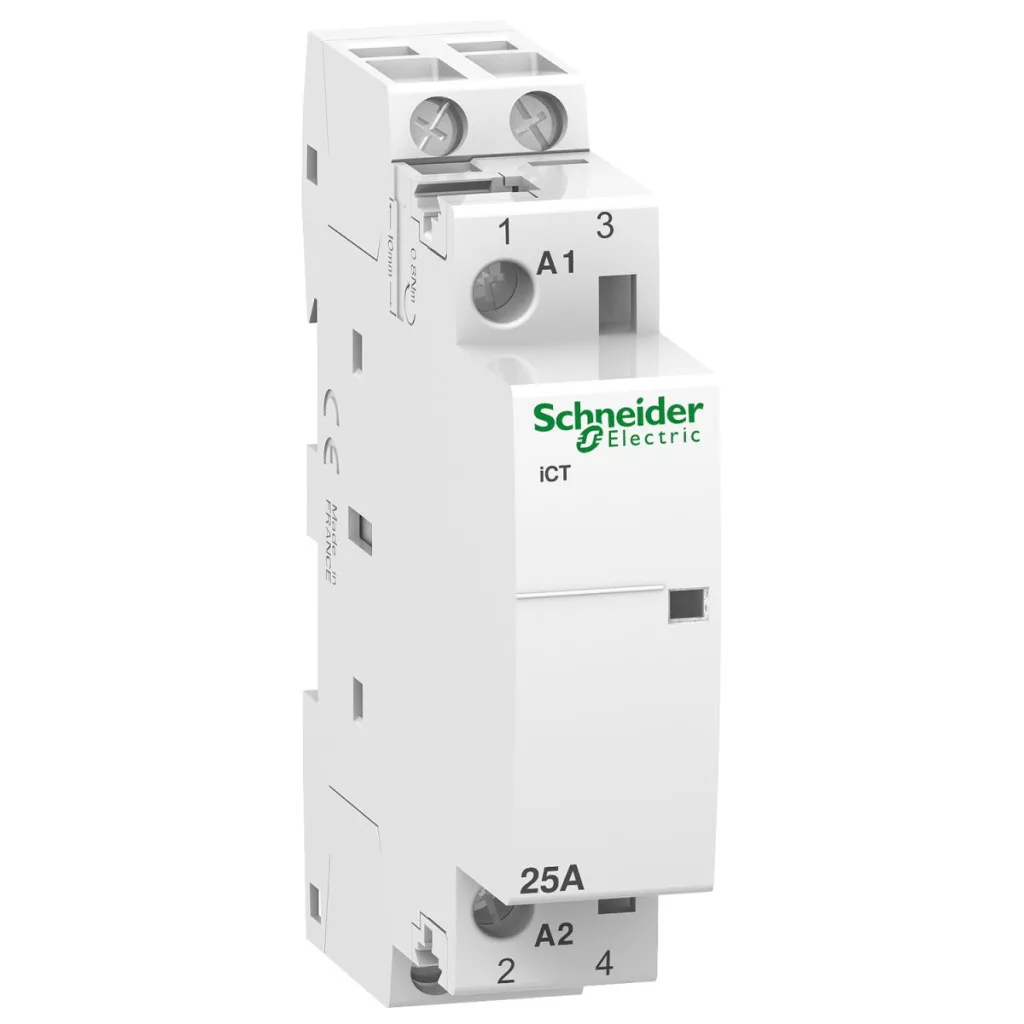

Contactorul Acti9 iCT 25A 2NO 230...240V 50Hz (A9C20732) face parte din gama premium Acti9 de la Schneider Electric, oferind o soluție profesională pentru controlul motoarelor, încălzirii și iluminatului. Acest contactor compact, cu 2 poli (2P), este potrivit în special pentru sistemele electrice rezidențiale și comerciale mici, unde este necesară o comandă de la distanță fiabilă. Dispozitivul are două contacte normal deschise (2 NO) capabile să comute un curent nominal de funcționare de 25 A (în aplicații AC-7A) sau 8,5 A (în aplicații AC-7B). Circuitul de control funcționează la o tensiune de 230-240 V c.a., o frecvență de 50 Hz, cu un semnal de control constant. Contactorul are un indicator de funcționare încorporat care arată clar starea sa actuală. Tensiunea nominală de funcționare este de 250 V c.a. 50 Hz, tensiunea de izolație este de 500 V c.a., iar rezistența la tensiune de impuls este de 4 kV. Contactorul Schneider Electric Acti9 iCT are o durată de viață remarcabilă: durabilitatea sa mecanică este de 1.000.000 de cicluri de comutare, iar durata de viață electrică este de 30.000-100.000 de cicluri, în funcție de aplicație. Frecvența sa zilnică de comutare poate fi de până la 100 de operațiuni, asigurând o utilizare flexibilă. Consumul de energie al dispozitivului în funcționare este de numai 1,2 W, consumul de energie în repaus este de 2,7 VA, iar puterea de comutare este de 9,2 VA. Dispozitivul este extrem de ușor de instalat: poate fi fixat pe o șină DIN simetrică de 35 mm, cu o lățime de numai 18 mm (pas 2×9 mm), o înălțime de 81 mm și o adâncime de 68,5 mm. Culoarea sa albă se armonizează perfect cu alte dispozitive Acti9. Se conectează folosind blocuri terminale de tip tunel: cu fire rigide sau flexibile de 1,5-2,5 mm² în circuitul de control și fire cu secțiune transversală de 1-6 mm² în circuitul de alimentare, cu un cuplu de strângere de 0,8 Nm. Dispozitivul A9C20732 este compatibil cu multe alte produse Schneider Electric, inclusiv dispozitivele din seriile IACT, IACTp, IACT 24, IATEt și IACTc. Produsul are protecție IP20, iar protecția IP40 poate fi obținută într-o carcasă modulară. Intervalul său de temperatură de funcționare este între -5 °C și +60 °C, iar nivelul de zgomot este de numai 30 dB, asigurând o funcționare silențioasă.
Schneider Electric Acti9 iCT25A - A9C20732 - contactor, 50 Hz, 2NO, 230 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumire scurtă: iCT
Aplicație: Motoare-încălzire-iluminat
Număr de poli: 2P
Curent nominal de funcționare: 25 A AC-7A, 8,5 A AC-7B
Compoziție contact poli: 2 NO
Tip rețea: AC
Tip control: Telecomandă
Tensiune circuit de control: 230...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 250 V CA 50 Hz
Putere maximă: 1,2 W la 250 V CA
Tensiune nominală de izolație: 500 V CA 50 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Constant
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum nominal de energie: 2,7 VA
Putere de comutare: 9,2 VA
Date de montare
Metodă de montare: Snap-on
Bază de montare: șină DIN simetrică de 35 mm
Pasi de 9 mm: 2
Înălțime: 81 mm
Lățime: 18 mm
Adâncime: 68,5 mm
Culoare: Alb
Caracteristici de durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 25 A 50 Hz AC-7A
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 8,5 A 50 Hz AC-7B
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
Durată de viață electrică: 100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
Durată de viață electrică: 30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
Date de conectare
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de alimentare: blocuri terminale de tip tunel 1 cablu 1…4 mm² flexibil
Circuit de transmisie a puterii: blocuri terminale de tip tunel 1 cablu 1,5…6 mm² rigid
Cuplu de strângere: Circuit de control: 0,8 N·m, Circuit de alimentare: 0,8 N·m
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5…60°C
Temperatura ambiantă în timpul depozitării: -40…70°C
