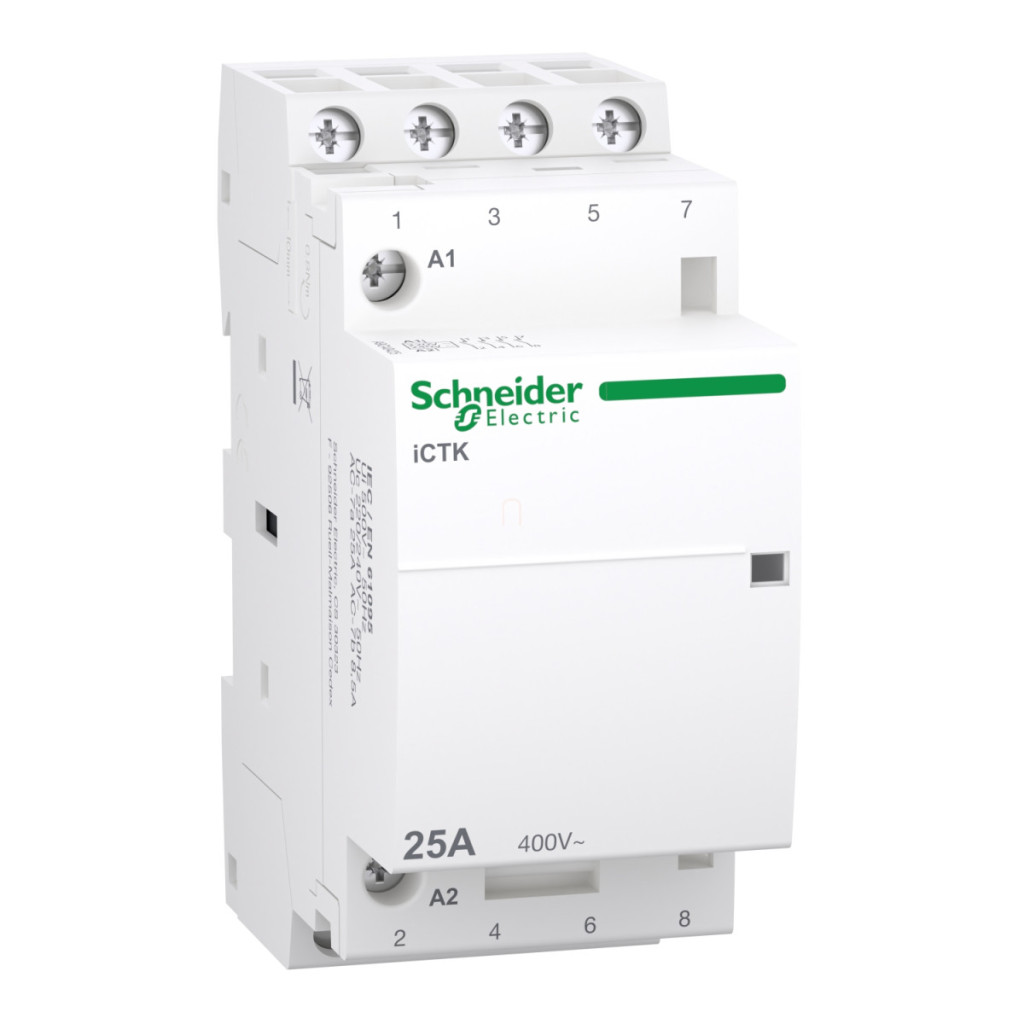

Contactorul Acti9 iCTK A9C40425 este unul dintre produsele de vârf din gama de echipamente electrice de calitate Schneider Electric, fiind conceput special pentru controlul motoarelor, sistemelor de încălzire și de iluminat. Datorită dimensiunilor sale compacte și parametrilor tehnici excelenți, acest contactor cu 4 poli și 4 contacte NO (deschise în poziția inițială) poate fi alegerea ideală atât pentru aplicații rezidențiale, cât și industriale. Contactorul Schneider Electric Acti9 iCTK are un curent nominal de funcționare de 25 A în aplicații AC-7A (sarcină de tip rezistiv), în timp ce în aplicații AC-7B (sarcină de tip motor) asigură un curent de funcționare de 8,5 A. Tensiunea nominală de funcționare a dispozitivului este de 400 V CA 50 Hz, în timp ce tensiunea circuitului de comandă este de 220-240 V CA 50 Hz. Contactorul acționabil prin telecomandă este excelent pentru locurile în care este necesară comutarea de la distanță. Dispozitivul are un indicator de funcționare care ajută la evaluarea rapidă a stării. Acest membru al familiei de produse iCTK necesită o putere continuă de 4,6 VA și o putere de pornire de 34 VA. Durata de viață mecanică a dispozitivului este extrem de lungă, de 1 000 000 de cicluri de comutare, iar durata de viață electrică variază în funcție de aplicație: 80 000 de cicluri în cazul utilizării AC-7A, 25 000 de cicluri în cazul AC-7B și 30 000 de cicluri în cazul AC-7C. Valorile suplimentare ale duratei de viață electrică a contactorului conform standardelor IEC/EN 61095 și EN/IEC 60947-4-1: 80 000 de cicluri în cazul utilizării AC-1, 30 000 de cicluri atât în cazul utilizării AC-3, cât și al utilizării AC-5a și AC-5b. Frecvența de comutație este de 100 de operațiuni de comutație pe zi, ceea ce asigură o funcționare stabilă pe termen lung. Contactorul Schneider Electric Acti9 iCTK A9C40425 se poate monta pe o șină DIN simetrică de 35 mm, montarea fiind simplă. Dimensiunile dispozitivului: 81 mm înălțime, 36 mm lățime și 68,5 mm adâncime, ocupând 4 unități de 9 mm pe șina DIN. Carcasa albă a dispozitivului are grad de protecție IP20, iar în carcasă modulară asigură grad de protecție IP40. Contactorul poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +60 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Produsul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate suporta o umiditate relativă de 95% la 55°C. Nivelul de zgomot este de numai 30 dB, asigurând astfel o funcționare silențioasă.
Schneider Electric Acti9 iCTK - A9C40425 date tehnice
Caracteristici de bază
Gama de produse: Acti9
Denumirea produsului: Acti9 iCTK
Tipul produsului: Contactor
Denumire scurtă a dispozitivului: iCTK
Aplicație: Motor-încălzire-iluminat
Număr de poli: 4P
Curent nominal de funcționare: 25 A AC-7A, 8,5 A AC-7B
Compoziția contactelor polilor: 4 NO
Tipul rețelei: AC
Tipul de comandă: Comandă la distanță
Tensiunea circuitului de comandă: 220...240 V CA 50 Hz
Informații suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V CA 50 Hz
Putere maximă: 1,6 W la 400 V CA
Tensiune nominală de izolație: 500 V CA 50 Hz
Rezistență nominală la tensiune de impuls: 4 kV
Tipul semnalului de comandă: Rezervat
Frecvența de comutație: 100 operațiuni de comutație/zi
Semnalizare locală: Indicator de funcționare
Consum de putere al suportului în VA: 4,6 VA
Putere de pornire în VA: 34 VA
Montare și dimensiuni
Mod de montare: Prin fixare prin clip
Fixare: Șină DIN simetrică de 35 mm
Unități de 9 mm: 4
Înălțime: 81 mm
Lățime: 36 mm
Adâncime: 68,5 mm
Culoare: Alb
Rezistență și durată de viață
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 80.000 de cicluri IEC/EN 61095 25 A 50 Hz AC-7A
Durată de viață electrică: 25.000 de cicluri IEC/EN 61095 8,5 A 50 Hz AC-7B
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
Durată de viață electrică: 80.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
Durată de viață electrică: 30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
Conexiuni și terminale
Circuit de comandă: Conectori de tip tunel 2 cabluri de 1,5 mm² rigide
Circuit de putere: Conectori de tip tunel 1 cablu de 1…4 mm² flexibile
Circuit de putere: Conectori de tip tunel 1 cablu 1,5…6 mm² rigid
Cuplu de strângere: Circuit de comandă: 0,8 N.m
Cuplu de strângere: Circuit de alimentare: 0,8 N.m
Parametri de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IP: IP40 (carcasă modulară) conform IEC 60529
Grad de contaminare: 2
Execuție tropicală: 2 conform EN 60947-4-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura mediului în timpul funcționării: -5…60 °C
Temperatura mediului în timpul depozitării: -40…70 °C
