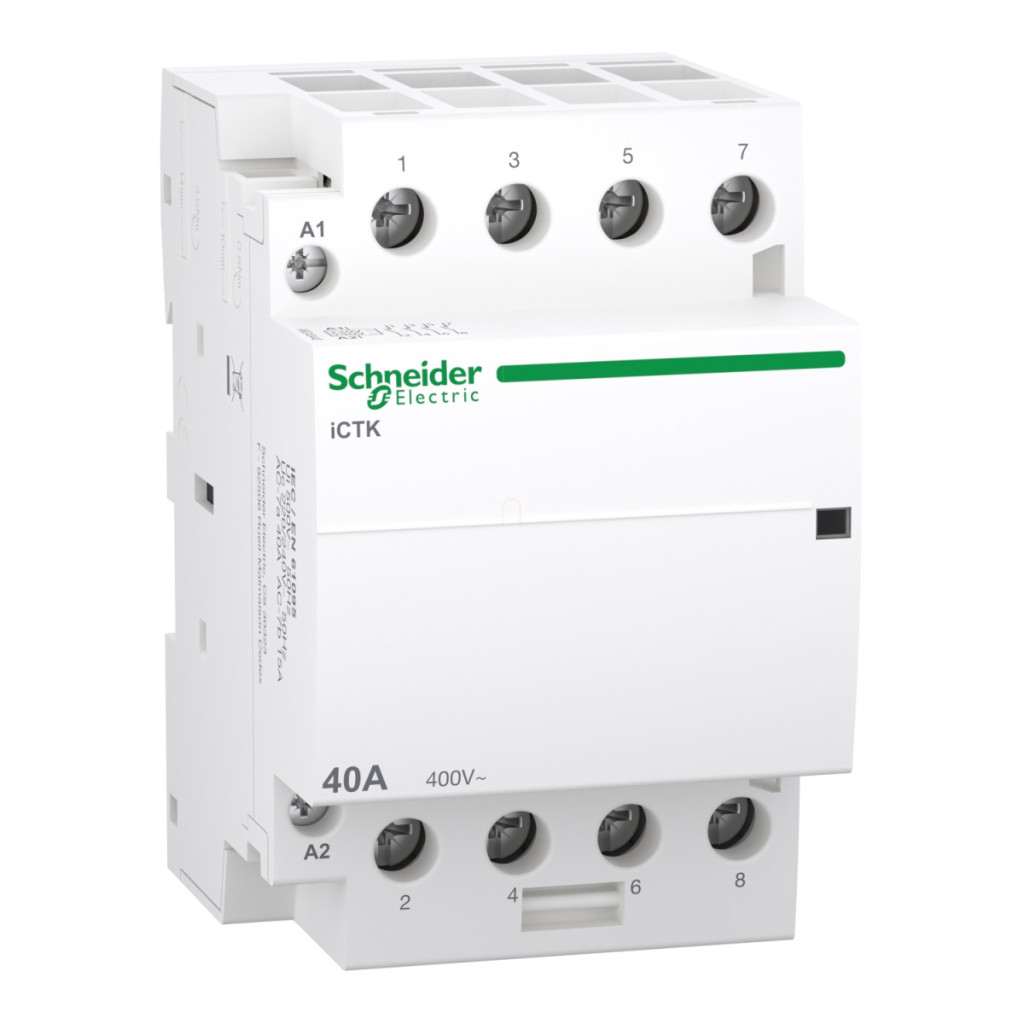

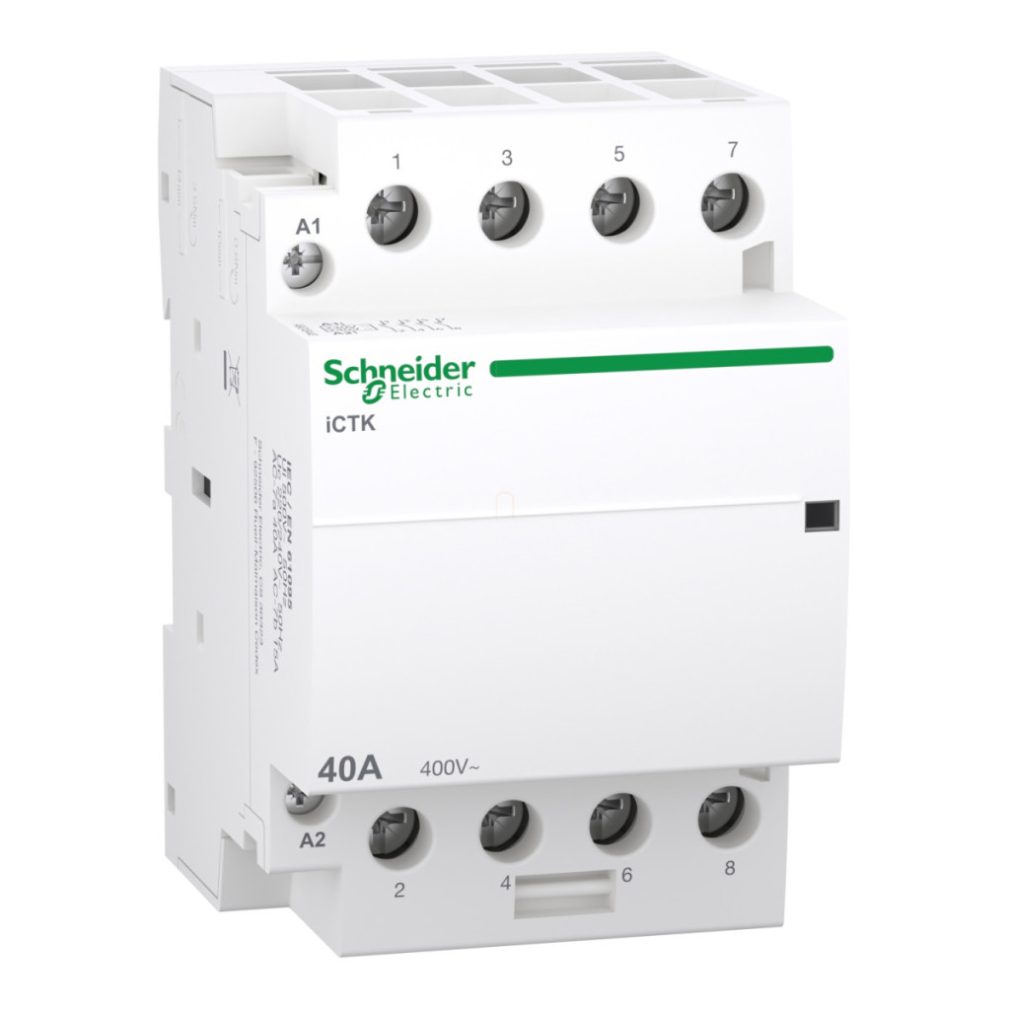

Contactorul Schneider Electric Acti9 iCTK A9C40440 este un dispozitiv de comutare electrică profesional, de înaltă calitate, conceput în principal pentru controlul motoarelor, încălzirii și iluminatului. Acest dispozitiv de 40 A, cu 4 poli, este alegerea perfectă atât pentru aplicații rezidențiale, cât și pentru cele comerciale, unde sunt necesare performanțe fiabile și durată lungă de viață. Produsul face parte din gama populară Acti9 de la Schneider Electric, una dintre cele mai fiabile și recunoscute serii din industrie. Contactorul, cu o configurație de 4 contacte normal deschise (4NO), funcționează la o tensiune nominală de 400 V c.a. și o frecvență de rețea de 50 Hz. Circuitul de control poate fi acționat cu o sursă de alimentare de 220-240 V c.a., 50 Hz, ceea ce îl face compatibil cu majoritatea rețelelor europene. Dispozitivul poate fi controlat de la distanță și acceptă funcționarea cu semnal de control rezervat. Contactorul A9C40440 are parametri tehnici remarcabili. Curentul nominal de funcționare de 40 A în aplicații AC-7A și 15 A în aplicații AC-7B îl face potrivit pentru comutarea unei varietăți de sarcini. Puterea sa maximă este de 2,1 W la 400 V c.a., consumul de energie de menținere este de 6,5 VA, iar puterea de pornire este de 53 VA. Are o tensiune nominală de izolare de 500 V c.a. și o tensiune nominală de rezistență la impulsuri de 4 kV, oferind o protecție excelentă împotriva supratensiunilor care pot apărea în sistem. Produsul dispune, de asemenea, de un indicator de funcționare care afișează vizual starea curentă a dispozitivului, facilitând depanarea și monitorizarea stării sistemului. Produsul are o durabilitate mecanică remarcabilă, realizând până la 1.000.000 de cicluri de comutare, în timp ce durata sa de viață electrică variază de la 30.000 la 80.000 de cicluri, în funcție de aplicație, conform diverselor standarde. Acest lucru este deosebit de important în locurile în care comutarea frecventă este esențială. Contactorul are un nivel de zgomot de numai 30 dB, asigurând o funcționare silențioasă chiar și în medii sensibile. Contactorul Schneider Electric Acti9 iCTK A9C40440 este extrem de ușor de instalat datorită montării sale prin fixare pe o șină DIN simetrică de 35 mm. Dispozitivul are o lățime de 6 module (pas de 9 mm), cu dimensiuni de 85 mm înălțime, 54 mm lățime și 60 mm adâncime. Este disponibil în culoarea albă, care se potrivește bine cu majoritatea dulapurilor de comutație. Produsul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -5 și 60 °C, cu un interval de temperatură de depozitare de la -40 la 70 °C. Poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate rezista la o umiditate relativă de 95% la 55 °C, ceea ce îl face un dispozitiv extrem de versatil pentru o varietate de condiții de mediu.
Schneider Electric Acti 9 iCTK - A9C40440 - contactor, 40A, 4NO, 400VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCTK
Tipul produsului sau al componentei: Contactor
Denumirea scurtă a dispozitivului: iCTK
Aplicația dispozitivului: Motor-încălzire-iluminat
Poli: 4P
Curent nominal de funcționare [Ie]: 40 A AC-7A, 15 A AC-7B
Configurație poli: 4 NO
Tip rețea: AC
Tip control: Control de la distanță
Tensiune circuit de control [Uc]: 220...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V CA 50 Hz
Putere maximă: 2,1 W la 400 V CA
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum nominal de energie: 6,5 VA
Putere la pornire: 53 VA
Caracteristici de montare
Metodă de montare:Montare prin fixare: bază de montare: șină DIN simetrică de 35 mm Lățime modul: 6 (pas de 9 mm) Dimensiuni: 85 mm înălțime, 54 mm lățime, 60 mm adâncime
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
- 80.000 de cicluri IEC/EN 61095 40 A 50 Hz AC-7A
- 30.000 de cicluri IEC/EN 61095 15 A 50 Hz AC-7B
- 30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
- 80.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
- 30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
- 30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
- 30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b Conexiuni - terminale Circuit de comandă: conectori de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de control: conectori de tip tunel 1 cablu(e) 1,5...2,5 mm² rigid
Circuit de curent înalt: conectori de tip tunel 1 cablu(e) 6...16 mm² flexibil
Circuit de curent înalt: conectori de tip tunel 1 cablu (cabluri) 6...25 mm² rigid
Circuit de comandă: conectori de tip tunel 2 cabluri 1,5...2,5 mm² flexibil
Cuplu de strângere
Circuit de control: 0,8 N.m
Circuit de curent înalt: 3,5 N.m
Compatibilitate
Compatibilitate produs: Fără contact auxiliar
Cod compatibilitate: ICT
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95% la 55 °C Altitudine de funcționare: 2000 m Temperatura ambiantă de funcționare: -5...60 °C Temperatura ambiantă de depozitare: -40...70 °C
