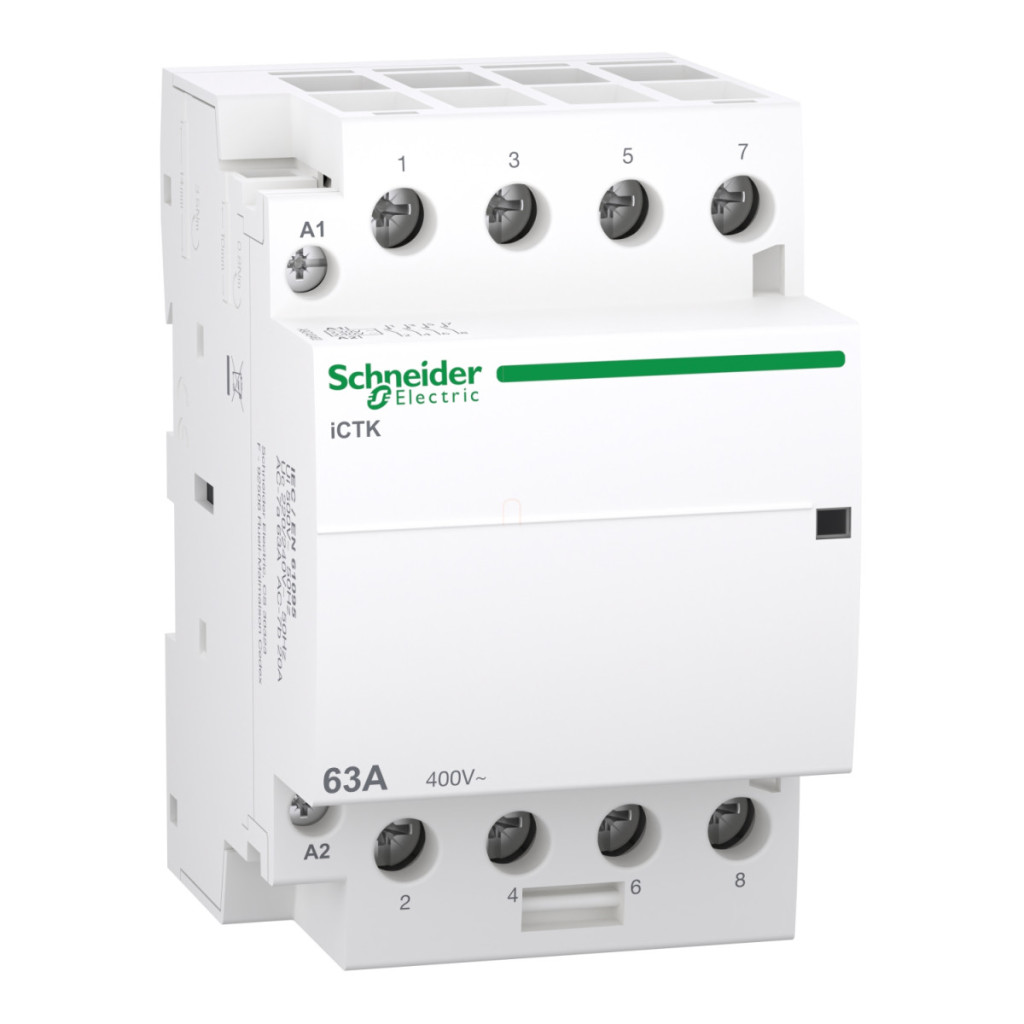

Contactorul Acti9 iCTK A9C40463 este un comutator modular de calitate superioară de la Schneider Electric, special conceput pentru controlul motoarelor, încălzirii și iluminatului. Acest contactor, cu un curent nominal de funcționare de 63 A și 4 contacte NO (4 contacte normal deschise), este alegerea ideală pentru aplicații rezidențiale și comerciale mici, unde este esențială o comandă de la distanță fiabilă. O caracteristică specială a acestui produs este echilibrul între parametrii tehnici ridicați și designul compact. Cu o lățime de numai 6 module (54 mm), dispozitivul poate fi fixat pe o șină DIN de 35 mm, fiind ușor de integrat în orice tablou de distribuție. Dispozitivul este proiectat pentru o tensiune de control de 220-240 V c.a. 50 Hz și funcționează la o tensiune nominală de funcționare de 400 V c.a. 50 Hz. Datorită dispunerii celor 4 contacte NO, poate fi utilizat într-o varietate de sisteme. Contactorul Schneider Electric Acti9 iCTK A9C40463 se caracterizează prin fiabilitate și durată lungă de viață. Durata de viață mecanică a produsului este de 1.000.000 de cicluri de comutare, în timp ce durata de viață electrică variază în funcție de aplicație: 80.000 pentru AC-7A, 25.000 pentru AC-7B, 30.000 pentru AC-7C, 80.000 pentru AC-1, 30.000 pentru AC-3, 30.000 pentru AC-5a și 30.000 pentru AC-5b. Dispozitivul este capabil să efectueze 100 de operațiuni de comutare pe zi, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor. Starea contactorului poate fi verificată cu ușurință folosind indicatorul de funcționare de pe panoul frontal, astfel încât starea sistemului poate fi monitorizată în permanență. Din punct de vedere tehnic, este de remarcat faptul că contactorul A9C40463 are o tensiune nominală de izolare de 500 V c.a. 50/60 Hz și o tensiune nominală de rezistență la impulsuri de 4 kV, ceea ce oferă un nivel ridicat de protecție împotriva supratensiunilor de rețea. Dispozitivul are un consum de energie de numai 2,1 W la 400 V c.a., un consum de energie de menținere de 6,5 VA și un consum de energie de comutare de 53 VA. Protecția IP20 (sau IP40 în carcasă modulară) oferă o protecție adecvată împotriva influențelor de mediu de bază. Contactorul poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +60 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Altitudinea maximă de funcționare este de 2000 de metri, iar dispozitivul funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95 %. Dispozitivul are un nivel de zgomot de numai 30 dB, ceea ce îl face potrivit pentru utilizarea în medii silențioase.
Schneider Electric Acti9 iCTK - A9C40463 - contactor, 63A, 4NO, 400VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCTK
Tipul produsului sau al componentei: Contactor
Denumirea scurtă a dispozitivului: iCTK
Aplicația dispozitivului: Motor-încălzire-iluminat
Poli: 4P
Curent nominal de funcționare [Ie]: 63 A AC-7A, 20 A AC-7B
Compoziția contactului polului: 4 NO
Tip rețea: AC
Tip control: Telecomandă
Tensiune circuit de control [Uc]: 220...240 V AC 50 Hz
Caracteristici suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V CA 50 Hz
Putere maximă: 2,1 W la 400 V CA
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie suportat în VA: 6,5 VA
Putere de pornire în VA: 53 VA
Metodă de montare: Snap-in
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 60 mm
Culoare: Alb
Caracteristici mecanice și electrice
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
80.000 de cicluri IEC/EN 61095 63 A 50 Hz AC-7A
25.000 de cicluri IEC/EN 61095 20 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
80.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni - terminale
Circuit de control: terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de control: terminale de tip tunel 1 cablu(uri) 1,5...2,5 mm² rigid
Circuit: terminale de tip tunel 1 cablu(e) 6...16 mm² flexibil
Circuit: terminale de tip tunel 1 cablu(e) 6...25 mm² rigid
Circuit de comandă: terminale de tip tunel 2 cablu(e) 1,5...2,5 mm² flexibil
Cuplu de strângere
Circuit de control: 0,8 N.m
Circuit: 3,5 N.m
Compatibilitate
Compatibilitate produs: Fără contact auxiliar
Cod compatibilitate: ICT
Segment de piață
Domeniu de aplicare: Comerț cu amănuntul, rezidențial
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
