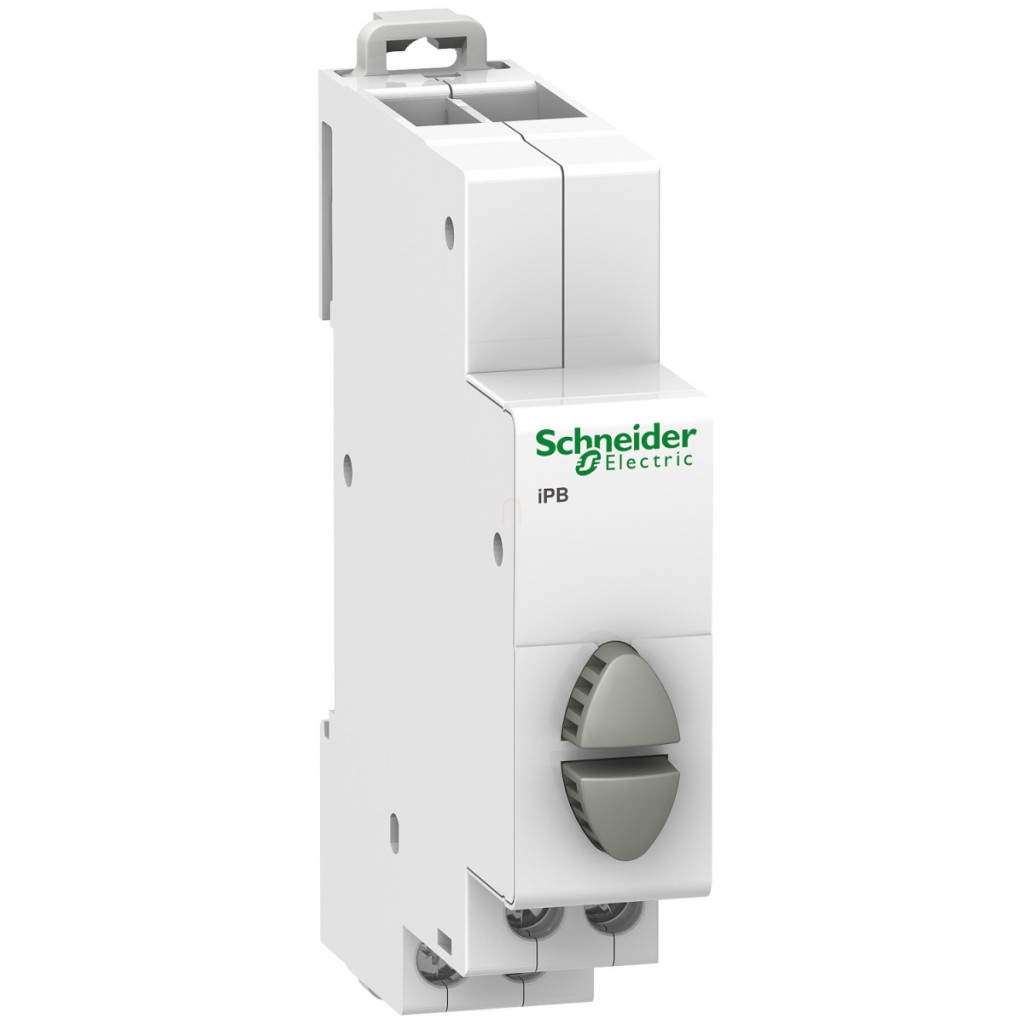

Butonul dublu Acti9 iPB 1NO-1NO este o soluție de comandă fiabilă, conformă cu standardele industriale, care face parte din gama de produse Acti9 de la Schneider Electric. Butoanul dublu de culoare gri, cu numărul de articol A9E18035, este alegerea ideală pentru aplicații industriale și comerciale, unde funcționarea fiabilă și ușurința de instalare sunt esențiale. Butonul dublu Acti9 iPB are numeroase caracteristici tehnice remarcabile, care îl fac potrivit pentru îndeplinirea diverselor sarcini de control. Dispozitivul este echipat cu două contacte separate, de tip normal deschis (NO), care funcționează cu un curent nominal de 20 A și o tensiune nominală de 250 V c.a. Butonul industrial Schneider Electric A9E18035 îndeplinește cu brio cerințele standardelor IEC 60947-5-1 și IEC 60669-1, garantând astfel o funcționare sigură și fiabilă chiar și în medii solicitante. Produsul este disponibil într-o versiune montabilă pe șină DIN, putând fi fixat pe o șină simetrică de 35 mm. Este compatibil cu diverse șine colectoare și blocuri de distribuție Schneider Electric, precum sistemele Clario, Librio și ProDis. Butonul Schneider Electric A9E18035 ocupă doar 2 locuri de modul de 9 mm, astfel încât, datorită dimensiunilor sale compacte (înălțime: 82 mm, lățime: 18 mm, adâncime: 71,5 mm), poate fi instalat cu ușurință chiar și în spații înguste. Carcasa de culoare albă și butoanele gri asigură un aspect estetic, garantând în același timp 30.000 de cicluri de comutare în categoria AC-22 pe o rețea de curent alternativ de 50/60 Hz. Dispozitivul este dotat cu cleme tunelate în trepte, care permit conectarea diferitelor tipuri de cabluri: puteți utiliza cabluri rigide sau flexibile cu secțiune de 0,5 mm² (cu sau fără manșon de capăt), precum și cabluri rigide sau flexibile cu secțiune de 2,5 mm² (cu sau fără capete de cablu). Lungimea de dezizolare a cablurilor este de 9 mm, iar cuplul de strângere al clemelor de conectare este de 1 Nm. Butonul Schneider Electric A9E18035 poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare poate fi între -35 °C și +70 °C, iar temperatura de depozitare între -40 °C și +80 °C. Umiditatea relativă de 95% (la 55°C) și nivelul de tropicalizare 2 indică faptul că dispozitivul funcționează corespunzător chiar și în medii umede. Butonul Acti9 iPB A9E18035 este ideal pentru controlul dulapurilor de distribuție industriale, sistemelor de automatizare a clădirilor, iluminatului public și a numeroase alte aplicații.
Schneider Electric Acti9 iPB - A9E18035 - buton dublu, 2NO, gri - specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 iPB
Tipul produsului: Buton
Denumire scurtă: iPB
Standarde: IEC 60947-5-1, IEC 60669-1
Parametri tehnici
Tipul și compoziția contactelor: 1 NO
Curent nominal de funcționare: 20 A
Tensiune nominală de funcționare: 250 V CA
Tipul de comandă: 2 butoane gri
Mod de montare: Fixat
Bază de montare: Șină DIN simetrică de 35 mm
Compatibilitate și dimensiuni
Compatibilitate cu șina colectoare și blocul de distribuție: Sus: Clario, Sus: Librio, Sus: ProDis
Lățime modul de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 71,5 mm
Culoare: Alb
Date electrice
Durată de viață electrică: AC-22: 30000 de cicluri AC 50/60 Hz
Conexiuni
Conexiuni - cleme: Clema tubulară în trepte 1 fir(i) 0,5 mm² rigid, Clema tubulară în trepte 1 fir(i) 0,5 mm² flexibil, Clema tubulară în trepte 1 fir(i) 0,5 mm² flexibil cu manșon de capăt, Conector tunel etajat 2 fire 2,5 mm² rigid, Terminal în casetă cu canal în trepte pentru 2 fire de 2,5 mm² flexibile, Terminal în casetă cu canal în trepte pentru 2 fire de 2,5 mm² flexibile cu manșon de capăt
Lungime de dezizolare a firului: 9 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Tropicizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura de funcționare: -35...70 °C
Temperatura de depozitare: -40...80 °C
