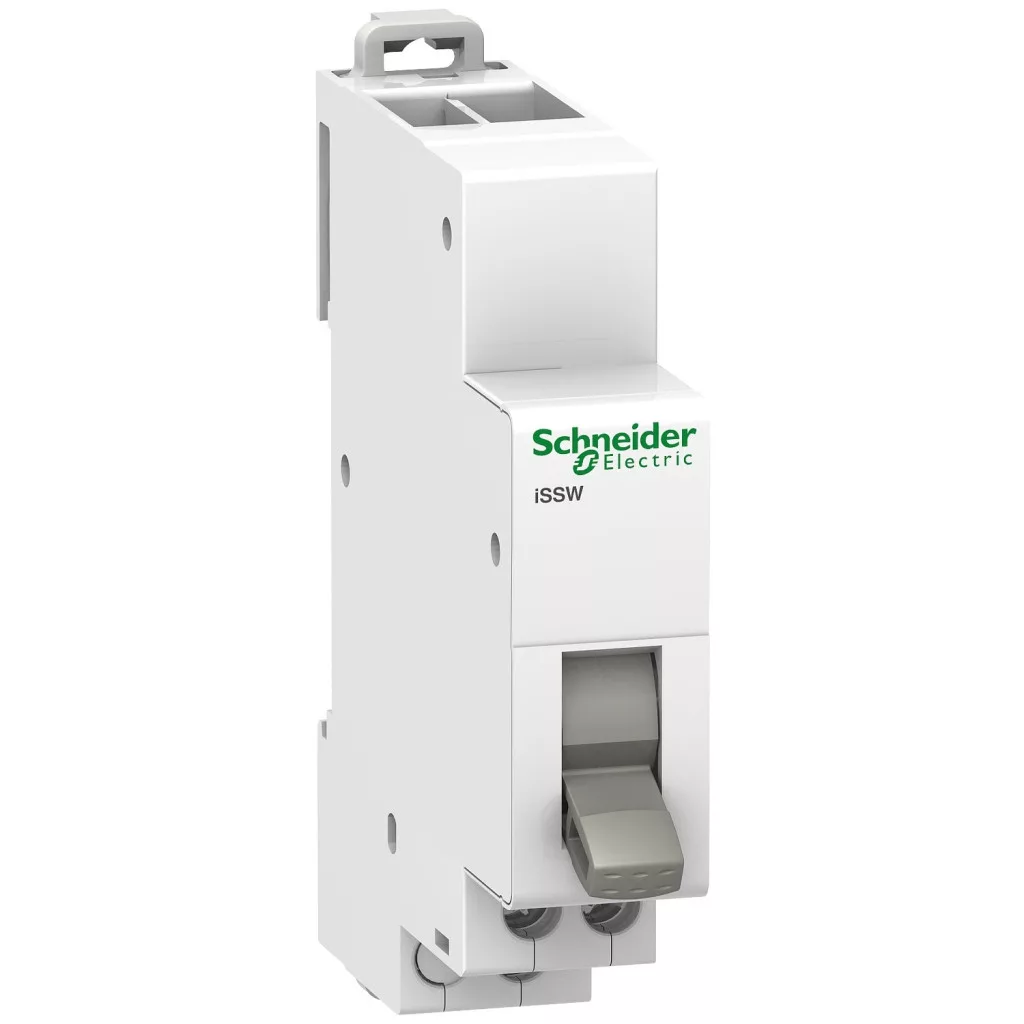

Comutatorul Acti9 iSSW face parte din gama de soluții profesionale de control al circuitelor electrice oferite de Schneider Electric, remarcându-se prin designul compact și performanța fiabilă. Modelul cu numărul de referință A9E18070 este un comutator cu două poziții, cu un curent nominal de 20 A și o tensiune de funcționare de 250 V c.a., fiind alegerea perfectă pentru controlul circuitelor electrice în diverse aplicații industriale și comerciale. Acest comutator are o configurație cu 1 pol și 1 contact de comutare (C/O), ceea ce permite o configurare flexibilă a circuitului. Comutatorul este acționat cu buton, fiind prevăzut cu marcajul 0-1, oferind astfel un feedback vizual clar asupra stării actuale de comutare. Seria iSSW este fabricată în conformitate cu standardele IEC 60669-1 și IEC 60947-5-1, ceea ce garantează o funcționare sigură și fiabilă. Este disponibilă în culoarea albă, integrându-se armonios în dulapurile de distribuție moderne. Montarea comutatorului Schneider Electric A9E18070 este extrem de simplă, datorită modului de fixare prin clipsare pe șina DIN. Ocupă o lățime de doar 2x9 mm (18 mm) pe șina DIN, ceea ce este deosebit de avantajos atunci când spațiul disponibil în dulapul de distribuție este limitat. În ciuda dimensiunilor compacte (82 mm înălțime, 18 mm lățime, 75 mm adâncime), dispozitivul oferă performanțe excelente. Durabilitatea electrică a produsului este remarcabilă, garantând 30.000 de cicluri de comutare în categoria AC-22, la un factor de putere de 0,8. Conectarea se realizează prin intermediul unor borne cu tunel în trepte, la care se pot conecta câte 2 cabluri pe fiecare parte (0,5-2,5 mm² flexibile sau rigide). Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere este de 1 Nm. Echipamentul are grad de protecție IP20 conform standardului IEC 60529, ceea ce asigură protecție împotriva pătrunderii obiectelor solide mai mari de 12,5 mm. Comutatorul Schneider Electric Acti9 iSSW poate fi utilizat într-un interval larg de temperaturi de funcționare (de la -20 °C la +50 °C) și suportă o umiditate relativă de până la 95% la 55 °C, funcționând astfel în mod fiabil chiar și în cele mai diverse condiții de mediu.
Schneider Electric Acti9 iSSW - A9E18070 - comutator, cu două poziții, 1 contact de comutare - specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator
Denumire scurtă a produsului: iSSW
Aplicație: Controlul circuitului electric
Descrierea polilor: 1P
Tipul și compoziția contactelor: 1 C/O (contact de comutare)
Tensiune nominală de funcționare: 250 V CA 50/60 Hz
Standarde: IEC 60669-1, IEC 60947-5-1
Informații suplimentare
Curent nominal de funcționare: 20 A
Tipul de comandă: Tastă, 2 poziții
Marcaj: 0 - 1
Mod de montare: Prin fixare prin clipire
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30000 de cicluri cos Phi = 0,8
Conexiuni și borne
Tipul bornei: Bornă cu tunel în trepte (partea inferioară) pentru 2 cabluri 0,5…2,5 mm² flexibil
Bornieră cu tunel în trepte (partea inferioară) pentru 2 cabluri de 0,5…2,5 mm² rigide, fără capete de închidere
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la condiții tropicale: 2
Grad de poluare: 3
Umiditate relativă: 95 % la 55 °C
Temperatura mediului în timpul funcționării: -20…50 °C
Temperatura mediului în timpul depozitării: -40…70 °C
