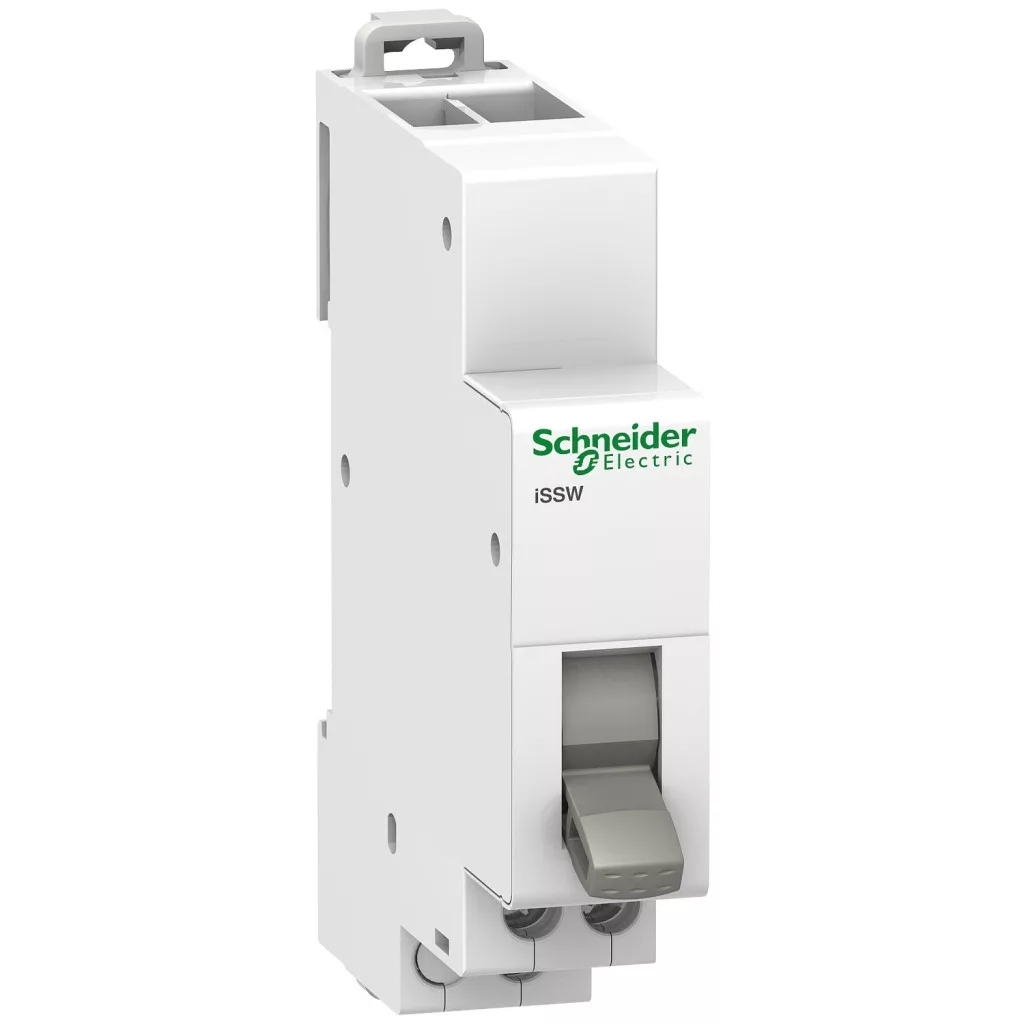

Acti9 iSSW A9E18073 este un comutator universal cu trei poziții din gama de produse Acti9 de la Schneider Electric, care oferă o soluție ideală pentru controlul circuitelor electrice. Acest dispozitiv versatil are 1 contact de comutare (1 C/O), iar caracteristicile sale tehnice de înaltă calitate garantează o durată lungă de viață și performanțe fiabile în diverse aplicații. Comutatorul Schneider Electric Acti9 iSSW are o tensiune maximă de funcționare de 250 V c.a. 50/60 Hz și un curent nominal de funcționare de 20 A. Comutatorul cu trei poziții (marcat 1-0-2) are un design de tip basculant, care asigură o utilizare intuitivă și ușoară. Designul dispozitivului respectă standardele internaționale stricte, inclusiv specificațiile IEC 60669-1 și IEC 60947-5-1. Aparatul este compact, având o lățime de doar 18 mm (2 module), o înălțime de 82 mm și o adâncime de 75 mm, ceea ce permite instalarea compactă în dulapuri de distribuție sau în alte sisteme de control. Instalarea comutatorului Schneider Electric A9E18073 este simplă, datorită fixării prin clip pe șina DIN. Conectarea se realizează cu ajutorul clemelor cu canal în trepte (pe partea inferioară), care sunt potrivite pentru a primi câte 2 fire cu secțiune de 0,5-2,5 mm², fie că este vorba de cabluri flexibile sau rigide (în cazul cablurilor rigide, fără capete de fir). Lungimea de dezizolare a firelor este de 9 mm, iar cuplul de strângere al șuruburilor este de 1 N.m. Întrerupătorul are gradul de protecție IP20 conform standardului IEC 60529, ceea ce asigură o protecție adecvată împotriva pătrunderii obiectelor solide. Durata de viață electrică a dispozitivului în categoria de utilizare AC-22 este de 30.000 de cicluri de comutație (la cos Phi = 0,8). Comutatorul Schneider Electric Acti9 iSSW A9E18073 poate fi utilizat într-o gamă largă de condiții de mediu: intervalul de temperatură de funcționare este între -20 °C și +50 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Umiditatea relativă poate ajunge până la 95% la 55 °C. Clasificarea aparatului pentru climat tropical este 2, iar gradul de poluare este 3. Carcasa de culoare albă se potrivește cu estetica instalațiilor moderne de distribuție. Acti9 iSSW este recomandat în special pentru aplicații în care este necesară alegerea sau comutarea între două surse de alimentare diferite, cum ar fi surse de alimentare de rezervă, controlul generatoarelor sau alte sarcini speciale de control.
Schneider Electric Acti9 iSSW - A9E18073 - comutator, cu trei poziții, 1 contact de comutare - specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator
Denumire scurtă a dispozitivului: iSSW
Aplicația dispozitivului: Comanda circuitului electric
Descrierea polilor: 1P
Tipul și compoziția contactelor: 1 C/O (contact de comutare)
Tensiune nominală de funcționare [Ue]: 250 V CA 50/60 Hz
Standarde: IEC 60669-1, IEC 60947-5-1
Date suplimentare
Curent nominal de funcționare [Ie]: 20 A
Tipul de comandă: Comutator basculant cu 3 poziții
Marcaj: 1 - 0 - 2
Mod de montare: Clip-on
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30000 cicluri cos Phi = 0,8
Conexiuni - borne: Bornă cu tunel în trepte (partea inferioară) 2 cabluri 0,5…2,5 mm² flexibile
Clemă tunel în trepte (partea inferioară) 2 cabluri de 0,5…2,5 mm² rigide, fără capăt de cablu
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Tropicizare: 2
Grad de poluare: 3
Umiditate relativă: 95% la 55 °C
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
