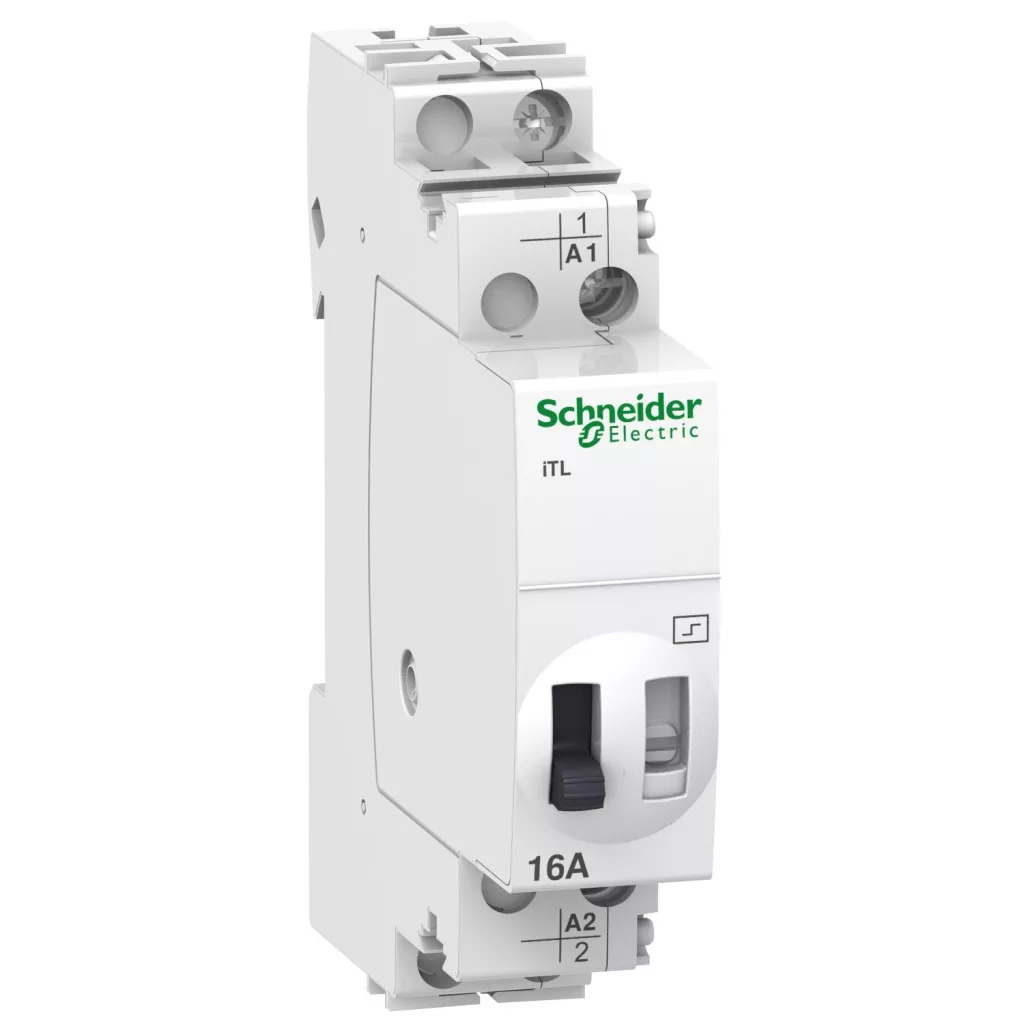

Reléul de impuls Schneider Electric Acti9 iTL (A9C30111) este un dispozitiv de comutare electric de înaltă calitate, care oferă o soluție ideală pentru controlul de la distanță al sistemelor de iluminat și al altor echipamente electrice. Acest releu de impuls 1P (unipolar) are un contact 1NO (deschis în poziția inițială) și este proiectat pentru o intensitate nominală a curentului de 16 A, ceea ce permite o gamă largă de utilizări atât în mediul rezidențial, cât și în cel industrial. O caracteristică specială a dispozitivului este dubla tensiune de comandă: acesta poate fi acționat atât cu tensiune alternativă de 24 V CA 50/60 Hz, cât și cu tensiune continuă de 12 V CC. Această flexibilitate permite integrarea sa în diverse sisteme de control, fie că este vorba de sisteme de automatizare a clădirilor sau de soluții de comutare mai simple. Reléul de impuls Acti9 iTL funcționează cu comandă prin impulsuri, ceea ce înseamnă că își schimbă starea la primirea unui impuls scurt, cu durata cuprinsă între 50 ms și 1 s. Din acest motiv, este ideal pentru situațiile în care dorim să controlăm același circuit din mai multe locuri, de exemplu iluminatul unui hol sau al unei încăperi mai mari. Dispozitivul poate fi montat pe șină DIN, având o lățime de doar 18 mm (2 module), o înălțime de 84 mm și o adâncime de 60 mm, astfel încât poate fi ușor instalat în dulapurile de distribuție. În ciuda dimensiunilor sale compacte, produsul este extrem de rezistent: în categoria AC-21 poate efectua 200.000 de cicluri de comutare, în categoria AC-22 100.000 de cicluri de comutație, ceea ce înseamnă o durată de viață electrică remarcabilă. Frecvența de comutație a releului Acti9 iTL este de maximum 5 comutații/minut, respectiv 100 de comutații/zi, ceea ce este mai mult decât suficient pentru majoritatea domeniilor de utilizare. Schneider Electric a pus un accent deosebit și pe designul prietenos cu utilizatorul. Produsul dispune de un indicator de stare ON/OFF, care arată în mod clar starea actuală. Comanda se poate face de la distanță, cu ajutorul unui buton iluminat (3 mA), sau chiar manual. Conectarea se realizează cu borne de tip tunel, care sunt potrivite atât pentru cabluri rigide, cât și flexibile, cu secțiuni transversale diferite: pentru circuitul de comandă se pot folosi cabluri cu secțiunea de 0,5-4 mm², iar pentru circuitul de putere, cabluri cu secțiunea de 1,5-4 mm². Lungimea de dezizolare a cablurilor este de 11 mm, iar cuplul de strângere al bornelor este de 1 N.m. Reléul de impuls Acti9 iTL este compatibil și cu numeroase alte produse Schneider Electric, inclusiv dispozitivele Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 și iATLc+c. Această compatibilitate permite realizarea de sisteme complexe de control, precum și extinderi ulterioare. Produsul respectă standardele internaționale relevante (EN 669-1, EN 669-2-2) și deține numeroase certificate de calitate, printre care certificările VDE, NF, KEMA, IMQ și CEBEC.
Schneider Electric Acti9 iTL - A9C30111 - Relé cu impulsuri de 16 A, 1NO, 24 V c.a., 12 V c.c. – Specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul dispozitivului: Releu de impuls
Denumire scurtă: iTL
Aplicație: Standard
Număr de poli: 1P
Configurație contact: 1 NO (deschis în poziția inițială)
Curent nominal: 16 A
Tipul rețelei: CA
Tensiunea circuitului de comandă: 24 V CA 50/60 Hz, 12 V DC
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V AC 50/60 Hz
Tipul de comandă: Întrerupere bobină, Comandă la distanță și manuală
Tipul semnalului de comandă: Impuls
Frecvență de comutare: 5 comutări/minut, 100 comutări/zi
Durata impulsului: 50 ms...1 s
Tipul comenzii de la distanță: Buton iluminat 3 mA
Indicator local: Afișaj ON/OFF
Mod de montare: Fix
Bază de montare: Șină DIN
Număr de module lățime: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - borne
Circuit de comandă: Borne de tip tunel
- 1 conductor 0,5...4 mm² rigid
- 1 conductor 0,5...4 mm² cu capăt de cablu rigid
- 1 fir 1...4 mm² flexibil
- 1 fir 1...4 mm² flexibil cu manșon de capăt
Circuit de putere: Bornieră tip tunel
- 1 fir 1,5...4 mm² rigid
- 1 conductor 1,5...4 mm² cu capăt de cablu rigid
- 1 conductor 1,5...4 mm² flexibil
- 1 conductor 1,5...4 mm² flexibil cu manșon de capăt
Lungime de dezizolare a firului: 11 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN 669-1, EN 669-2-2
Certificări produs: GOST, VDE, NF, KEMA, IMQ, CEBEC
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (în stare deschisă), IP40 (în carcasă)
Grad de poluare: 3
Mediu tropical: 2
Umiditate relativă: 95% la 55°C
Interval de temperatură a mediului: -20...50 °C (funcționare), -40...70 °C (depozitare)
