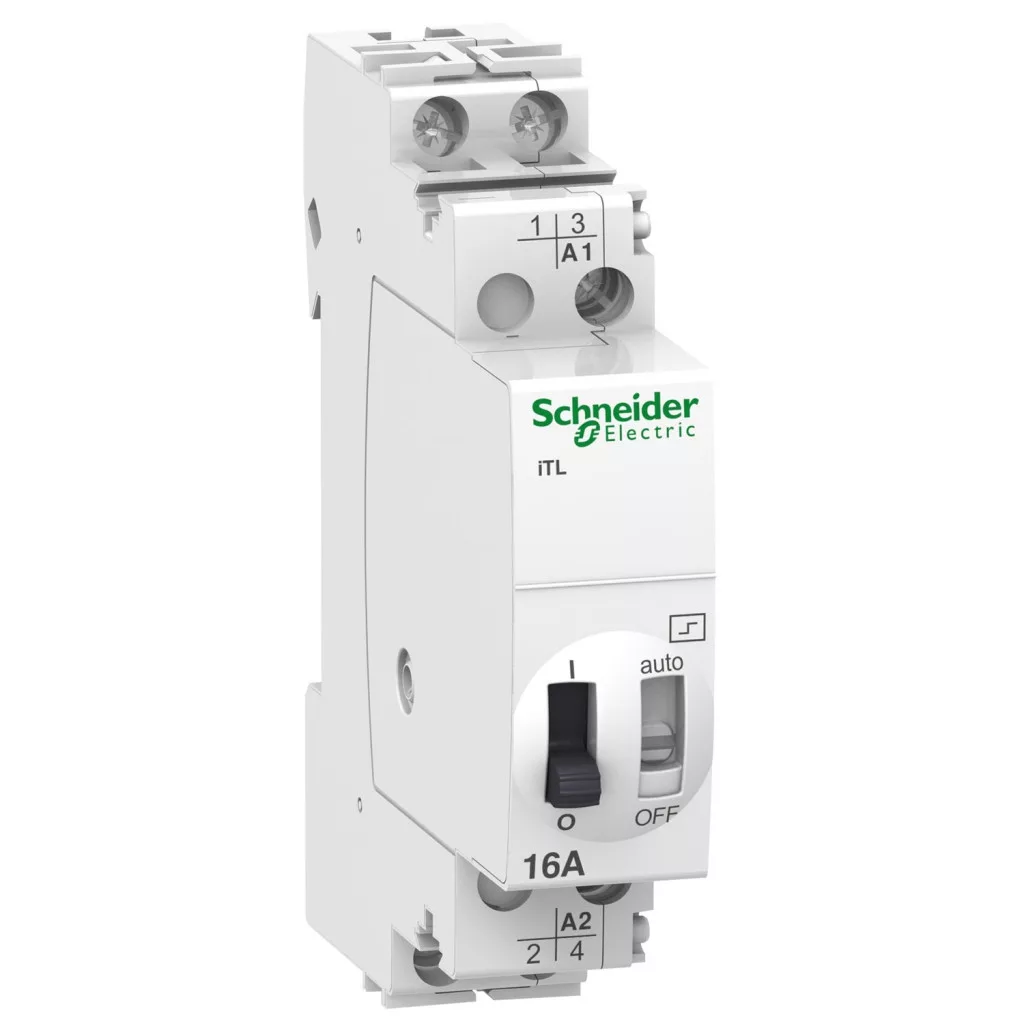

Reléul de impuls cu numărul de articol A9C30112, din gama Schneider Electric Acti9 iTL, este un dispozitiv de comutare electric modern, ușor de instalat și fiabil, care oferă o soluție ideală pentru controlul de la distanță al diverselor sisteme de iluminat și al altor sisteme electrice. Acest model bipolar (2P) cu curent nominal de 16 A are două contacte de închidere (2NO) și poate fi acționat cu tensiune de comandă de 12 V c.c. și 24 V c.a. 50/60 Hz. Funcția principală a releului de impuls Acti9 iTL este aceea de a putea fi controlat prin impulsuri scurte cu ajutorul butoanelor, fiind astfel ideal pentru comutarea iluminatului din coridoare, casa scărilor, depozite, hale industriale sau chiar locuințe. Pe lângă opțiunea de control de la distanță, acesta asigură și control manual, iar indicatorul ON/OFF încorporat oferă întotdeauna un feedback clar cu privire la starea actuală. Funcționarea cu butonul de iluminare (3 mA) permite ca întrerupătorul să fie ușor de găsit chiar și în întuneric. În ceea ce privește parametrii tehnici, modelul A9C30112 funcționează la o tensiune de alimentare de 250 V CA 50/60 Hz, iar frecvența de comutare poate fi de până la 5 operațiuni de comutare/minut sau 100 de operațiuni de comutare/zi. Durata impulsului poate varia între 50 ms și 1 s. Durata de viață electrică a dispozitivului este de 200.000 de cicluri în modul de funcționare AC-21 și de 100.000 de cicluri în modul de funcționare AC-22. Dimensiunile dispozitivului care poate fi montat pe șină DIN sunt: 84 mm înălțime, 18 mm lățime (2 module lățime) și 60 mm adâncime. Conectarea se realizează în mod flexibil, atât pentru circuitul de comandă, cât și pentru circuitul de putere, la o bornă de tip tunel. Pentru circuitul de comandă se pot utiliza cabluri rigide de 0,5-4 mm² sau cabluri flexibile de 1-4 mm², în timp ce circuitul de putere poate fi echipat cu cabluri cu secțiune de 1,5-4 mm². Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere este de 1 Nm. Releul are grad de protecție IP20 în stare deschisă și IP40 dacă este montat într-o carcasă. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, iar pentru depozitare se recomandă o temperatură a mediului cuprinsă între -40 °C și +70 °C. Dispozitivul funcționează fiabil la 55 °C chiar și la o umiditate relativă de 95% și are un grad de contaminare de 3, precum și un grad de rezistență la condiții tropicale de 2. În timpul funcționării, produce un nivel de zgomot de 60 dB, aspect care trebuie luat în considerare la amplasare.
Schneider Electric Acti9 iTL - A9C30112 - Caracteristici tehnice releu cu impulsuri de 16 A
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumire scurtă: iTL
Aplicație: Standard
Poli: 2P
Compoziția contactelor: 2 NO (de închidere)
Curent nominal: 16 A
Tipul rețelei: CA
Tensiunea circuitului de comandă: 24 V CA 50/60 Hz, 12 V CC
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V CA 50/60 Hz
Tipul de comandă: Comandă de la distanță și comandă manuală, deconectare bobină
Tipul semnalului de comandă: Impuls
Frecvența de comutare: 5 operațiuni de comutare/minut, 100 operațiuni de comutare/zi
Durata impulsului: 50 ms...1 s
Tipul telecomenzii: Buton luminos 3 mA
Indicator local: Indicator ON/OFF
Mod de montare: Fix
Suprafață de montare: Șină DIN
Lățime modul: 2 (pas de 9 mm)
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - borne
Circuit de comandă: Borne de tip tunel
- 1 cablu(uri) 0,5…4 mm² rigid(e)
- 1 cablu(cabluri) 0,5…4 mm² cu capăt rigid
- 1 cablu (cabluri) 1…4 mm² flexibil
- 1 cablu (cabluri) 1…4 mm² flexibil cu manșon de capăt
Circuit de putere: Bornieră tip tunel
- 1 cablu (cabluri) 1,5…4 mm² rigid(e)
- 1 cablu (cabluri) 1,5…4 mm² rigid(e) cu capăt de cablu
- 1 cablu (cabluri) 1,5…4 mm² flexibil(e)
- 1 cablu(cabluri) 1,5…4 mm² flexibile cu manșon de capăt
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN 669-2-2, EN 669-1
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (conform IEC 60529 în stare deschisă), IP40 (conform IEC 60529 în carcasă)
Grad de poluare: 3
Grad de rezistență la condiții tropicale: 2
Umiditate relativă: 95 % la 55 °C
Temperatura mediului în timpul funcționării: -20…50 °C
Temperatura mediului în timpul depozitării: -40…70 °C
