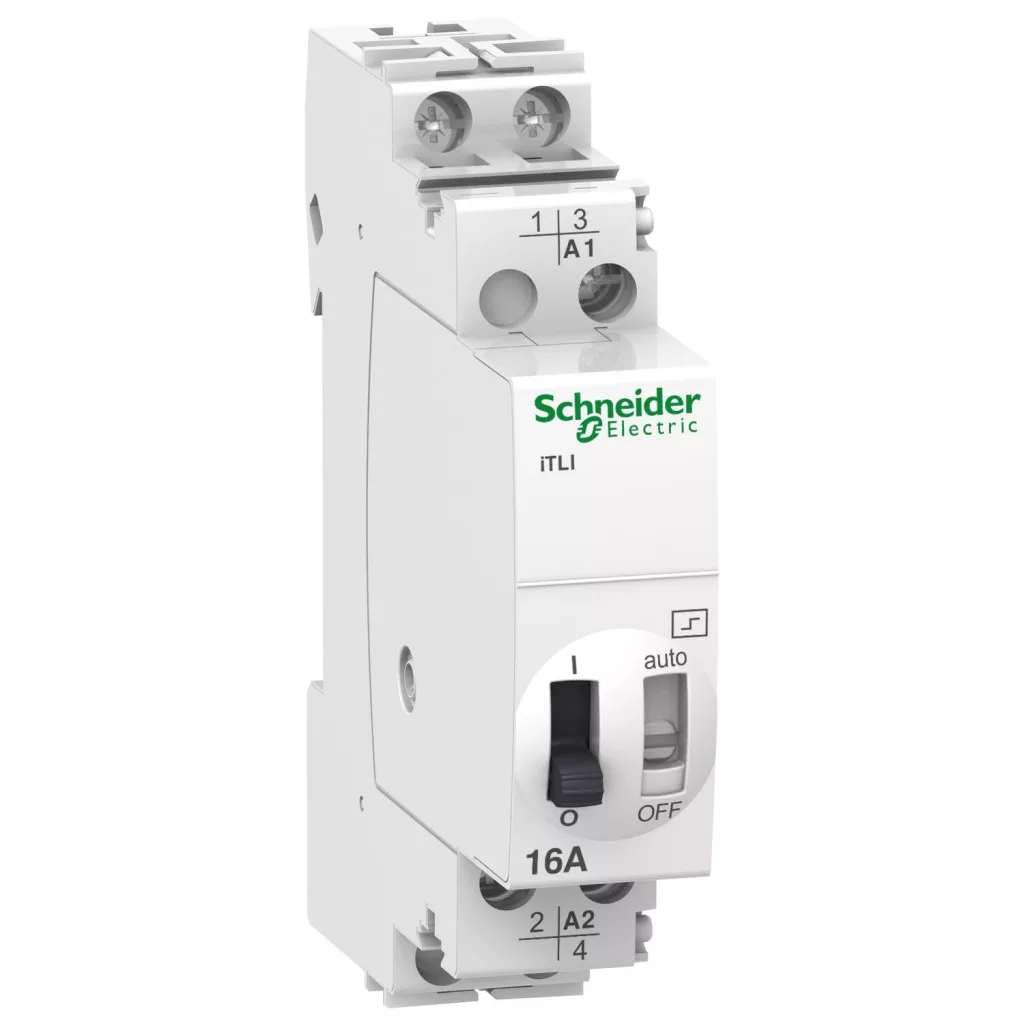

Reléul de impulsuri Schneider Electric din seria Acti 9 iTL (A9C30115) este un dispozitiv de comutare electric extrem de fiabil și versatil, reprezentând alegerea ideală pentru sistemele moderne de automatizare a clădirilor și pentru aplicațiile din casele inteligente. Acest produs compact și inovator oferă o soluție perfectă pentru comutarea de la distanță și pentru diverse sisteme electrice. Reléul de impuls Schneider Electric Acti 9 iTLi este disponibil în versiune bipolară (2P), cu configurație de contacte 1NO+1NC (1 contact normal deschis și 1 contact normal închis), care asigură flexibilitate maximă pentru operațiunile de comutare. Curentul nominal de 16 A permite o gamă largă de aplicații, la o tensiune nominală de funcționare de 250 V c.a. 50/60 Hz. Circuitul de comandă al releului poate fi alimentat cu o tensiune de 24 V c.a. 50/60 Hz sau 12 V c.c., ceea ce oferă posibilități versatile de instalare în diverse medii electrice. Particularitatea releului de impuls Acti 9 iTLi este că poate fi controlat atât de la distanță, cât și manual, și dispune, de asemenea, de o conexiune la bobină. Tipul semnalului de comandă este impuls, durata impulsului fiind reglabilă de la 50 ms la 1 s. Comanda de la distanță se realizează cu ajutorul unui buton luminos de 3 mA, care permite identificarea ușoară a stării de comutare. De asemenea, dispozitivul dispune de un indicator de stare pornit/oprit, care clarifică întotdeauna starea actuală de funcționare. Frecvența de comutație permite 5 operațiuni de comutație pe minut și până la 100 de operațiuni de comutație pe zi, ceea ce satisface cerințele majorității aplicațiilor. Durata de viață electrică este de 200.000 de cicluri pentru AC-21 și de 100.000 de cicluri pentru AC-22, ceea ce garantează o funcționare fiabilă pe termen lung. Relee de impuls Schneider Electric Acti 9 iTLi se montează pe șină DIN, având o lățime de doar 18 mm (2 module, la pas de 9 mm), o înălțime de 84 mm și o adâncime de 60 mm, reprezentând astfel o soluție extrem de compactă pentru dulapurile de comandă. Montarea și conectarea produsului sunt simple: atât circuitul de comandă, cât și cel de putere sunt prevăzute cu conectori de tip tunel, care acceptă atât cabluri rigide, cât și flexibile, cu sau fără capete de cablu. La cablare, lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere al conectorilor este de 1 N.m. Clemele de conectare sunt potrivite în principal pentru cabluri cu secțiune de 0,5-4 mm² în circuitul de comandă și pentru cabluri cu secțiune de 1,5-4 mm² în circuitul de putere.
Schneider Electric Acti 9 iTL - A9C30115 - Releu de impulsuri 16 A, 1NO 1NC, 24 V c.a., 12 V c.c. - Specificații tehnice
Parametri principali
Gama de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumire scurtă a dispozitivului: iTLi
Aplicația dispozitivului: Releu de comutare
Poli: 2P
Compoziția contactelor polilor: 1 NO + 1 NC
Intensitate nominală a curentului: 16 A
Tipul rețelei: AC
Tensiunea circuitului de comandă: 24 V CA 50/60 Hz, 12 V CC
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V CA 50/60 Hz
Tip de comandă: Comandă la distanță și manuală, conectare bobină
Tipul semnalului de comandă: Impuls
Frecvența de comutare: 5 operațiuni de comutare/minut, 100 operațiuni de comutare/zi
Durata impulsului: 50 ms...1 s
Tipul comenzii de la distanță: Buton luminos 3 mA
Indicator local: Indicator PORNIT/OPRIT
Mod de montare: Fixat
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - borne
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Mediu
Standarde: EN 669-2-2, EN 669-1
Certificări produs: GOST, CCC
Etichete de calitate: CEBEC, NF, IMQ, VDE, KEMA
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (în stare deschisă), IP40 (în carcasă)
Grad de poluare: 3
Execuție tropicală: 2
Umiditate relativă: 95% la 55 °C
Temperatura mediului în timpul funcționării: -20...50 °C
Temperatura mediului înconjurător la depozitare: -40...70 °C
