Disjunctorul de mici dimensiuni cu comandă integrată Schneider Electric Acti9 Reflex iC60H Ti24 este un dispozitiv complex și versatil de protecție electrică, care combină funcțiile tradiționale de protecție ale disjunctoarelor cu capacități avansate de comandă de la distanță. Acest produs cu 4 poli, caracteristică C și curent nominal de 10 amperi (A9C65410) este soluția ideală pentru aplicații în care monitorizarea și controlul de la distanță sunt de o importanță critică. Disjunctorul Reflex iC60H Ti24 face parte din populara gamă de produse Acti9 de la Schneider Electric, care oferă performanțe și fiabilitate remarcabile pentru rețelele electrice industriale și comerciale. Această versiune cu 4 poli asigură protecție completă pentru toate fazele și conductorul neutru în rețelele de curent alternativ (AC). Caracteristica C a unității de declanșare termomagnetică încorporată creează un echilibru ideal între protecția împotriva supracurentului și cea împotriva curentului de scurtcircuit, în special în cazul sarcinilor inductive, cum ar fi sistemele de iluminat, motoarele sau transformatoarele. Mini-întrerupătorul are o capacitate de întrerupere remarcabilă: 30 kA în rețeaua de 220-240 V CA și 15 kA în rețeaua de 380-415 V CA, ceea ce corespunde standardului EN/IEC 60947-2. Aparatul are o tensiune nominală de izolație de 500 V CA. Adevărata particularitate a modelului Reflex iC60H Ti24 este funcția de telecomandă integrată, care permite acționarea aparatului prin impuls, semnal continuu sau comutator local. Circuitul de comandă poate fi acționat la mai multe niveluri de tensiune: 230 V CA, 24 V CA, 48 V CA, 24 V CC sau 48 V CC. Acest lucru asigură o flexibilitate extraordinară pentru integrarea în diverse sisteme de automatizare și este compatibil și cu PLC-urile. Reflex iC60H Ti24 este echipat cu un sistem avansat de semnalizare locală: LED-ul verde indică starea de pornire, cel roșu indică o eroare, iar LED-urile intermitente indică diferite stări (declanșat, în așteptare, supraîncălzire). Aparatul poate fi montat pe o șină DIN simetrică de 35 mm și ocupă 13 pasuri de 9 mm pe placa de montare. Dimensiuni: 84 mm înălțime, 117 mm lățime și 77 mm adâncime. Este disponibil în culoarea albă. Durata de viață mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică, în categoria AC-1, este, de asemenea, de 50.000 de cicluri. Aparatul are grad de protecție IP20 conform standardului IEC 60529 și poate fi utilizat în medii cu grad de poluare 3 și nivel de tropicalizare 2. Funcționează la o umiditate relativă de până la 93% la 40 °C.

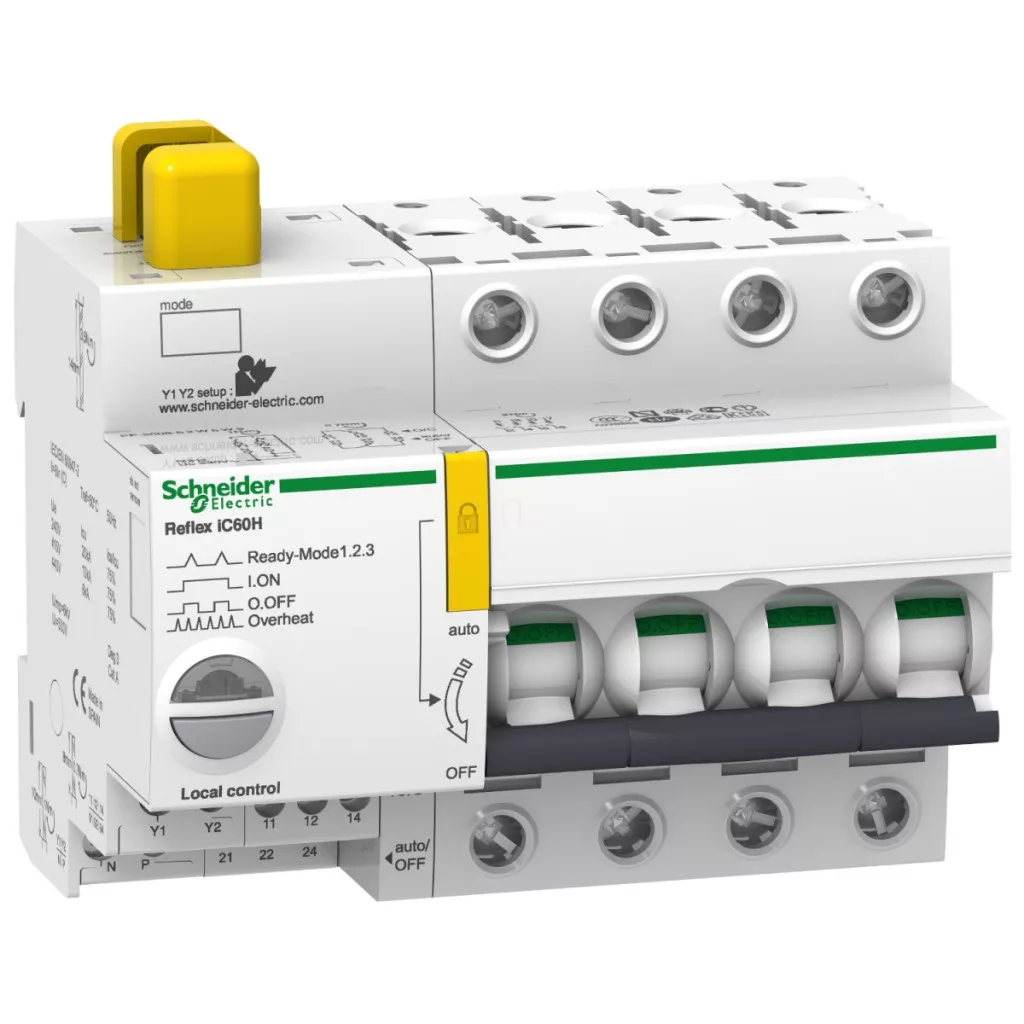

Schneider Electric Acti 9 Reflex iC60H - A9C65410 - comandă cu întrerupător încorporat, 4P, C, 10A - specificații tehnice
Caracteristici principale
Aplicație: Comandă, Distribuție
Gama de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60H
Tipul produsului: Disjunctor mic cu comandă integrată
Poli: 4P
Număr de poli protejați: 4
Tipul rețelei: CA
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: C
Parametri tehnici
Curent nominal [In]: 10 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: H
Capacitate de întrerupere: 30 kA Icu 220...240 V CA 50/60 Hz (EN/IEC 60947-2)
15 kA Icu 380...415 V CA 50/60 Hz (EN/IEC 60947-2)
Tensiune nominală de izolație [Ui]: 500 V CA
Indicator de poziție contact: Da
Tip de comandă: Comandă la distanță cu impuls
Comandă la distanță cu comandă continuă
Buton PORNIT/OPRIT
Comutator
Tipul semnalului de comandă: Tensiune foarte joasă menținută
Impuls
Menținută
Indicator local: LED verde: dispozitiv PORNIT
LED roșu: eroare
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
LED intermitent: dispozitiv supraîncălzit
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
24 V CA 50/60 Hz
48 V CA 50/60 Hz
24 V CC
48 V CC
Tensiune nominală de alimentare [Us]: 230 V CA 50/60 Hz
Caracteristici de montare și fizice
Mod de montare: Fixat
Suprafață de montare: Șină DIN simetrică de 35 mm
Intervale de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Se poate închide cu lacăt: Da
Opțiuni de închidere: Lacăt în poziția OFF
Protecție la scurtcircuit la pământ: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Nivel de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Clasă tropicală: 2
Umiditate relativă: 93% la 40 °C
