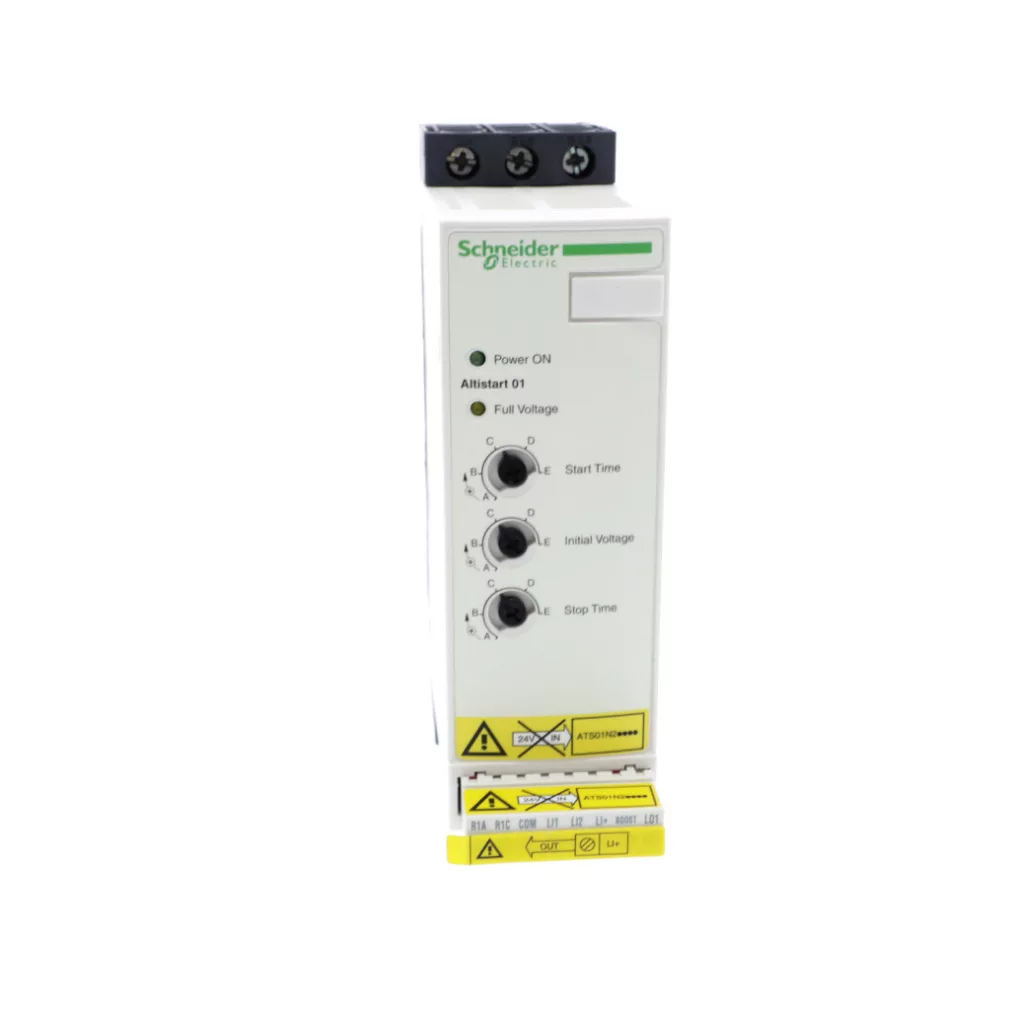

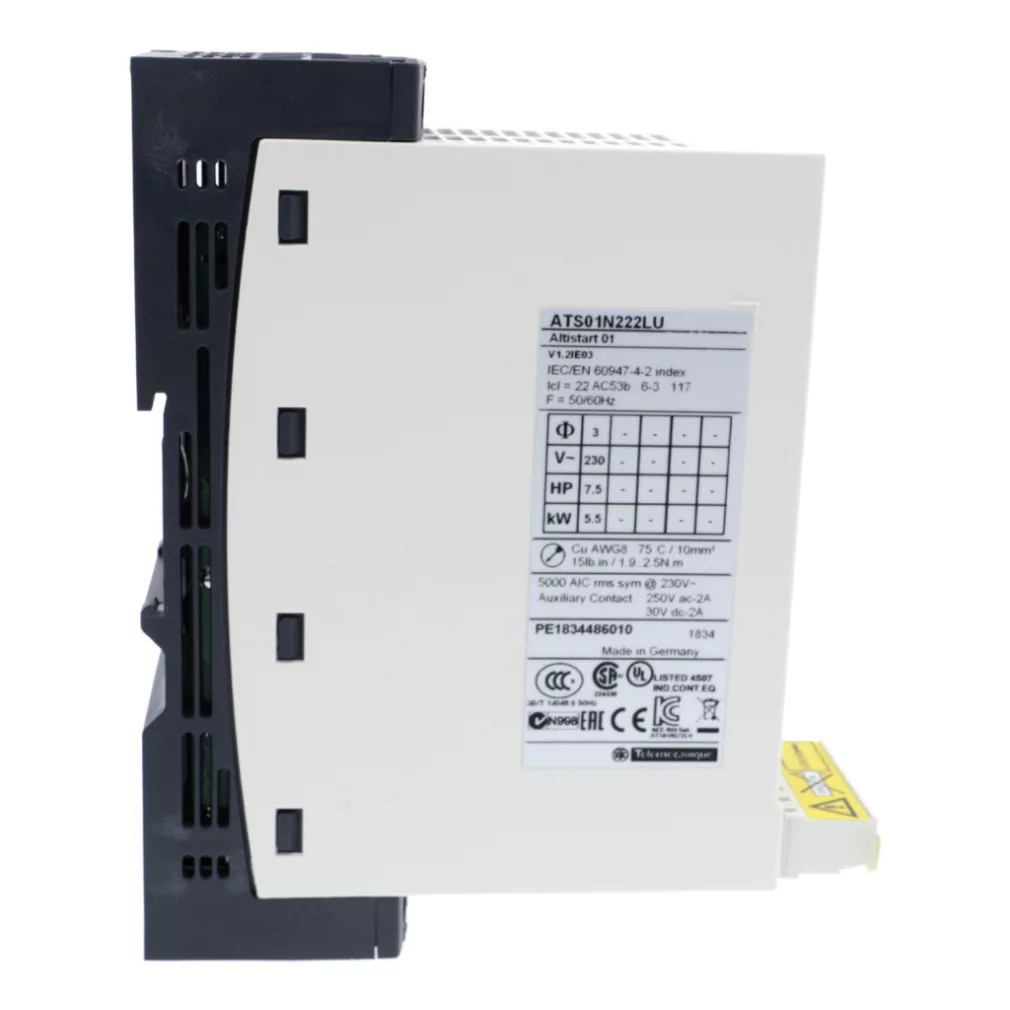

ATS01N222LU este un starter compact din seria Altistart 01 de la Schneider Electric, conceput special pentru pornirea și oprirea motoarelor asincrone. Acest dispozitiv de mare putere permite pornirea blândă și treptată a motoarelor trifazate de 4-5,5 kW în intervalul 200-240 V, ceea ce reduce semnificativ sarcina mecanică și electrică în timpul procesului de pornire. Cu un curent nominal de 22 A, starterul ATS01N222LU asigură pornirea ușoară a motorului prin intermediul funcției de rampă de tensiune, a cărei durată poate fi reglată între 1 și 10 secunde. Dispozitivul oferă, de asemenea, o funcție de oprire lentă, care poate fi reglată, de asemenea, într-un interval de 1-10 secunde. Această dublă funcție reprezintă o soluție excelentă în aplicațiile în care pornirea și oprirea bruscă ar putea deteriora echipamentul sau dispozitivul acționat. Cuplul de pornire poate fi reglat între 30 și 80% din cuplul implicit, permițând o adaptare optimă la diferite caracteristici de sarcină. ATS01N222LU dispune de o funcție de bypass integrată, care reduce pierderile de căldură și crește eficiența energetică a dispozitivului. În timpul funcționării normale, pierderea de putere este de doar 4,5 W, iar în starea tranzitorie de doar 124,5 W. Dispozitivul are grad de protecție IP20 și funcționează la sarcina maximă la temperaturi ambientale cuprinse între -10 °C și +40 °C (poate fi operat cu o reducere a curentului de 2% între 40 și 50 °C). Tensiunea circuitului de comandă este integrată, iar dispozitivul dispune de două intrări logice (LI1, LI2) și o funcție BOOST, care permit utilizarea funcțiilor de oprire, rulare și boost la pornire. O caracteristică remarcabilă a starterului Schneider Electric ATS01N222LU este flexibilitatea de instalare, care permite atât montarea pe șină DIN simetrică de 35 mm, cât și fixarea cu șuruburi. Aparatul are dimensiuni compacte (154 mm înălțime, 45 mm lățime și 131 mm adâncime), ceea ce permite o instalare care economisește spațiu chiar și în dulapurile de comandă înguste. Designul prevăzut cu radiator asigură o disipare adecvată a căldurii, garantând astfel o durată lungă de viață. ATS01N222LU este alegerea potrivită pentru acționarea mașinilor simple, unde este importantă protecția motorului și a mecanismului acționat. Dispozitivul deține certificări internaționale (UL, CSA, GOST, C-Tick, CCC) și este conform cu standardul EN/IEC 60947-4-2. Startorul moale dispune de protecție avansată împotriva interferențelor electromagnetice (EMC) și rezistă la vibrații și șocuri conform standardelor aplicabile. Aceste caracteristici fac din ATS01N222LU o alegere fiabilă în mediul industrial, unde fiabilitatea și durata lungă de viață sunt de o importanță deosebită.
Schneider Electric Altistart 01 - ATS01N222LU - dispozitiv de pornire/oprire progresivă, 22 A, 5,5 kW, 3f, 200…240VAC, 2 faze controlate date tehnice
Parametri tehnici de bază
Gama de produse: Altistart 01
Tipul produsului: Dispozitiv de pornire progresivă
Destinare: Motoare asincrone
Aplicație specială: Pentru mașini simple
Denumire scurtă a dispozitivului: ATS01
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200...240 V - 10...10 %
Puterea motorului kW: 4 kW, trifazic la 200...240 V
5,5 kW, trifazic la 200...240 V
Puterea motorului CP: 5 CP, trifazic la 200...240 V
7,5 CP, trifazic la 200...240 V
Curent nominal de pornire: 22 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 110 A la sarcină nominală
Tip de pornire: Pornire cu rampă de tensiune
Dispersie de putere: 124,5 W în stare tranzitorie
4,5 W la sarcină maximă și la sfârșitul pornirii
Caracteristici suplimentare
Mod de montare: Cu radiator
Funcții disponibile: Bypass integrat
Limite de tensiune de alimentare: 180…264 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvență de rețea: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de comandă: Încorporat în starter
Timp de pornire: 1 s / 100
5 s / 20
10 s / 10
Reglabil între 1-10 s
Timp de decelerare: Reglabil între 1-10 s
Cuplu de pornire: 30...80 % din cuplul de pornire al motorului conectat direct la rețea
Tipul intrării discrete: Funcții logice (LI1, LI2, BOOST) de oprire, funcționare și boost la pornire <= 8 mA 27 kOhm
Tensiunea intrării discrete: 24...40 V
Logica intrării discrete: Pozitiv LI1, LI2, BOOST în stare 0: < 5 V și <= 0,2 mA; în starea 1: > 13 V, >= 0,5 mA
Curent de ieșire discret: 2 A DC-13
3 A AC-15
Tip de ieșire discretă: Colector deschis semnal logic LO1 sfârșit pornire
Ieșire releu R1A, R1C NO
Tensiune de ieșire discretă: 24 V (limite de tensiune: 6...30 V) logică cu colector deschis
Curent minim de comutație: 10 mA la 6 V DC pentru ieșirile de releu
Curent maxim de comutație: Ieșiri de releu: 2 A la 250 V AC cos phi = 0,5 și L/R = 20 ms la sarcină inductivă
Ieșiri de releu: 2 A la 30 V CC cu cos phi = 0,5 și sarcină inductivă L/R = 20 ms
Tipul afișajului: 1 LED (verde) pentru starea pornită a starterului
1 LED (galben) pentru atingerea tensiunii nominale
Caracteristici fizice și de mediu
Grad de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6
1,5 mm vârf la vârf (f= 3…13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5…95 % fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura mediului de funcționare: -10…40 °C (fără reducere a curentului)
40…50 °C (reducere a curentului de 2 % la fiecare °C)
Temperatura de depozitare: -25…70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a curentului
> 1000 m reducere a curentului de 2,2 % la fiecare 100 m
Dimensiuni
Înălțime: 154 mm
Lățime: 45 mm
Adâncime: 131 mm
Greutate netă: 0,56 kg
Cod de compatibilitate: ATS01N2
Interval de putere a motorului AC-3: 4…6 kW la 200…240 V la 3 faze
