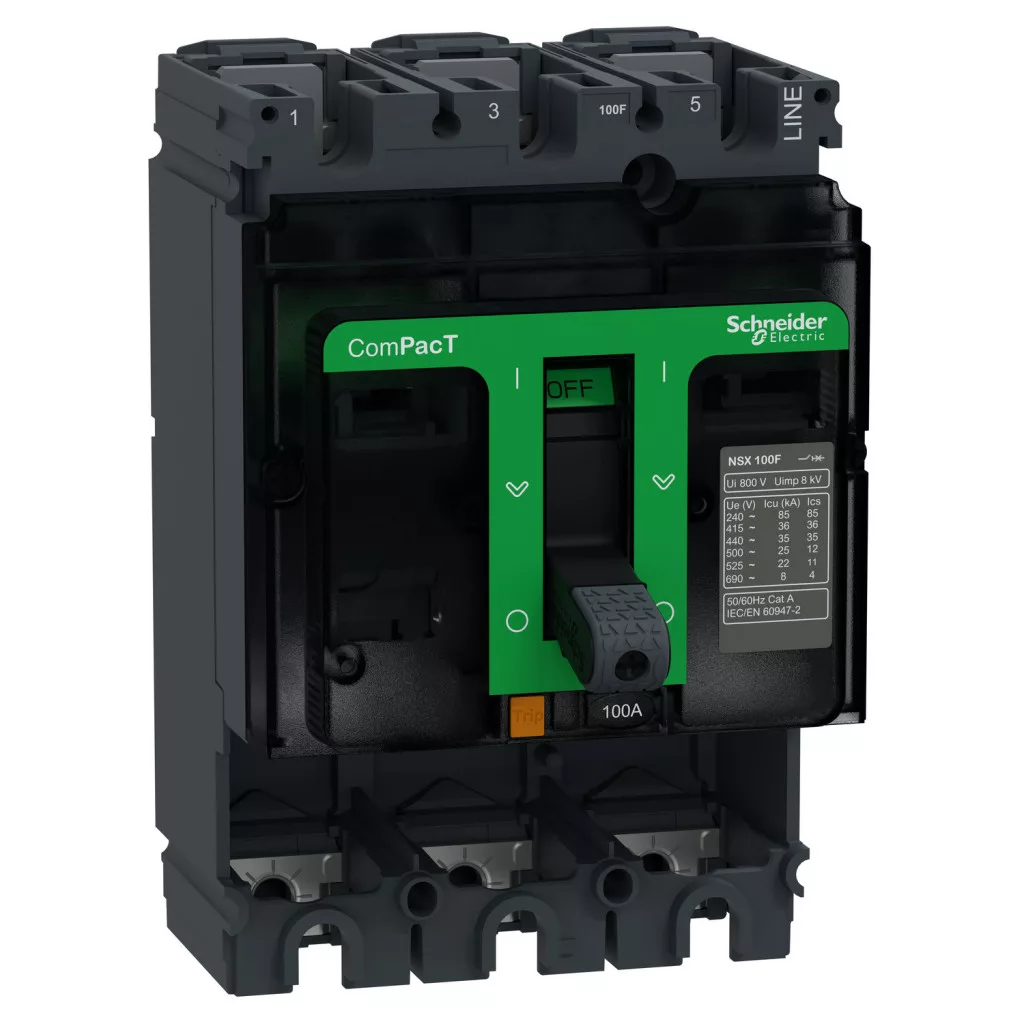

Schneider Electric ComPacT NSX (2021) - C10F3 - Cadru de bază pentru întrerupător, NSX100F, 36 kA, 415 V c.a., 50/60 Hz, 100 A, fără unitate de declanșare, 3P

Protecție: IP40

Lățime: 140 mm

Lungime: 195 mm

Înălțime: 110 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric ComPacT NSX (2021) - C10F3 - Cadru de bază pentru întrerupător, NSX100F, 36 kA, 415 V c.a., 50/60 Hz, 100 A, fără unitate de declanșare, 3P

Name: Schneider Electric ComPacT NSX (2021) - C10F3 - Cadru de bază pentru întrerupător, NSX100F, 36 kA, 415 V c.a., 50/60 Hz, 100 A, fără unitate de declanșare, 3P
Brand: Schneider Electric Zrt.
SKU: 3606481999320
Price: 1004.68 RON
Availability: InStock

PRV:1 345,19 RON

1 004,68 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 966,91 RON preț net 799,10 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX100F este un dispozitiv profesional de protecție electrică de calitate industrială, care oferă o soluție eficientă pentru aplicațiile de distribuție. Acest produs, cu denumirea C10F3, face parte din gama ComPacT NSX, recunoscută pe scară largă pentru fiabilitatea și versatilitatea sa în domeniul protecției sistemelor electrice. Carcasa de bază a întrerupătorului de tip NSX100F are o configurație cu 3 poli, un curent nominal de 100 A (la 40 °C) și o capacitate de întrerupere remarcabilă de 36 kA la o tensiune de 380/415 V c.a. și o frecvență de 50/60 Hz. Este important de reținut că acest cadru de bază este comercializat fără unitate de declanșare, astfel încât, pentru a beneficia pe deplin de funcțiile de protecție, acesta trebuie completat cu o unitate de declanșare care poate fi comandată separat. Carcasa de bază este compatibilă cu orice tip de unitate de declanșare, inclusiv cu unitățile de declanșare avansate cu funcție integrată de măsurare a puterii (I, U, P, E, THD, CosPhi). Întrerupătorul ComPacT NSX100F are parametri electrici excelenți: tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz (conform IEC 60947-2), tensiunea nominală de izolație este de 800 V c.a. 50/60 Hz, iar rezistența la tensiune de impuls este de 8 kV. Capacitatea de întrerupere variază în funcție de nivelul de tensiune: 85 kA la 220/240 V c.a., 36 kA la 380/415 V c.a., la 440 V c.a. este de 35 kA, la 500 V c.a. de 25 kA, la 525 V c.a. de 22 kA, iar la 660/690 V c.a. de 8 kA. Capacitatea nominală de întrerupere (Ics) este, de asemenea, remarcabilă, atingând, de exemplu, 36 kA la 380/415 V c.a. Durata de viață mecanică este de 50.000 de cicluri de comutație, în timp ce durata de viață electrică variază între 10.000 și 50.000 de cicluri, în funcție de sarcină. Codul C10F3 indică clasificarea tehnică a produsului: F reprezintă clasa de capacitate de întrerupere (36 kA la 415 V CA). Caracteristicile fizice ale cadrului de bază al întrerupătorului sunt, de asemenea, remarcabile: lățimea este de 105 mm, înălțimea de 161 mm, iar adâncimea de 86 mm. Montarea este prevăzută pentru fixare, putând fi fixat pe panoul din spate. Conexiunile sunt amplasate în față, atât pe partea superioară, cât și pe cea inferioară, cu un pas de conectare de 35 mm. Produsul are grad de protecție IP40 (conform IEC 60529) și rezistență la impact IK07 (conform IEC 62262). Are clasa de protecție la contact de categoria II pe panoul frontal și este proiectat pentru gradul de poluare 3 (conform IEC 60664-1). Are un interval larg de temperatură de funcționare: poate fi utilizat între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -50 °C și +85 °C.

Schneider Electric ComPacT NSX (2021) - C10F3 - Cadru de bază pentru întrerupător, NSX100F, 36 kA 415 VAC 50/60 Hz, 100 A, fără unitate de declanșare, 3P date tehnice

Caracteristici de bază

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX100F

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Parametri electrici

Curent nominal [In]: 100 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Aptitudine de decuplare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

Capacitate de întrerupere: 10 kA 600 V CA 50/60 Hz conform UL 508

25 kA 480 V CA 50/60 Hz conform UL 508

85 kA 240 V CA 50/60 Hz conform UL 508

22 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2

25 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2

35 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2

36 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2

8 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2

85 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2

Cod de capacitate de întrerupere: F 36 kA 415 V CA

Comandă și montare

Tipul de comandă: Manetă de comutare

Mod de montare: Fix

Date suplimentare

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare [Ics]: 11 kA 525 V c.a. 50/60 Hz conform IEC 60947-2

35 kA 440 V c.a. 50/60 Hz conform IEC 60947-2

36 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2

4 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2

85 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2

12,5 kA 500 V c.a. 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 50000 de cicluri conform IEC 60947-2

Durată de viață electrică: 10.000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2

20.000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2

30.000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2

50.000 de cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2

Caracteristici mecanice

Suport de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 35 mm

Tip de protecție: Fără protecție

Lățime (W): 105 mm

Înălțime (H): 161 mm

Adâncime (D): 86 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categorie de supratensiune: III

Clasă de protecție la atingere: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Nivel de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Temperatura mediului în timpul funcționării: -25...70 °C

Temperatura mediului în timpul depozitării: -50...85 °C

Date

Protecție

IP40

Lățime

140 mm

Lungime

195 mm

Înălțime

110 mm

EAN prezentat

3606481999320

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

K1F003MCH adatlap letöltése

Greutate

1,447 kg/bucată

Numar articol

3606481999320
