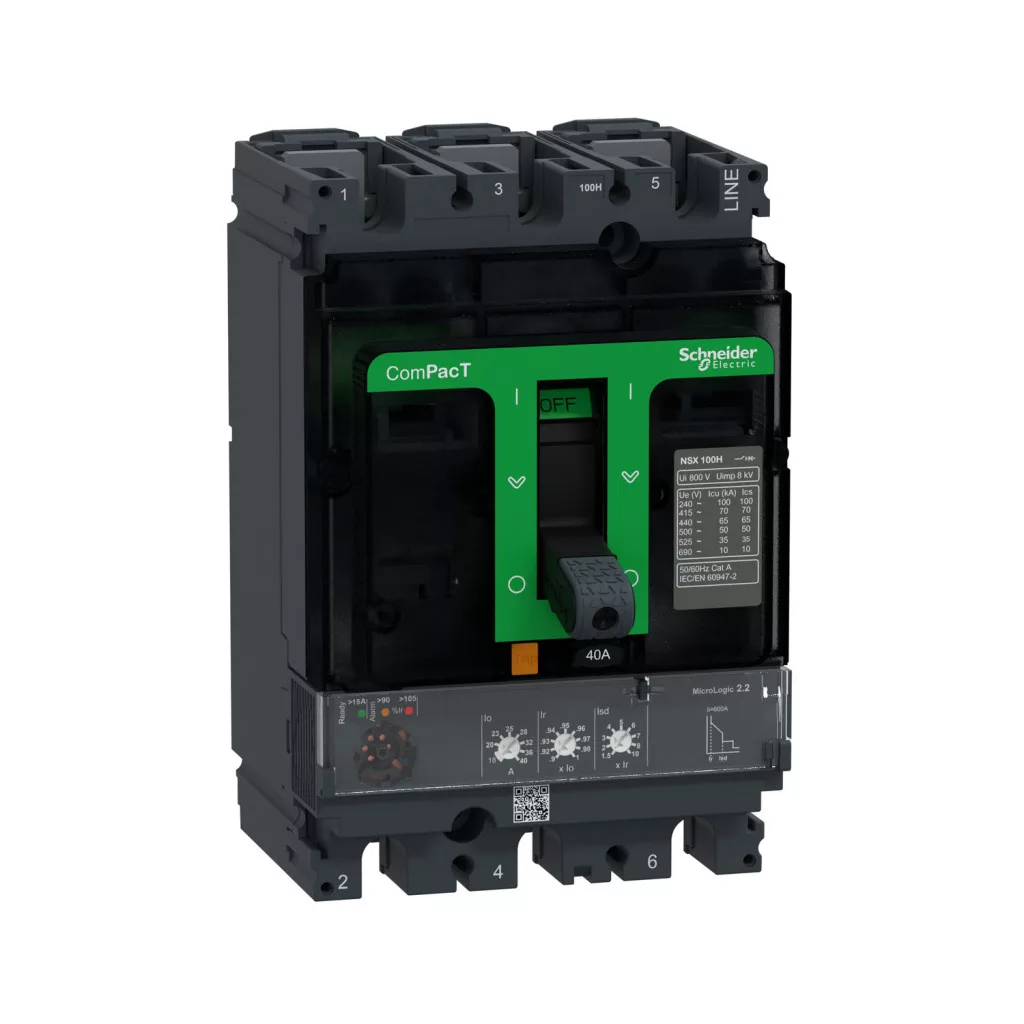

Schneider Electric ComPacT NSX (2021) - C10H32D040 - Întrerupător NSX100H, 70 kA 415 VCA, unitate de declanșare MicroLogic 2.2 40 A, 3P3d

Protecție: IP40

Lățime: 115 mm

Lungime: 190 mm

Înălțime: 140 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric ComPacT NSX (2021) - C10H32D040 - Întrerupător NSX100H, 70 kA 415 VCA, unitate de declanșare MicroLogic 2.2 40 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C10H32D040 - Întrerupător NSX100H, 70 kA 415 VCA, unitate de declanșare MicroLogic 2.2 40 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606481998590
Price: 2453.85 RON
Availability: InStock

PRV:3 285,55 RON

2 453,85 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 2 361,63 RON preț net 1 951,76 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric ComPacT NSX100H C10H32D040 este un întrerupător de circuit de înaltă calitate, cu 3 poli, cu protecție 3D, conceput special pentru aplicații de distribuție. Echipat cu unitatea de declanșare electronică MicroLogic 2.2, dispozitivul are un curent nominal de 40 A la o temperatură ambiantă de 40 °C și poate fi utilizat extrem de versatil în diverse sisteme electrice. Ca parte a seriei ComPacT NSX, acest întrerupător se mândrește cu o capacitate de întrerupere remarcabilă: 70 kA la o tensiune de 380/415 V c.a. (50/60 Hz), conform standardului IEC 60947-2. În plus, oferă performanțe impresionante și la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Conform standardului UL 60947-4-1, acesta prezintă valori remarcabile: 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 10 kA la 600 V c.a. Codul de capacitate de întrerupere „H” înseamnă 70 kA la 415 V c.a. Unitatea de declanșare electronică MicroLogic 2.2 asigură funcții de protecție LSoI: L pentru protecția cu întârziere lungă împotriva suprasarcinilor, So pentru protecția cu întârziere scurtă împotriva scurtcircuitelor cu întârziere fixă și I pentru protecția instantanee împotriva scurtcircuitelor. Protecția împotriva suprasarcinilor (Ir) poate fi reglată în intervalul 18-40 A, cu 9 setări diferite. Timpul de întârziere al protecției cu întârziere lungă (tr) este fix: 400 s la un curent de 1,5 × Ir, 16 s la un curent de 6 × Ir și 11 s la un curent de 7,2 × Ir. Aparatul dispune de o memorie termică de 20 de minute înainte și după declanșare. Protecția la scurtcircuit de scurtă durată (Isd) este, de asemenea, reglabilă cu 9 setări, în intervalul 1,5–10 × Ir, cu întârziere fixă. Valoarea protecției la scurtcircuit instantaneu (Ii) este fixă la 600 A. LED-urile încorporate indică starea de funcționare (verde intermitent), suprasarcina la 105% Ir (roșu) și suprasarcina la curentul de 90% Ir (portocaliu). Întrerupătorul C10H32D040 are fixare fixă, cu conectare frontală în partea superioară și inferioară, cu o distanță de conectare de 35 mm. Poate fi montat atât orizontal, cât și vertical, sau poate fi fixat pe suprafața din spate. Dimensiunile dispozitivului sunt compacte: 105 mm lățime, 161 mm înălțime și 86 mm adâncime. Pierderea de putere a întrerupătorului pe pol este de doar 1,3 W. Întrerupătorul este adecvat și pentru deconectare conform standardului EN/IEC 60947-2 și aparține categoriei de utilizare A. Rezistența sa electrică și mecanică este remarcabilă: durata de viață mecanică este de 50.000 de cicluri de comutație, în timp ce durata de viață electrică este de 50.000 de cicluri la 440 V In/2, 30.000 de cicluri la 440 V In, 20.000 de cicluri la 690 V In/2 și 10.000 de cicluri la 690 V In. Specificațiile de funcționare în mediu ale întrerupătorului C10H32D040 sunt, de asemenea, remarcabile: interval de temperatură de funcționare de -25...70 °C, 0...95% umiditate relativă. Poate fi utilizat fără reducerea sarcinii până la o altitudine de 0...2000 m deasupra nivelului mării, iar între 2000...5000 m cu reducerea sarcinii. Aparatul are categoria de supratensiune III, gradul de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform standardului IEC 62262. Panoul frontal are clasa de protecție la contact II și corespunde gradului de poluare 3 conform IEC 60664-1.

Schneider Electric ComPacT NSX (2021) - C10H32D040 - Întrerupător NSX100H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.2 40 A, 3P3d date tehnice

Caracteristici generale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX100H

Tipul produsului sau al componentei: Întrerupător

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Descrierea polilor protejați: 3D

Curent nominal: 40 A (la 40 °C)

Tensiune nominală de funcționare: 690 V CA 50/60 Hz

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Aptitudine de deconectare: Da, conform standardului EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

100 kA Icu la 220/240 V CA 50/60 Hz conform IEC 60947-2

70 kA Icu la 380/415 V CA 50/60 Hz conform IEC 60947-2

65 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2

50 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2

35 kA Icu 525 V CA 50/60 Hz, conform IEC 60947-2

10 kA Icu 660/690 V CA la 50/60 Hz conform IEC 60947-2

85 kA Icu 240 V CA la 50/60 Hz conform UL 60947-4-1

65 kA Icu 480 V CA la 50/60 Hz conform UL 60947-4-1

10 kA Icu la 600 V CA 50/60 Hz conform UL 60947-4-1

Date privind unitatea de declanșare

Denumirea unității de declanșare: MicroLogic 2.2

Tehnologia unității de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoI

Valoarea nominală a unității de declanșare: 40 A la 40 °C

Tipul setării de declanșare cu întârziere lungă Ir (protecție termică): Reglabil, 9 setări

Interval de reglare a declanșării protecției cu întârziere lungă: 18...40 A

Tipul setării de întârziere a protecției cu întârziere lungă tr: Fix

Intervalul de setare a întârzierii pentru protecția cu întârziere lungă: 400 s pentru 1,5 x Ir, 16 s pentru 6 x Ir, 11 s pentru 7,2 x Ir

Memorie termică: 20 de minute înainte și după declanșare

Setare de declanșare a protecției cu întârziere scurtă, tip Isd: Reglabilă, 9 setări

Interval de setare a declanșării protecției cu întârziere scurtă: 1,5...10 x Ir

Tipul setării de declanșare a protecției instantanee Ii: Fix

Intervalul de setare a declanșării protecției instantanee: 600 A

Caracteristici fizice

Tipul de comandă: Comutator basculant

Mod de montare a întrerupătorului: Fix

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 35 mm

Bază de fixare: Spate

Poziție de montare: Orizontală și verticală, Montabil pe spate

Lățime: 105 mm

Înălțime: 161 mm

Adâncime: 86 mm

Alte caracteristici

Pierdere de putere pe pol: 1,3 W

Durată de viață mecanică: 50000 de cicluri

Durată de viață electrică: 50000 de cicluri la 440 V In/2, 30000 de cicluri la 440 V In, 20.000 de cicluri la 690 V In/2, 10.000 de cicluri la 690 V In

Număr de orificii: 5 orificii

Indicator local: LED intermitent (verde) pentru starea de funcționare, LED 105 % Ir (roșu) pentru suprasarcină, LED 90 % Ir (portocaliu) pentru suprasarcină

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasă de protecție la atingere: Clasa II pe fața frontală

Grad de poluare: 3, conform standardului IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Temperatura mediului de funcționare: -25...70 °C

Temperatura mediului de depozitare: -50...85 °C

Umiditate relativă: 0...95 %

Altitudine de funcționare: 0...2000 m fără reducerea sarcinii, 2000 m...5000 m cu reducerea sarcinii

Date

Protecție

IP40

Lățime

115 mm

Lungime

190 mm

Înălțime

140 mm

EAN prezentat

3606481998590

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C10H32D040 adatlap letöltése

Greutate

2,23 kg/bucată

Numar articol

3606481998590
