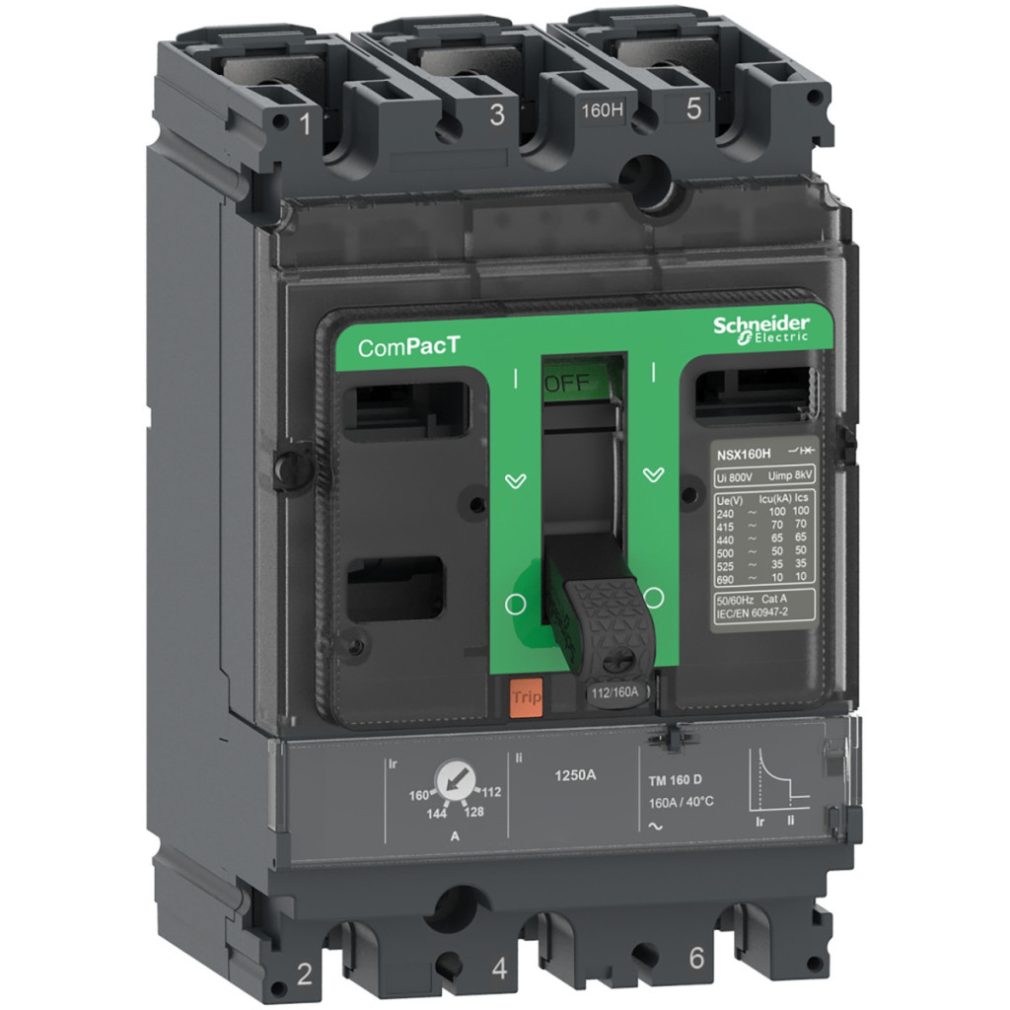

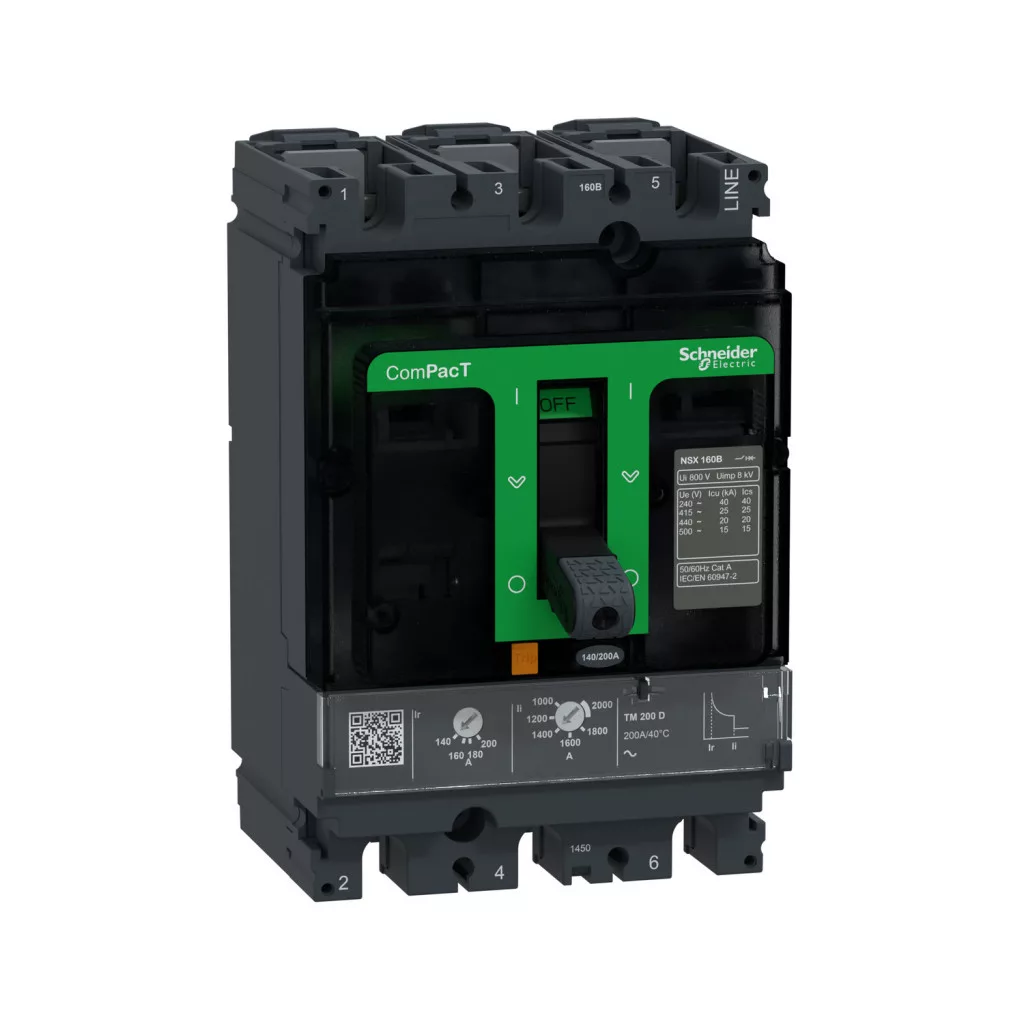

Întrerupătorul Schneider Electric ComPacT NSX160B este un dispozitiv extrem de fiabil și performant, conceput special pentru protecția sistemelor de distribuție. C16B3TM100 are un curent nominal de 100 A la o temperatură ambiantă de 40 °C și este disponibil într-o versiune cu 3 poli (3P), protejând toți cei trei poli (3D). Întrerupătorul ComPacT NSX160B este ideal pentru protecția eficientă a sistemelor de distribuție electrică în instalații industriale și comerciale. Întrerupătorul aparține clasei de capacitate de întrerupere B, ceea ce înseamnă o capacitate de întrerupere de 25 kA la 415 VAC. Gama largă de capacități de rupere (40 kA la 220/240 V c.a., 25 kA la 380/415 V c.a., 20 kA la 440 V c.a. și 15 kA la 500 V c.a.) permite utilizarea eficientă într-o varietate de aplicații. Produsul este conform cu standardul EN/IEC 60947-2 și este adecvat și pentru izolare. Întrerupătorul NSX160B are o tensiune maximă de funcționare de 690 V c.a. 50/60 Hz și o tensiune de izolare de 800 V c.a. Are o unitate de declanșare termomagnetică (TM-D) C16B3TM100, care oferă protecție dublă: protecție la suprasarcină (L - termică) și protecție la scurtcircuit (I - magnetică). Declanșarea cu întârziere lungă (protecție la suprasarcină) poate fi setată în intervalul 0,7...1 x In, în timp ce declanșarea instantanee (protecție la scurtcircuit) este fixată la 800 A. Această protecție dublă asigură siguranța maximă a sistemului în diverse condiții de sarcină și defect. Intervalul de întârziere a declanșării termice este de 120-400 s la un curent de 1,5 x In și de 15 s la un curent de 6 x Ir. Întrerupătorul NSX160B este extrem de durabil, cu o durată de viață mecanică de 40.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 7.500 și 40.000 de cicluri, în funcție de sarcină. Produsul poate fi montat pe panoul din spate, fie orizontal, fie vertical, sau așezat plat pe panoul din spate. Conexiunile în sus și în jos se fac din față, cu un pas de conexiune de 35 mm. Dimensiunile dispozitivului sunt: 105 mm lățime, 161 mm înălțime și 86 mm adâncime. Are protecție IP40 conform IEC 60529 și este rezistent la impacturi mecanice IK07 conform IEC 62262. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, umiditatea relativă 0-95%, și poate fi utilizat până la o altitudine maximă de 2000 m fără nicio reducere a performanței, și între 2000 și 5000 m cu o reducere a performanței.
Schneider Electric ComPacT NSX (2021) - C16B3TM100 - Întrerupător NSX160B, 25 kA 415 VAC, unitate de declanșare TMD 100 A, 3P3d date tehnice
Caracteristici cheie
Linie de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160B
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
40 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA Icu 380/415 V AC 50/60 Hz, conform IEC 60947-2
20 kA Icu 440 V AC 50/60 Hz, conform IEC 60947-2
15 kA Icu 500 V CA 50/60 Hz, conform IEC 60947-2.Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Valoarea nominală a unității de declanșare: 100 A la 40 °C
Setări
Tipul setării declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul de setare a întârzierii protecției cu întârziere lungă tr: Fixă
Intervalul de setare a întârzierii lungi [tr]: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tip de setare a declanșării protecției instantanee Ii: Fixă
Interval de setare a declanșării protecției instantanee [Ii]: 800 A
Caracteristici fizice
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, montată în spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța de conectare: 35 mm
Număr de prize: 5 prize
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție la atingere: Panou frontal clasa II
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000...5000 m cu reducerea performanței
