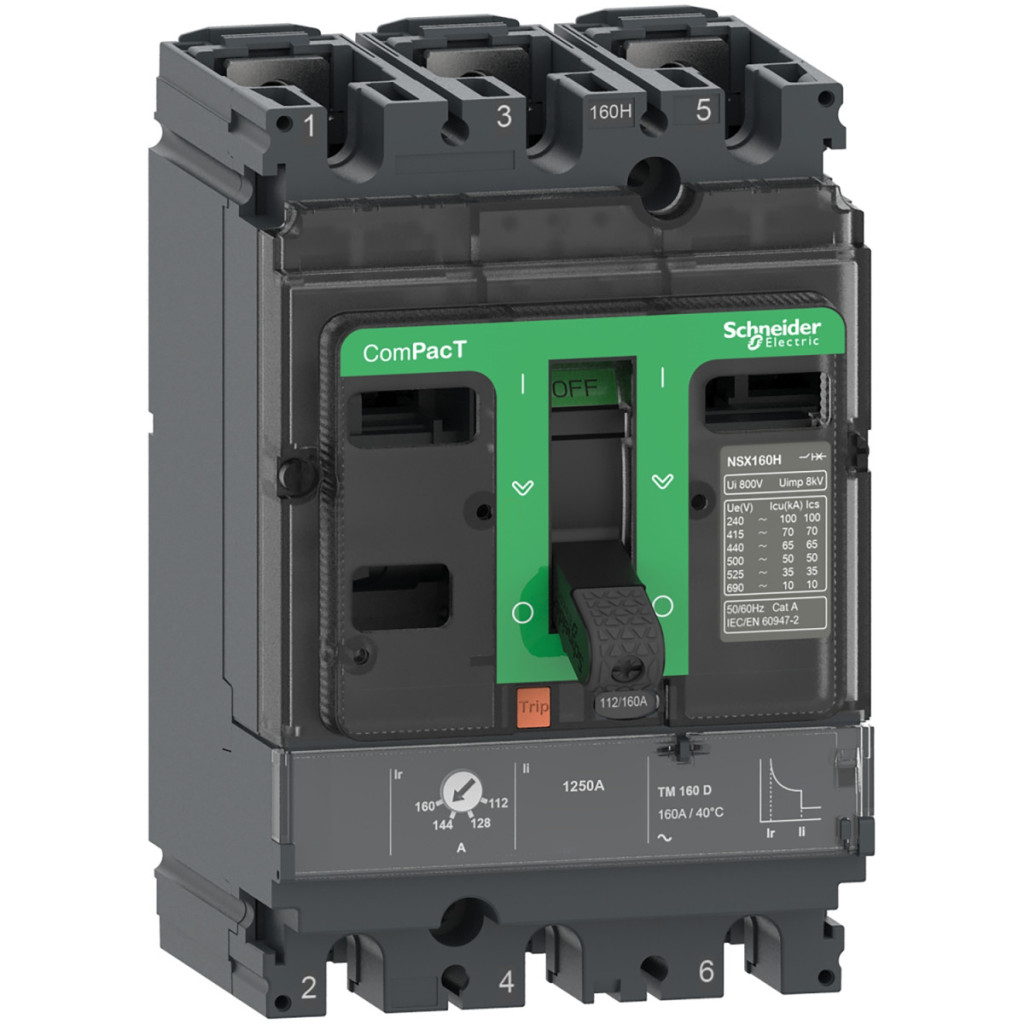

Întrerupătorul Schneider Electric ComPacT NSX seria C16B3TM125 este un întrerupător de înaltă calitate, conceput pentru uz industrial, oferind soluția perfectă pentru protejarea rețelelor de distribuție. Acest dispozitiv compact, dar puternic, combină fiabilitatea, flexibilitatea și designul profesional care au făcut produsele Schneider Electric renumite în întreaga lume. Întrerupătorul ComPacT NSX160B are un curent nominal de 125 amperi la o temperatură ambiantă de 40 °C. Dispozitivul are un design cu 3 poli (3P) cu protecție 3D, ceea ce înseamnă că toți cei trei poli sunt protejați. Produsul are o tensiune maximă de funcționare de 690 V c.a. 50/60 Hz, ceea ce îl face aplicabil pe scară largă în diverse medii industriale. Întrerupătorul are un cod de capacitate de întrerupere B, ceea ce înseamnă o capacitate de întrerupere de 25 kA la 415 V c.a. conform IEC 60947-2. În plus, are o capacitate de întrerupere de 40 kA pe o rețea de 220/240 V c.a., 20 kA la 440 V c.a. și 15 kA la 500 V c.a. Dispozitivul este, de asemenea, adecvat pentru izolație, fiind conform cu standardul EN/IEC 60947-2, iar categoria sa de utilizare este „A”. Întrerupătorul C16B3TM125 are o unitate de declanșare de tip TM-D care utilizează tehnologia termomagnetică. Unitatea de declanșare este echipată cu funcții de protecție LI, care includ protecție la suprasarcină (L: termică) și protecție la scurtcircuit (I: magnetică). Intervalul de reglare a protecției la suprasarcină (Ir) poate fi ajustat între 0,7 și 1 ori curentul nominal. Întârzierea protecției la suprasarcină (tr) este fixată la 120-400 secunde la un curent de 1,5 × In și la 15 secunde la un curent de 6 × Ir. Valoarea declanșării protecției instantanee (Ii) este fixată la 1250 A. Disjunctorul nu are protecție la defect la pământ. Tipul de control este cu balansier, iar tipul de montare este fix. Din punct de vedere tehnic, alte caracteristici importante ale C16B3TM125 includ o tensiune nominală de izolație de 800 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV. De remarcat este durata de viață mecanică ridicată de 40.000 de cicluri și durata de viață electrică de 40.000 de cicluri la 440 V In/2, 20.000 de cicluri la 440 V In, 15.000 de cicluri la 690 V In/2 și 7.500 de cicluri la 690 V In. Pierderea de putere pe pol este de 10,78 W. Întrerupătorul poate fi instalat orizontal sau vertical, montat pe partea din spate. Atât punctele de conectare superioare, cât și cele inferioare sunt situate în partea din față, cu o distanță de conectare de 35 mm. Dimensiunile produsului sunt: 105 mm lățime, 161 mm înălțime și 86 mm adâncime. Din punct de vedere al mediului, întrerupătorul poate fi utilizat la temperaturi ambientale cuprinse între -25 și +70 °C, cu o temperatură de depozitare cuprinsă între -50 și +85 °C. Umiditatea relativă poate fi între 0 și 95%. Produsul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Altitudinea de funcționare este de 0-2000 metri deasupra nivelului mării fără reducere a puterii și între 2000 și 5000 metri cu reducere a puterii. Produsul este conform cu EN/IEC 60947-2, categoria de supratensiune III, clasa de protecție împotriva șocurilor electrice II pe panoul frontal și gradul de poluare 3 conform IEC 60664-1.
Schneider Electric ComPacT NSX (2021) - C16B3TM125 - Întrerupător NSX160B, 25 kA 415 VAC, unitate de declanșare TMD 125 A, 3P3d date tehnice
Caracteristici cheie
Tipul produsului: ComPacT NSX
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160B
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Caracteristici tehnice
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 125 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere:
- 40 kA Icu 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
- 25 kA Icu 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2
- 20 kA Icu 440 V CA 50/60 Hz, conform standardului IEC 60947-2
- 15 kA Icu 500 V CA 50/60 Hz, conform standardului IEC 60947-2
Cod capacitate de întrerupere: B 25 kA 415 V AC
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 125 A la 40 °C
Tip setare declanșare pe termen lung Ir (protecție termică): Reglabil
Interval de reglare a declanșării protecției pe termen lung [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției pe termen lung tr: Fixă
Interval de reglare a întârzierii pe termen lung [tr]: 120...400 s pentru 1,5 x In, 15 s pentru 6 x Ir
Tip de setare a declanșării protecției instantanee Ii: Fixă
Interval de setare a protecției instantanee [Ii]: 1250 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici fizice
Tip de control: Pârghie basculantă
Metoda de montare a întrerupătorului: Fixă
Număr de sloturi: 5 sloturi
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici suplimentare
Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]:
- 40 kA 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
- 25 kA 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2
- 20 kA 440 V c.a. 50/60 Hz, conform standardului IEC 60947-2
- 15 kA 500 V c.a. 50/60 Hz, conform standardului IEC 60947-2
Durată de viață mecanică: 40.000 de cicluri. Durată de viață electrică: - 40.000 de cicluri la 440 V In/2. - 20.000 de cicluri la 440 V In. - 15.000 de cicluri la 690 V In/2.- 7500 cicluri la 690 V In
Pierdere de putere pe pol: 10,78 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată pe panoul din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
