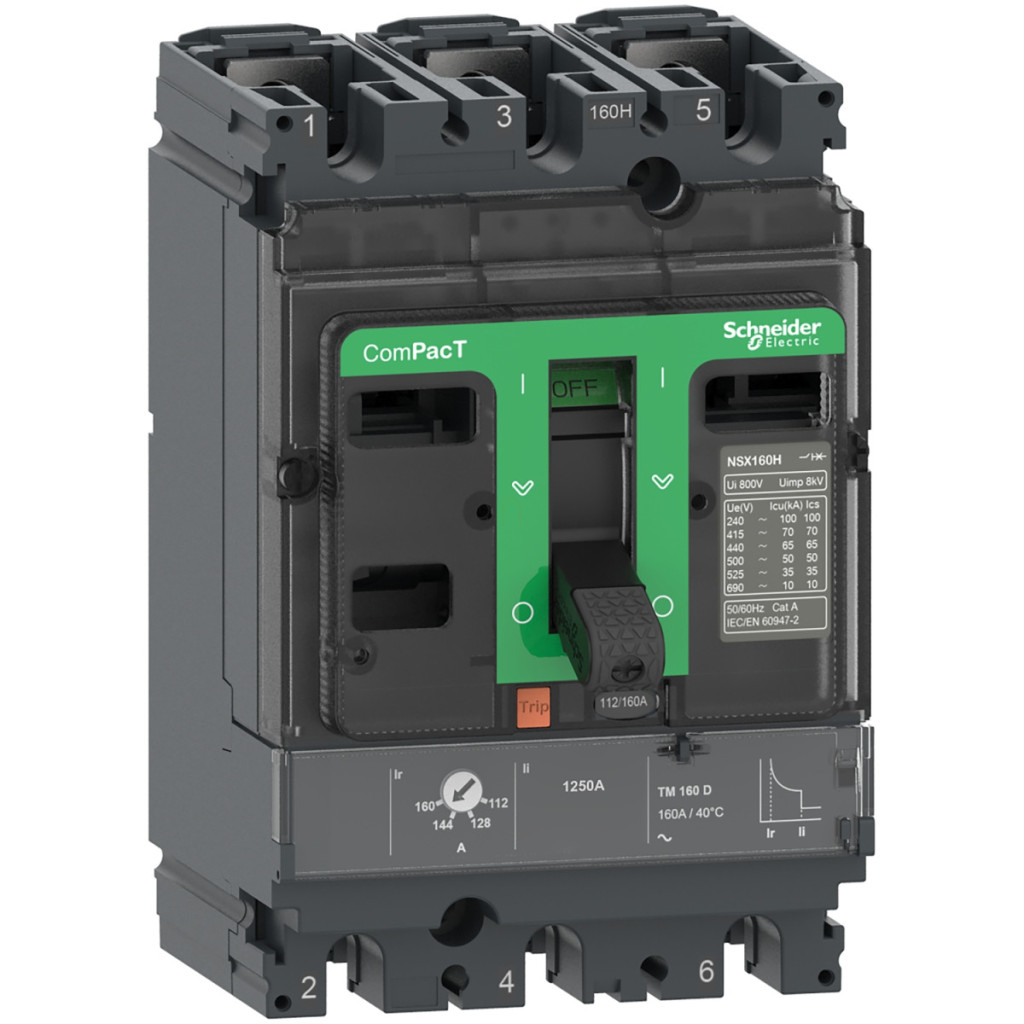

Schneider Electric ComPacT NSX (2021) - C16F3TM100 - Întrerupător NSX100F, 36 kA 415 VAC, unitate de declanșare TMD 100 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160F
Tipul produsului: Întrerupător automat miniatural
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
85 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
22 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
8 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
35 kA Icu 480 V CA 50/60 Hz conform UL 60947-4-1
10 kA Icu 600 V CA 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: F 36 kA 415 V AC
Unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Valoare nominală unitate de declanșare: 100 A la 40 °C
Tip setare declanșare cu întârziere lungă Ir (protecție termică): Reglabil
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Interval de reglare a întârzierii lungi [tr]: 120...400 s pentru 1,5 x In, 15 s pentru 6 x Ir
Tip de setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee [Ii]: 800 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Rezistență mecanică: 40.000 de cicluri
Rezistență electrică: 40.000 de cicluri la 440 V In/2, 20.000 de cicluri la 440 V In, 15.000 de cicluri la 690 V In/2, 7.500 de cicluri la 690 V In
Disiparea puterii pe pol: 7,7 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, cu partea posterioară plană
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța între conexiuni: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică) Număr de prize: 5 prize Dimensiuni Lățime (L): 105 mm Înălțime (H): 161 mm Adâncime (D): 86 mm 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
