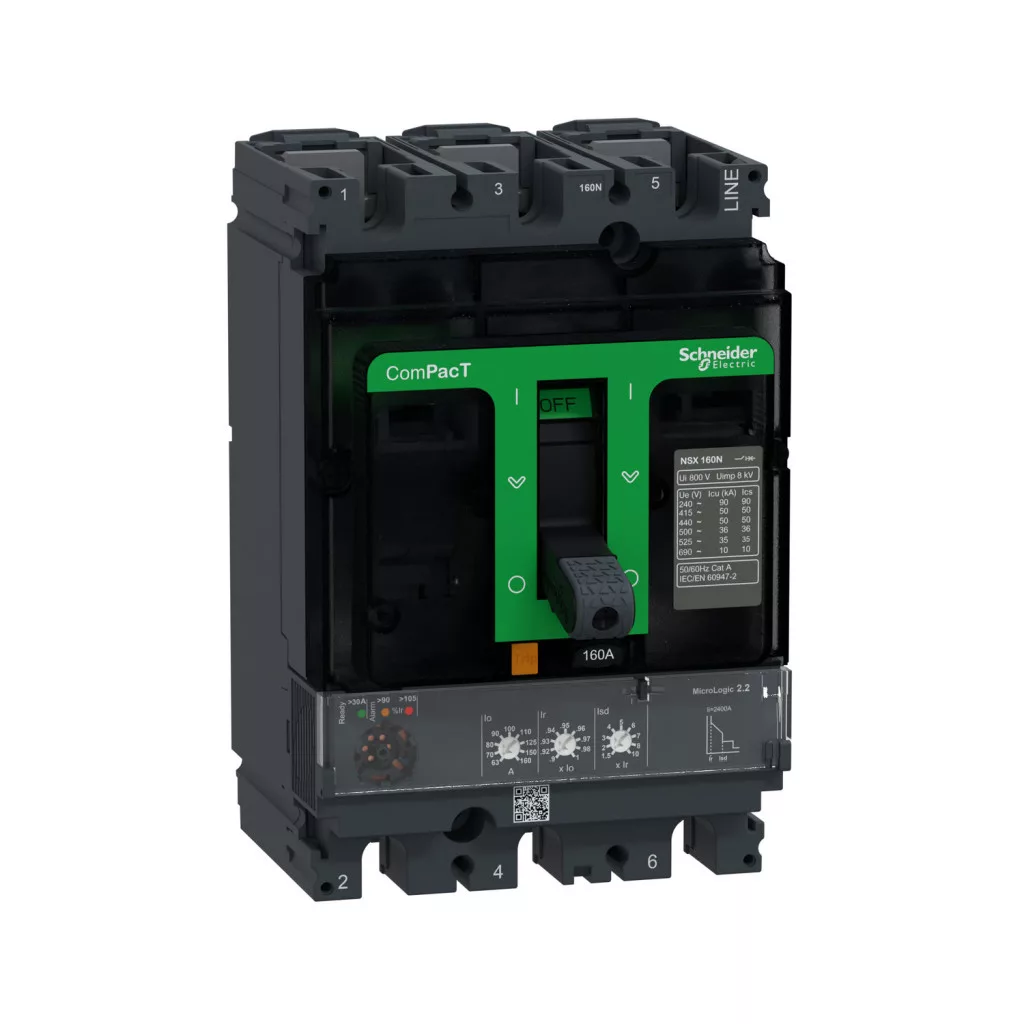

Schneider Electric ComPacT NSX (2021) - C16N32D160 - Întrerupător NSX160N, 50 kA 415 VCA, unitate de declanșare MicroLogic 2.2 160 A, 3P3d

Protecție: IP40

Lățime: 110 mm

Lungime: 192 mm

Înălțime: 140 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric ComPacT NSX (2021) - C16N32D160 - Întrerupător NSX160N, 50 kA 415 VCA, unitate de declanșare MicroLogic 2.2 160 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C16N32D160 - Întrerupător NSX160N, 50 kA 415 VCA, unitate de declanșare MicroLogic 2.2 160 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606481998064
Price: 4263.98 RON
Availability: InStock

PRV:5 709,23 RON

4 263,98 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 4 103,73 RON preț net 3 391,52 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric ComPacT NSX160N este un dispozitiv de protecție extrem de fiabil și versatil, care oferă performanțe excelente în rețelele de distribuție electrică. Acest întrerupător trifazic (3P) cu numărul de articol C16N32D160 este alegerea ideală pentru aplicații de rețea de distribuție, unde este necesară o protecție precisă și o funcționare fiabilă. Aparatul are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și poate funcționa la o tensiune de alimentare de 690 V CA 50/60 Hz. Întrerupătorul ComPacT NSX160N se mândrește cu o capacitate de întrerupere la scurtcircuit remarcabilă: 50 kA în rețea de 380/415 V c.a., ceea ce garantează o protecție eficientă chiar și în cazul unor defecțiuni grave. Alte valori ale capacității de întrerupere: 90 kA la 220/240 V c.a., 50 kA la 440 V c.a., 36 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a., în conformitate cu standardul IEC 60947-2. Valori conform standardului UL: 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 10 kA la 600 V c.a. Tensiunea de izolație a produsului (Ui) este de 800 V c.a., iar rezistența nominală la tensiune de impuls (Uimp) este de 8 kV. Întrerupătorul este echipat cu o unitate de declanșare electronică MicroLogic 2.2, care dispune de funcții complexe de protecție: protecție împotriva suprasarcinilor (L), protecție întârziată împotriva scurtcircuitelor (So) și protecție instantanee împotriva scurtcircuitelor (I). Protecția cu întârziere lungă (Ir) poate fi reglată între 63 și 160 A în 9 trepte, în timp ce protecția cu întârziere scurtă (Isd) poate fi reglată între 1,5 și 10 × Ir, tot în 9 trepte. Declanșarea instantanee (Ii) are o valoare fixă de 2400 A. Produsul are încorporată o memorie termică de 20 de minute, care păstrează informațiile atât înainte, cât și după declanșare, pentru a proteja sistemul. Durata de viață mecanică a întrerupătorului este de 40.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 40.000 de cicluri la 440 V cu sarcină In/2, 20.000 de cicluri la sarcină maximă; la 690 V cu o sarcină de In/2, 15.000 de cicluri, iar la sarcină maximă, 7.500 de cicluri. Întrerupătorul ComPacT NSX160N dispune, de asemenea, de numeroase funcții de siguranță și semnalizare. Indicatorii de stare cu LED-uri arată starea de funcționare (verde intermitent) și gradul de suprasarcină (105% Ir - roșu, 90% Ir - portocaliu). Gradul de protecție IP40 și gradul de rezistență la impact IK07 asigură o funcționare fiabilă chiar și în condiții de mediu dificile. Clasa de izolație a produsului este Clasa II pe panoul frontal, ceea ce oferă o protecție suplimentară împotriva șocurilor electrice. Intervalul de temperatură de funcționare este între -25 și +70 °C, iar intervalul de temperatură de depozitare este între -50 și +85 °C. Umiditatea relativă poate fi între 0 și 95% în timpul funcționării. Întrerupătorul se fixează pe placa din spate, poziția sa putând fi orizontală sau verticală, montat pe placa din spate. Conectarea se face atât în partea superioară, cât și în partea inferioară a panoului frontal, cu o distanță de conectare de 35 mm. Dimensiunile sale sunt: lățime 105 mm, înălțime 161 mm, adâncime 86 mm, greutate 2,2 kg. Dispozitivul, fabricat în conformitate cu standardul EN/IEC 60947-2, dispune și de capacitate de decuplare, ceea ce sporește siguranța în timpul lucrărilor de întreținere. Întrerupătorul ComPacT NSX160N (C16N32D160) disipă o putere de 9,2 W pe pol.

Schneider Electric ComPacT NSX (2021) - C16N32D160 - Întrerupător NSX160N, 50 kA 415 VAC, unitate de declanșare MicroLogic 2.2 160 A, 3P3d date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumire produs: ComPacT NSX

Denumire scurtă: NSX160N

Tipul produsului: Întrerupător

Aplicație: Distribuție

Număr de poli: 3P

Descrierea polilor protejați: 3D

Curent nominal: 160 A la 40 °C

Tensiune nominală de funcționare: 690 V CA 50/60 Hz

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Capacitate de decuplare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

Cod capacitate de întrerupere: N 50 kA la 415 V CA

Valori conform standardului IEC:

90 kA Icu la 220/240 V CA 50/60 Hz conform IEC 60947-2

50 kA Icu la 380/415 V CA 50/60 Hz conform IEC 60947-2

50 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2

36 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2

35 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2

10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2

Valori conform standardului UL:

85 kA Icu la 240 V c.a. 50/60 Hz conform UL 60947-4-1

50 kA Icu la 480 V c.a. 50/60 Hz conform UL 60947-4-1

10 kA Icu la 600 V c.a. 50/60 Hz conform UL 60947-4-1

Caracteristici unitate de declanșare

Denumire unitate de declanșare: MicroLogic 2.2

Tehnologie unitate de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoI

Tipul de comandă: Manetă de comutare

Modul de fixare a întrerupătorului: Fix

Tipul de protecție:

L: protecție împotriva suprasarcinilor (cu întârziere lungă)

So: protecție împotriva scurtcircuitelor cu întârziere fixă (cu întârziere scurtă)

I: protecție împotriva scurtcircuitelor instantanee

Intensitatea nominală a curentului unității de declanșare: 160 A la 40 °C

Setarea declanșării cu întârziere lungă (Ir): 9 setări, în intervalul 63-160 A

Setarea întârzierii protecției cu întârziere lungă (tr): Fixă

Interval de întârziere:

400 s pentru 1,5 × Ir

16 s pentru 6 × Ir

11 s pentru 7,2 × Ir

Memorie termică: 20 minute înainte și după declanșare

Setarea declanșării cu întârziere scurtă (Isd): 9 setări, în intervalul 1,5-10 × Ir

Setarea întârzierii protecției cu întârziere scurtă (tsd): Fix

Setarea declanșării instantanee (Ii): Fix, 2400 A

Protecție la scurtcircuit la pământ: Nu există

Blocare selectivă a zonei (ZSI): Nu există

Caracteristici fizice

Semnalizare locală:

LED intermitent (verde): semnalizare stare de funcționare

LED 105% Ir (roșu): indicator de suprasarcină

LED 90% Ir (portocaliu): indicator de suprasarcină

Lățime: 105 mm

Înălțime: 161 mm

Adâncime: 86 mm

Greutate netă: 2,2 kg

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categoria de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Temperatura mediului de funcționare: -25...70 °C

Temperatura mediului de depozitare: -50...85 °C

Umiditate relativă: 0...95 %

Altitudine de funcționare:

0...2000 m fără scăderea performanței

2000...5000 m cu scăderea performanței

Date

Protecție

IP40

Lățime

110 mm

Lungime

192 mm

Înălțime

140 mm

EAN prezentat

3606481998064

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C16N32D160 adatlap letöltése

Greutate

1,873 kg/bucată

Numar articol

3606481998064
