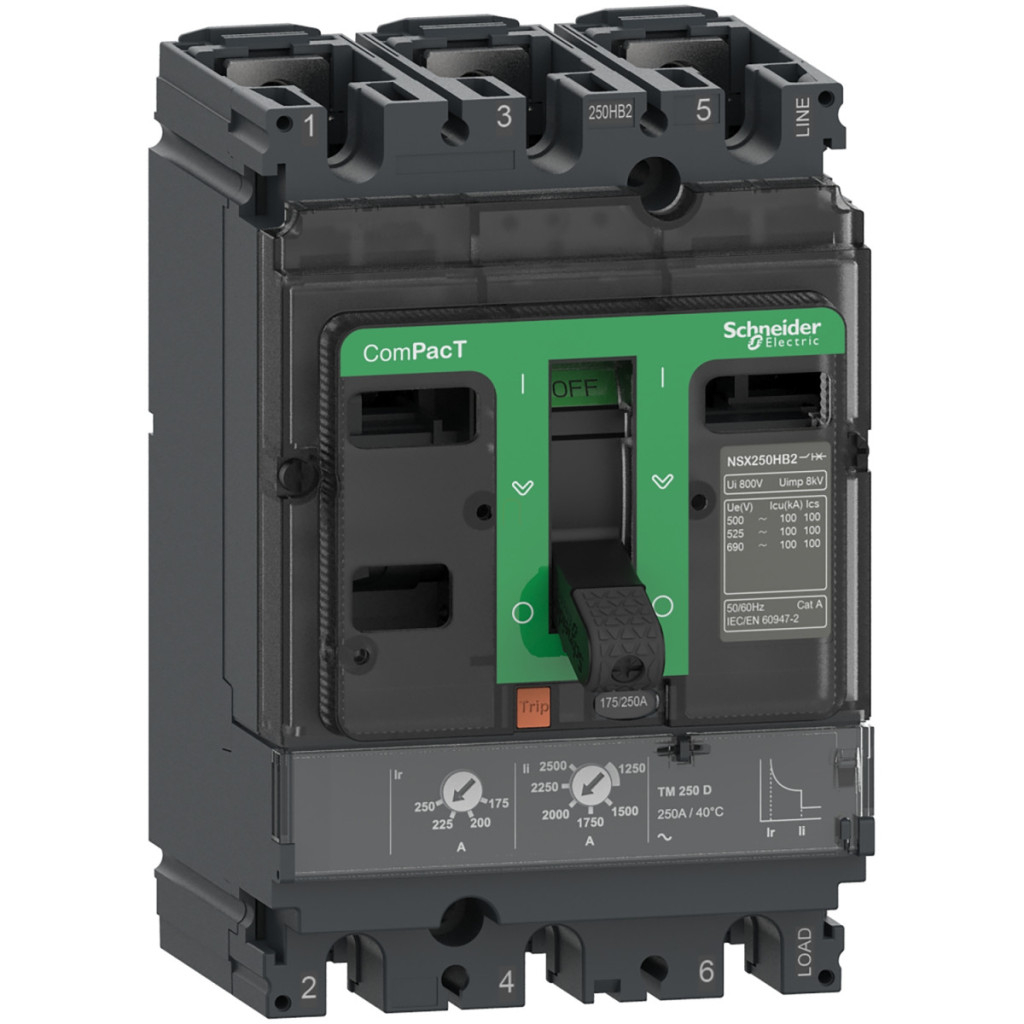

Schneider Electric ComPacT NSX (2021) - C25B3TM125 - Întrerupător NSX250B, 25 kA 415 VAC, unitate de declanșare TMD 125 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250B
Tipul produsului sau al componentei: Întrerupător automat miniatural
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 125 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
40 kA Icu la 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
25 kA Icu la 380/415 V c.a. 50/60 Hz, conform standardului IEC 60947-2
20 kA Icu 440 V c.a. 50/60 Hz, conform standardului IEC 60947-2
15 kA Icu 500 V c.a. 50/60 Hz, conform standardului IEC 60947-2
Cod capacitate de rupere: B 25 kA 415 V c.a.
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Comutator
Metodă de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune de izolare: 800 V CA 50/60 Hz
Rezistență la tensiune de impuls: 8 kV
Capacitate nominală de întrerupere:
40 kA la 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
25 kA la 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2
20 kA la 440 V CA 50/60 Hz, conform cu IEC 60947-2
15 kA la 500 V CA 50/60 Hz, conform cu IEC 60947-2
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Pierdere de putere pe pol: 9,45 W
Element de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe spate
Conexiune în partea superioară: Față
Conexiune în partea inferioară: Față
Distanță de conexiune: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Setări unitate de declanșare
Valoare nominală unitate de declanșare: 125 A la 40 °C
Tip setare valoare declanșare pe termen lung Ir (protecție termică): Reglabilă
Interval de reglare a valorii de declanșare a protecției pe termen lung: 0,7...1 x In
Tip setare întârziere protecție pe termen lung tr: Fixă
Interval setare întârziere pe termen lung: 120...400 s pentru 1,5 x In, 15 s pentru 6 x Ir
Tipul de setare a valorii de declanșare a protecției instantanee Ii: Fixă
Intervalul de setare a valorii de declanșare a protecției instantanee: 1250 A
Protecție la defect la împământare: Fără
Număr de deschideri: 5 deschideri
Dimensiuni
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
