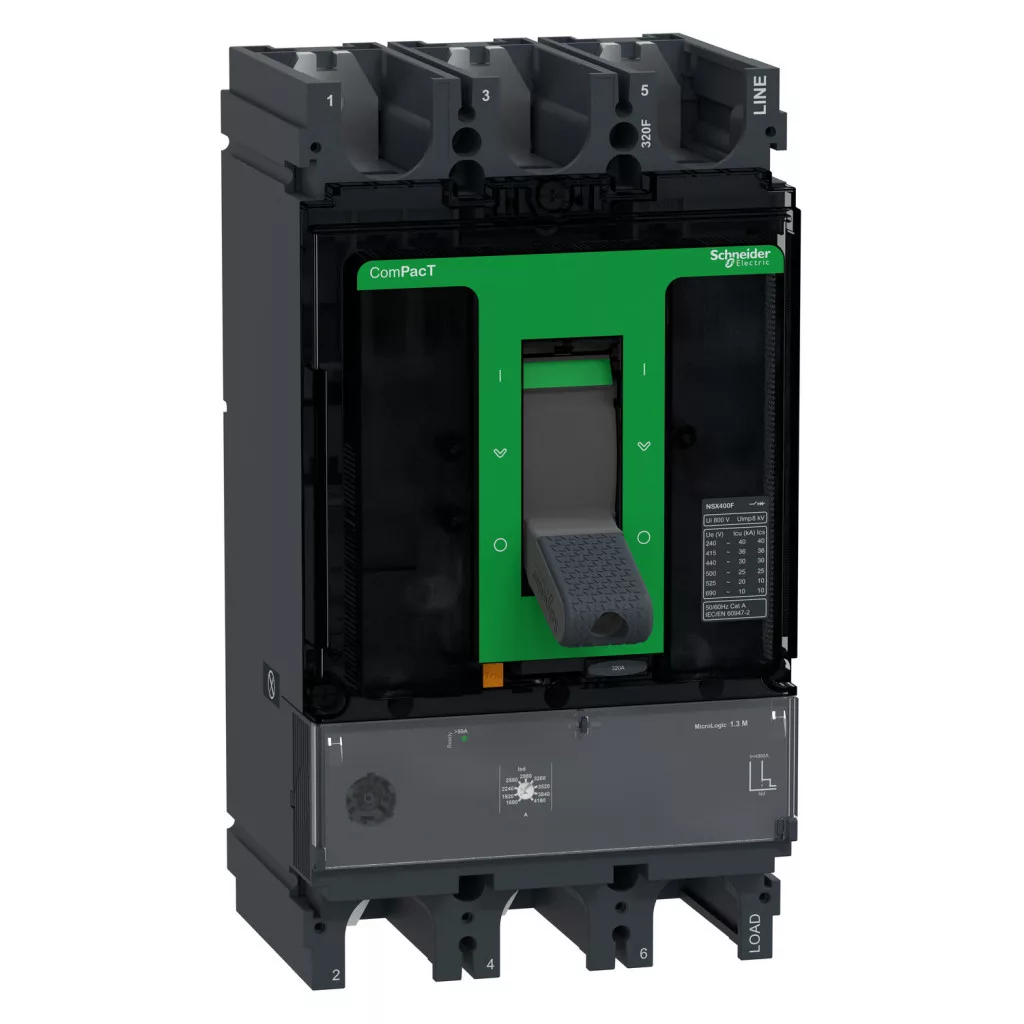

Schneider Electric ComPacT NSX (2021) - C40F31M320 - Întrerupător NSX400F, 36 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 320 A, 3P3d
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Schneider Electric ComPacT NSX (2021) - C40F31M320 - Întrerupător NSX400F, 36 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 320 A, 3P3d date tehnice
Caracteristici principale
Gama de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX400F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal: 320 A la 65 °C
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Capacitate de izolare: Da, conform standardului EN/IEC 60947-2
Categoria de utilizare: Categoria A
Capacitate de întrerupere
40 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
30 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
25 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
20 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
35 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
20 kA Icu 600 V CA 50/60 Hz conform UL 60947-4-1
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 1.3 M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: SI
Tipul de comandă: Manetă de comutare
Mod de fixare a întrerupătorului: Fix
Caracteristici suplimentare
Tensiune nominală de izolație: 800 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 8 kV
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12 000 de cicluri la 440 V In/2, 6 000 de cicluri la 440 V In, 6 000 de cicluri la 690 V In/2, 3 000 de cicluri la 690 V In
Dispersie de putere pe pol: 12,29 W
Caracteristici fizice
Bază de montare: Placă de fund
Poziție de montare: Orizontală și verticală, așezat pe placa de fund
Conectare superioară: Față
Conectare inferioară: Frontal
Distanță de conectare: 45 mm
Tip de protecție: S: protecție la scurtcircuit de scurtă durată, I: protecție la scurtcircuit instantaneu
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe fața frontală
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatură de funcționare: -25...70 °C
Temperatura mediului de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere, 2000...5000 m cu reducere
