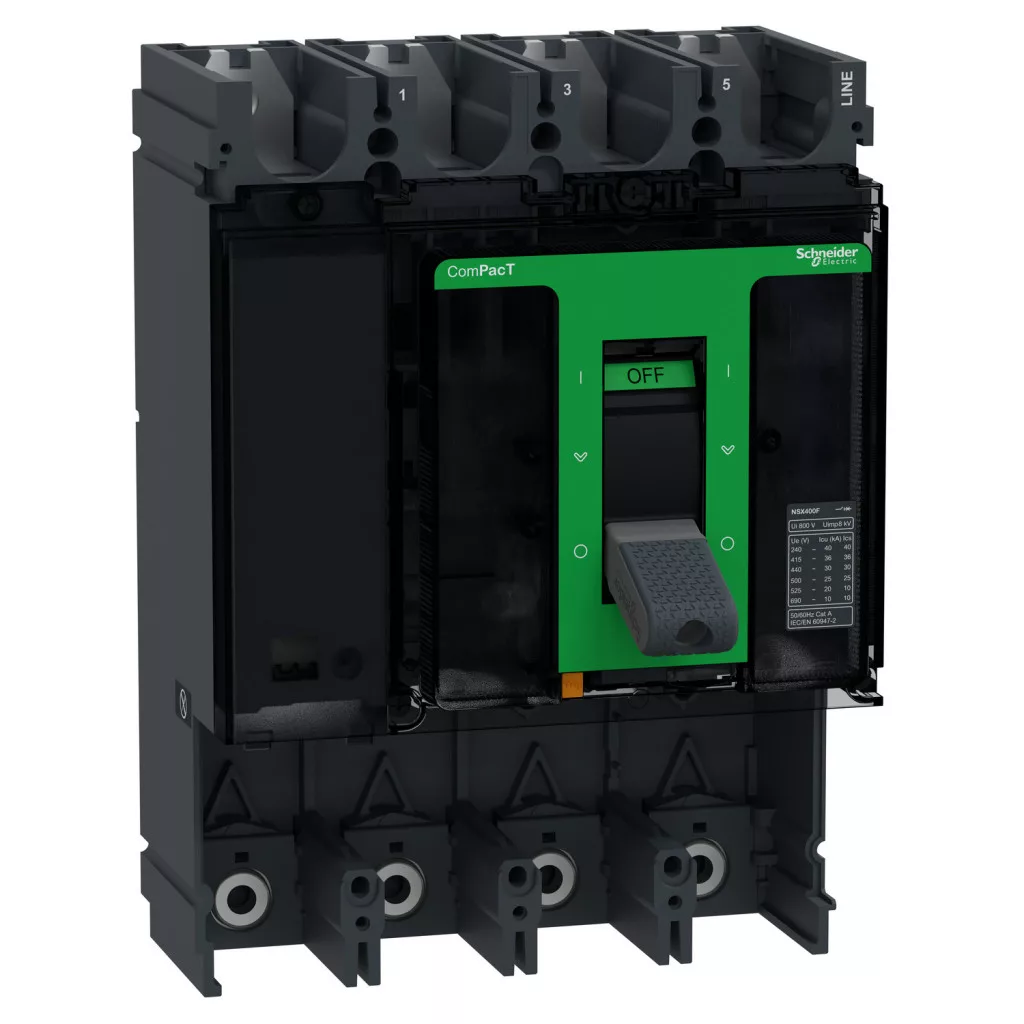

Schneider Electric ComPacT NSX (2021) - C40F4 - Cadru de bază pentru întrerupător, NSX400F, 36 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Protecție: IP40

Lățime: 201 mm

Lungime: 292 mm

Înălțime: 151 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40F4 - Cadru de bază pentru întrerupător, NSX400F, 36 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C40F4 - Cadru de bază pentru întrerupător, NSX400F, 36 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003156
Price: 5216.47 RON
Availability: InStock

PRV:6 984,56 RON

5 216,47 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 5 020,44 RON preț net 4 149,12 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului de tip C40F4 din gama ComPacT NSX de la Schneider Electric este un întrerupător de circuit versatil și de mare putere, care asigură o protecție excelentă pentru rețelele de distribuție. Acest cadru de bază cu 4 poli din seria NSX400F are o intensitate nominală de 400 A și este comercializat fără unitate de declanșare, astfel încât utilizatorii pot alege unitatea de protecție necesară în funcție de nevoile lor. Întrerupătorul are o capacitate de întrerupere de 36 kA la o tensiune de 415 VAC și o frecvență de rețea de 50/60 Hz, ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale. Parametrii tehnici remarcabili ai întrerupătorului de tip C40F4 permit o utilizare pe scară largă în rețelele de distribuție. Conform standardului IEC 60947-2, tensiunea maximă de funcționare este de 690 V CA la 50/60 Hz, tensiunea de izolație este de 800 V CA, iar rezistența la tensiune de impuls este de 8 kV. Capacitatea de întrerupere variază la diferite niveluri de tensiune: 40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a., la 440 V c.a. este de 30 kA, la 500 V c.a. este de 25 kA, la 525 V c.a. este de 20 kA și la 660/690 V c.a. este de 10 kA. Acești parametri asigură faptul că dispozitivul oferă o protecție adecvată chiar și în condiții de rețea diferite. Rezistența mecanică a cadrului de bază al întrerupătorului C40F4 este de 15.000 de cicluri conform standardului IEC 60947-2, în timp ce rezistența electrică variază între 3.000 și 12.000 de cicluri în diferite condiții de sarcină. Montarea se realizează pe panoul din spate, iar conexiunile electrice sunt amplasate în față, cu o distanță de conectare de 45 mm. Aparatul are gradul de protecție IP40 și rezistență la impact IK07, conform standardelor IEC. Dimensiunile cadrului de bază al întrerupătorului: lățime 185 mm, înălțime 255 mm, adâncime 110 mm. Intervalul de temperatură de funcționare este între -25 și 70 °C, iar intervalul de temperatură de depozitare este între -50 și 85 °C. Gama de produse ComPacT NSX poate fi extinsă cu numeroase accesorii, cum ar fi contactul auxiliar fără fir, unitatea de declanșare, separatorul de fază, capacul clemei, acționarea rotativă, contactul auxiliar standard, diverse declanșatoare și mecanismul de acționare a motorului. Rama de bază C40F4 este compatibilă cu orice tip de unitate de declanșare, care trebuie comandată separat. Se recomandă în special utilizarea unității de declanșare avansate, dotată cu un contor de putere integrat, capabil să măsoare intensitatea curentului, tensiunea, puterea, armonicele superioare și factorul de putere. Cadrul de bază al întrerupătorului este compatibil și cu conectarea la sistemul EcoStruxure, o arhitectură bazată pe IoT care îmbunătățește toate aspectele sistemului de distribuție a energiei.

Schneider Electric ComPacT NSX (2021) - C40F4 - Cadru de bază pentru întrerupător, NSX400F, 36 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX400F

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 4P

Poziția conductorului neutru: Stânga

Intensitate nominală a curentului: 400 A la 40 °C

Tensiune nominală de funcționare: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Apt pentru deconectare: Da, conform EN/IEC 60947-2

Categoria de utilizare: Categoria A

Capacitate de întrerupere

85 kA 240 V CA 50/60 Hz conform UL 508

25 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2

36 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2

10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2

40 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2

35 kA 480 V c.a. 50/60 Hz conform UL 508

20 kA 600 V c.a. 50/60 Hz conform UL 508

20 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2

30 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2

Cod capacitate de întrerupere: F 36 kA 415 V CA

Comandă și montare

Tipul de comandă: Manetă de comutare

Mod de montare: Fix

Alți parametri

Tensiune nominală de izolație: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere: 36 kA 380/415 V CA 50/60 Hz conform IEC 60947-2

Rezistență mecanică: 15 000 de cicluri conform IEC 60947-2

Rezistență electrică: 12 000 de cicluri la 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2

Rezistență electrică: 3000 de cicluri la 690 V CA 50/60 Hz In conform IEC 60947-2

Rezistență electrică: 6000 de cicluri la 440 V CA 50/60 Hz In conform IEC 60947-2

Rezistență electrică: 6000 de cicluri 690 V CA 50/60 Hz In/2 conform IEC 60947-2

Montare și conectare

Bază de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tip de protecție: Fără protecție

Dimensiuni

Lățime: 185 mm

Înălțime: 255 mm

Adâncime: 110 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categoria de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Rezistență la impact IK: IK07 conform IEC 62262

Temperatura mediului în timpul funcționării: -25...70 °C

Temperatura mediului înconjurător la depozitare: -50...85 °C

Date

Protecție

IP40

Lățime

201 mm

Lungime

292 mm

Înălțime

151 mm

EAN prezentat

3606482003156

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C40F4 adatlap letöltése

Greutate

5,776 kg/bucată

Numar articol

3606482003156
