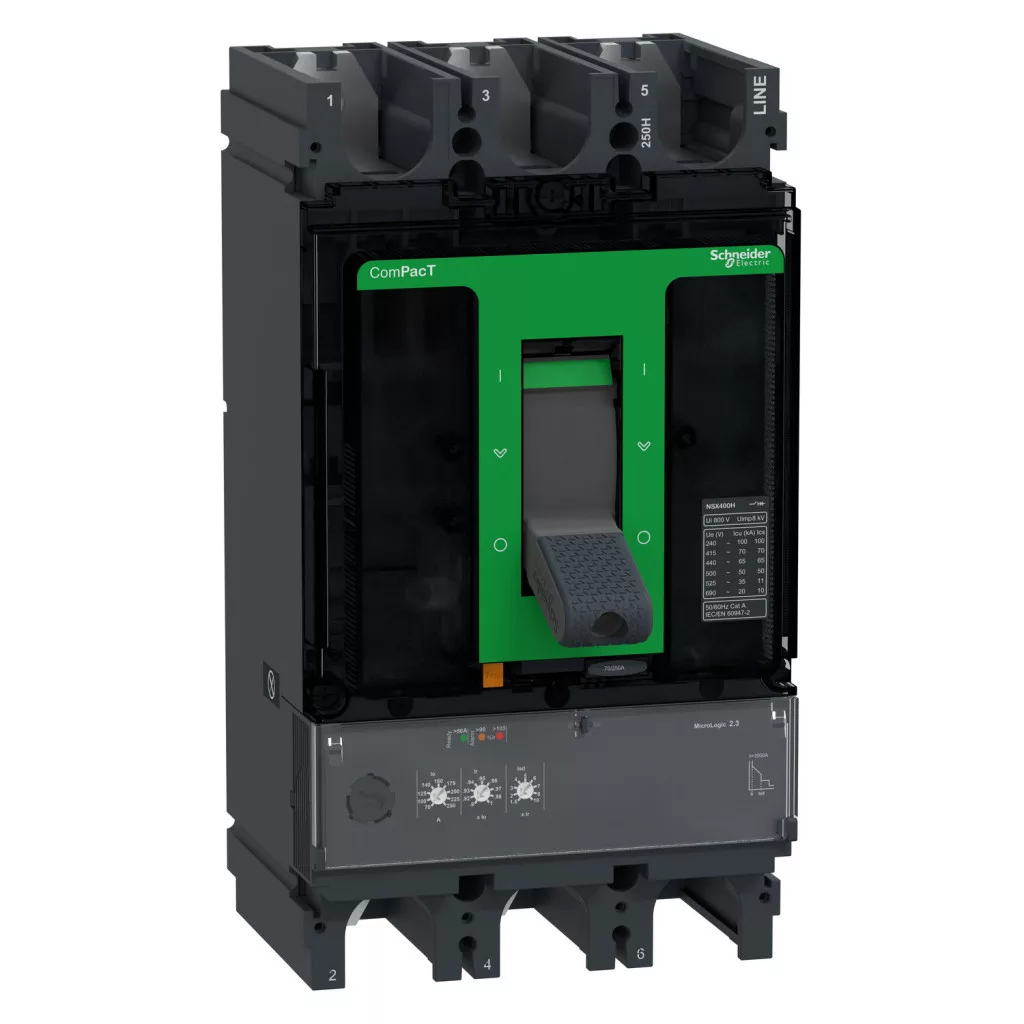

Schneider Electric ComPacT NSX (2021) - C40H32D250 - Întrerupător NSX400H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.3 250 A, 3P3d

Protecție: IP40

Lățime: 175 mm

Lungime: 310 mm

Înălțime: 289 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40H32D250 - Întrerupător NSX400H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.3 250 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C40H32D250 - Întrerupător NSX400H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.3 250 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482002777
Price: 9425.35 RON
Availability: InStock

PRV:12 620,05 RON

9 425,35 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 9 071,15 RON preț net 7 496,82 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric din seria ComPacT NSX, modelul C40H32D250, este un dispozitiv de protecție electrică extrem de fiabil și versatil, destinat în principal protecției rețelelor de distribuție din instalațiile industriale și comerciale. Întrerupătorul tripolar de tip NSX400H are o intensitate nominală de 250 A și o capacitate de întrerupere remarcabilă de 70 kA la o tensiune de 415 VAC. Inima dispozitivului este unitatea de declanșare electronică MicroLogic 2.3, care asigură funcții inteligente de protecție. Protecția LSoI include protecția la suprasarcină cu întârziere lungă (L), protecția la scurtcircuit cu întârziere scurtă (So) și protecția la scurtcircuit instantaneu (I). Acest sistem complex de protecție asigură că echipamentul reacționează corespunzător la orice eveniment posibil de supracurent și scurtcircuit, menținând în același timp selectivitatea în lanțul de protecție. Intervalul de reglare a protecției la suprasarcină (Ir) poate fi setat în 9 trepte între 70 și 250 A, în timp ce protecția la scurtcircuit cu întârziere scurtă (Isd) poate fi setată la o valoare de 1,5-10 ori Ir, tot în 9 trepte. Protecția la scurtcircuit instantaneu (Ii) este setată la o valoare fixă de 3000 A. ComPacT NSX400H oferă performanțe remarcabile în diverse condiții de rețea. Capacitatea de întrerupere (Icu) la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a., în conformitate cu standardul IEC 60947-2. De asemenea, dispozitivul este certificat conform UL 60947-4-1 cu o capacitate de întrerupere de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a. Capacitatea de secționare a sarcinii (Ics) este egală cu capacitatea de întrerupere (Icu) la majoritatea nivelurilor de tensiune, ceea ce indică o performanță remarcabilă. Întrerupătorul are o tensiune de izolație de 800 V c.a. și o rezistență la impulsuri de 8 kV. Intervalul de temperatură de funcționare este cuprins între -25 °C și +70 °C, ceea ce asigură o gamă largă de aplicații în diverse medii. Aparatul are grad de protecție IP40 conform IEC 60529, precum și rezistență la impact IK07 conform standardului IEC 62262. Durata de viață mecanică a întrerupătorului C40H32D250 este de 15 000 de cicluri de comutare, în timp ce durata de viață electrică variază între 3 000 și 12 000 de cicluri, în funcție de sarcină. Dispozitivul cu fixare fixă poate fi montat în poziție orizontală sau verticală, cu conexiuni pe partea frontală. O caracteristică specială este indicarea locală a stării, care semnalează starea de funcționare cu un LED verde intermitent, precum și suprasarcina cu LED-uri roșii și portocalii (la valorile de 105% Ir, respectiv 90% Ir). Dimensiunile fizice ale întrerupătorului: 140 mm lățime, 255 mm înălțime și 110 mm adâncime.

Schneider Electric ComPacT NSX (2021) - C40H32D250 - Întrerupător NSX400H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.3 250 A, 3P3d date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumirea scurtă a dispozitivului: NSX400H

Tipul produsului sau al componentei: Întrerupător

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Descrierea polilor protejați: 3D

Caracteristici electrice

Intensitate nominală a curentului [In]: 250 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Potrivit pentru izolare: Da, conform standardului EN/IEC 60947-2

Categoria de utilizare: Categoria A

Capacitate de întrerupere: H 70 kA la 415 V CA

100 kA Icu la 220/240 V CA 50/60 Hz conform IEC 60947-2

70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

65 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2

50 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2

35 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2

20 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz

Rezistență nominală la impuls [Uimp]: 8 kV

Unitate de declanșare

Denumirea unității de declanșare: MicroLogic 2.3

Tehnologia unității de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoI

Clasificare unitate de declanșare: 250 A la 40 °C

Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte

Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 70...250 A

Tipul de reglare a întârzierii protecției cu întârziere lungă tr: Fix

Interval de reglare a întârzierii cu întârziere lungă [tr]: 400 s pentru 1,5 x Ir, 16 s pentru 6 x Ir, 11 s pentru 7,2 x Ir

Memorie termică: 20 de minute înainte și după declanșare

Tipul de setare a declanșării protecției cu întârziere scurtă Isd: reglabil în 9 trepte

Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir

Tipul de reglare a întârzierii protecției cu întârziere scurtă tsd: Fix

Tipul de reglare a declanșării protecției imediate Ii: Fix

Intervalul de reglare a declanșării protecției imediate [Ii]: 3000 A

Date tehnice

Durată de viață mecanică: 15000 de cicluri

Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In, 6.000 de cicluri la 690 V In/2, 3.000 de cicluri la 690 V In

Dispersie de putere pe pol: 19,2 W

Suport de montare: Placă de bază

Poziție de montare: Orizontală și verticală, Aplatizată pe spate

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tipul protecției: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă, I: protecție la scurtcircuit instantanee

Indicator local: LED intermitent (verde) pentru stare de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină

Număr de orificii: 6

Lățime (L): 140 mm

Înălțime (H): 255 mm

Adâncime (A): 110 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: clasa II pe panoul frontal

Grad de poluare: 3, conform standardului IEC 60664-1

Grad de protecție IP: IP40, conform standardului IEC 60529

Grad de rezistență la impact IK: IK07, conform standardului IEC 62262

Temperatura aerului ambiant în timpul funcționării: -25...70 °C

Temperatura aerului ambiant în timpul depozitării: -50...85 °C

Umiditate relativă: 0...95 %

Altitudine de funcționare: 0...2000 m fără reducerea capacității nominale de încărcare, 2000 m...5000 m cu reducerea capacității nominale de încărcare

Date

Protecție

IP40

Lățime

175 mm

Lungime

310 mm

Înălțime

289 mm

EAN prezentat

3606482002777

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C40H32D250 adatlap letöltése

Greutate

5,641 kg/bucată

Numar articol

3606482002777
