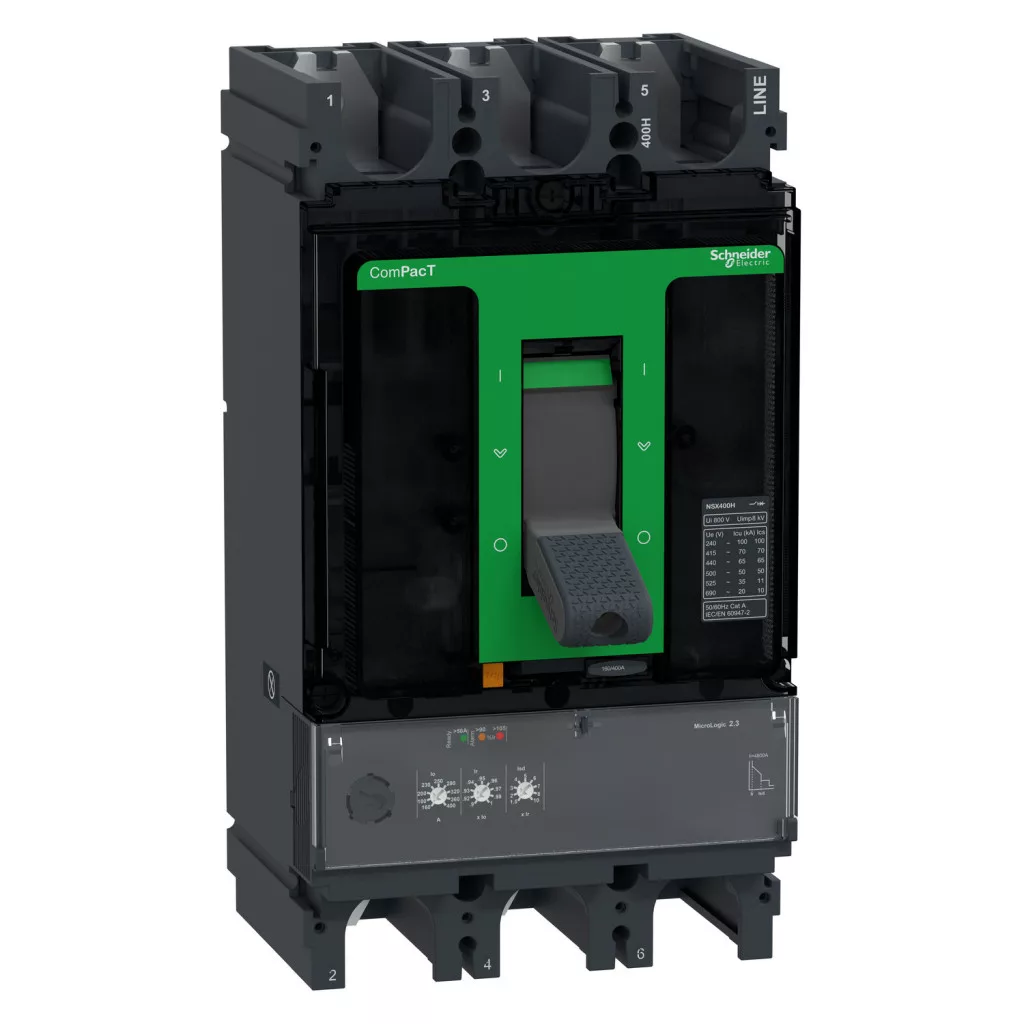

Schneider Electric ComPacT NSX (2021) - C40H32D400 - Întrerupător NSX400H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.3 400 A, 3P3d
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
Date tehnice ComPacT NSX400H
Caracteristici de bază
Gama de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400H
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA la 50/60 Hz
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Capacitate de deconectare: Da, conform standardului EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 220/240 V CA 50/60 Hz (IEC 60947-2)
70 kA Icu 380/415 V CA 50/60 Hz (IEC 60947-2)
65 kA Icu 440 V CA 50/60 Hz (IEC 60947-2)
50 kA Icu 500 V CA 50/60 Hz (IEC 60947-2)
35 kA Icu 525 V CA 50/60 Hz (IEC 60947-2)
20 kA Icu 660/690 V CA 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V CA 50/60 Hz (UL 60947-4-1)
65 kA Icu 480 V CA 50/60 Hz (UL 60947-4-1)
20 kA Icu 600 V CA 50/60 Hz (UL 60947-4-1)
Cod capacitate de întrerupere: H 70 kA 415 V CA
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tipul de comandă: Toggle
Modul de montare a întrerupătorului: Fix
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Tipul de protecție: L: protecție împotriva suprasarcinilor (de lungă durată)
So: protecție împotriva scurtcircuitelor de scurtă durată cu întârziere fixă
I: protecție împotriva scurtcircuitelor imediate
Tipul setării de declanșare de lungă durată Ir (protecție termică): Reglabil cu 9 setări
Interval de reglare a declanșării protecției de lungă durată [Ir]: 160...400 A
Tipul setării întârzierii de protecție de lungă durată tr: Fixă
Intervalul de setare a întârzierii de lungă durată [tr]: 400 s la o valoare de 1,5 x Ir
16 s la o valoare de 6 x Ir
11 s la o valoare de 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării de protecție de scurtă durată Isd: Reglabil cu 9 setări
Intervalul de setare a declanșării de protecție de scurtă durată [Isd]: 1,5...10 x Ir
Tipul setării întârzierii de protecție de scurtă durată tsd: Fix
Tipul setării declanșării de protecție imediată Ii: Fix
Intervalul de setare a declanșării de protecție imediată [Ii]: 4800 A
Caracteristici fizice
Lățime (Sz): 140 mm
Înălțime (M): 255 mm
Adâncime (M): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform standardului IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura mediului în timpul funcționării: -25...70 °C
Temperatura mediului în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără scăderea performanței
2000 m...5000 m cu scăderea performanței
