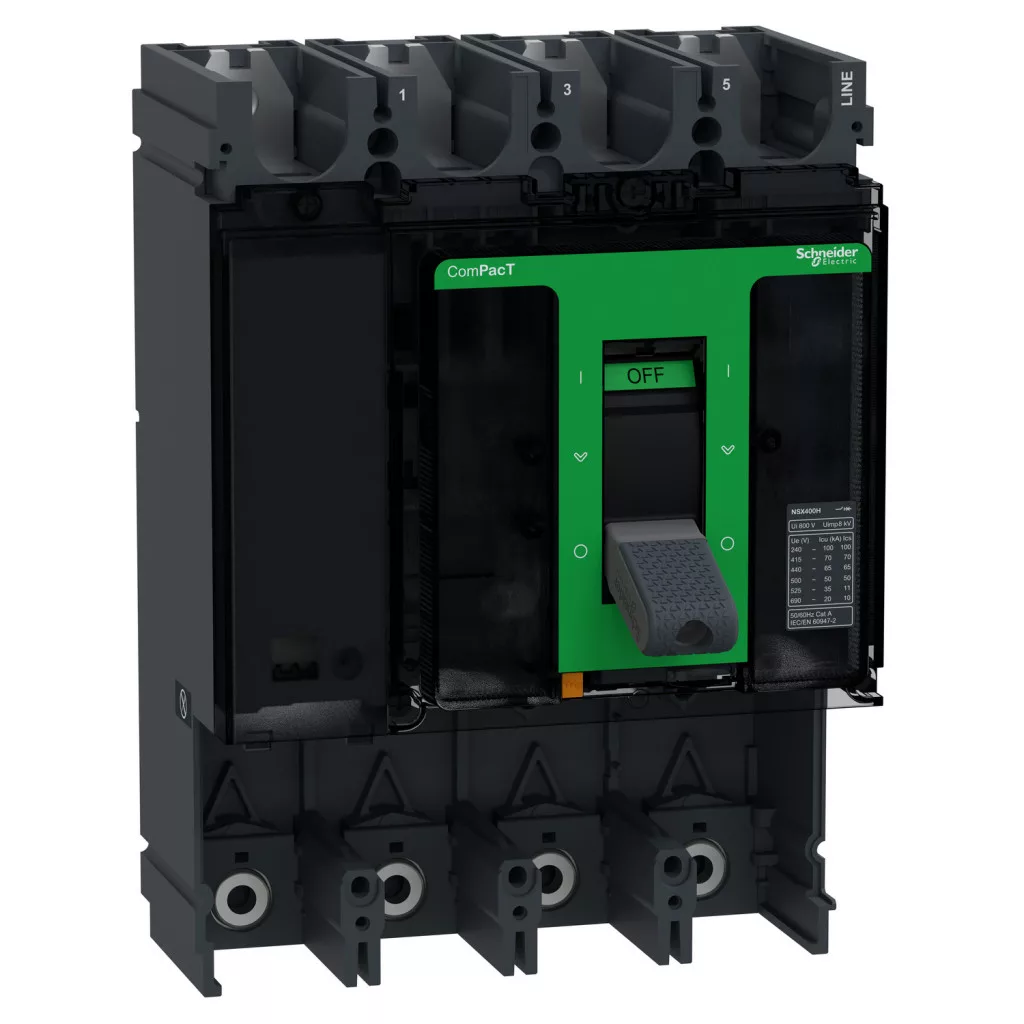

Schneider Electric ComPacT NSX (2021) - C40H4 - cadru de bază pentru întrerupător, NSX400H, 70 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Protecție: IP40

Lățime: 201 mm

Lungime: 292 mm

Înălțime: 152 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40H4 - cadru de bază pentru întrerupător, NSX400H, 70 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C40H4 - cadru de bază pentru întrerupător, NSX400H, 70 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003170
Price: 7440.2 RON
Availability: InStock

PRV:9 962,01 RON

7 440,2 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 7 160,59 RON preț net 5 917,85 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX400H reprezintă o soluție extrem de fiabilă și versatilă pentru rețelele de distribuție electrică industriale și comerciale. Acest întrerupător de circuit de mare putere cu 4 poli are o capacitate nominală de 400 de amperi și este livrat fără unitate de declanșare, ceea ce asigură o mai mare flexibilitate pentru diverse cerințe de aplicare. Modelul C40H4 din gama ComPacT NSX a fost proiectat în principal pentru rețelele de distribuție. Dispune de o capacitate de întrerupere remarcabilă de 70 kA în rețeaua de 380/415 V c.a. (50/60 Hz), ceea ce asigură o protecție adecvată chiar și în cele mai exigente medii industriale. Aparatul poate fi utilizat într-o gamă largă de tensiuni de funcționare, tensiunea nominală de funcționare fiind de 690 V c.a. 50/60 Hz, în conformitate cu standardul IEC 60947-2. Tensiunea de izolație a întrerupătorului este de 800 V c.a., iar rezistența la tensiune de impuls este de 8 kV, astfel încât acesta îndeplinește chiar și cele mai stricte cerințe de siguranță. Cadrul de bază ComPacT NSX400H are capacități de întrerupere diferite la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a. (toate conform IEC 60947-2). Conform standardului UL 508, 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a. Curentul nominal de funcționare (In) este de 400 A la o temperatură ambiantă de 40 °C. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de comutație, în timp ce durata de viață electrică variază între 3.000 și 12.000 de cicluri, în funcție de sarcină, la diferite niveluri de tensiune și curent. Carcasa de bază a NSX400H este prevăzută cu un element de comandă de tip Toggle și este concepută pentru montare fixă. Conectarea se realizează din față, atât pe partea inferioară, cât și pe cea superioară, cu o distanță de conectare de 45 mm. Dimensiunile aparatului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime. Din punct de vedere al protecției împotriva mediului, dispune de protecție IP40 (IEC 60529) și rezistență la impact IK07 (IEC 62262). Poate fi utilizat într-un interval larg de temperaturi de funcționare: între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -50 °C și +85 °C. Produsul este conform cu standardele EN/IEC 60947-2 și UL 60947-4-1, aparține categoriei de supratensiune III și are o clasă de protecție la contact de clasa II pe partea frontală. Gradul de poluare este 3 conform IEC 60664-1, ceea ce îl face adecvat pentru utilizarea în medii industriale. Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX400H (C40H4) este alegerea ideală pentru sistemele complexe de distribuție, unde fiabilitatea și performanța ridicată sunt cerințe esențiale.

Schneider Electric ComPacT NSX (2021) - C40H4 - Cadru de bază pentru întrerupător, NSX400H, 70 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX400H

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 4P

Poziția conductorului neutru: Stânga

Curent nominal: 400 A la 40 °C

Tensiune nominală de funcționare: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Adecvare pentru izolare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

85 kA la 240 V CA 50/60 Hz conform UL 508

65 kA la 480 V CA 50/60 Hz conform UL 508

100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

35 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2

50 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2

65 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2

70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

20 kA Icu la 660/690 V CA 50/60 Hz conform IEC 60947-2

20 kA la 600 V CA 50/60 Hz conform UL 508

Cod capacitate de întrerupere: H 70 kA 415 V CA

Comandă

Tipul comenzii: Manetă de comutare

Mod de montare: Fix

Informații suplimentare

Tensiune nominală de izolație: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere la scurtcircuit:

11 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2

10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2

100 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

50 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2

65 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2

70 kA la 380/415 V CA 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2

Durată de viață electrică:

12 000 de cicluri la 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2

3 000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2

6000 de cicluri la 440 V AC 50/60 Hz In conform IEC 60947-2

6000 de cicluri la 690 V AC 50/60 Hz In/2, conform IEC 60947-2

Fixare și conectare

Suprafață de fixare: Spate

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tip de protecție: Fără protecție

Dimensiuni

Lățime: 185 mm

Înălțime: 255 mm

Adâncime: 110 mm

Condiții de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categoria de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Temperatura mediului de funcționare: -25...70 °C

Temperatura mediului de depozitare: -50...85 °C

Avantaje tehnice

Sunt disponibile versiuni cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de cablare „Plug and ready” și accesorii de comunicații

Cadrul de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Date

Protecție

IP40

Lățime

201 mm

Lungime

292 mm

Înălțime

152 mm

EAN prezentat

3606482003170

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C40H4 adatlap letöltése

Greutate

5,888 kg/bucată

Numar articol

3606482003170
