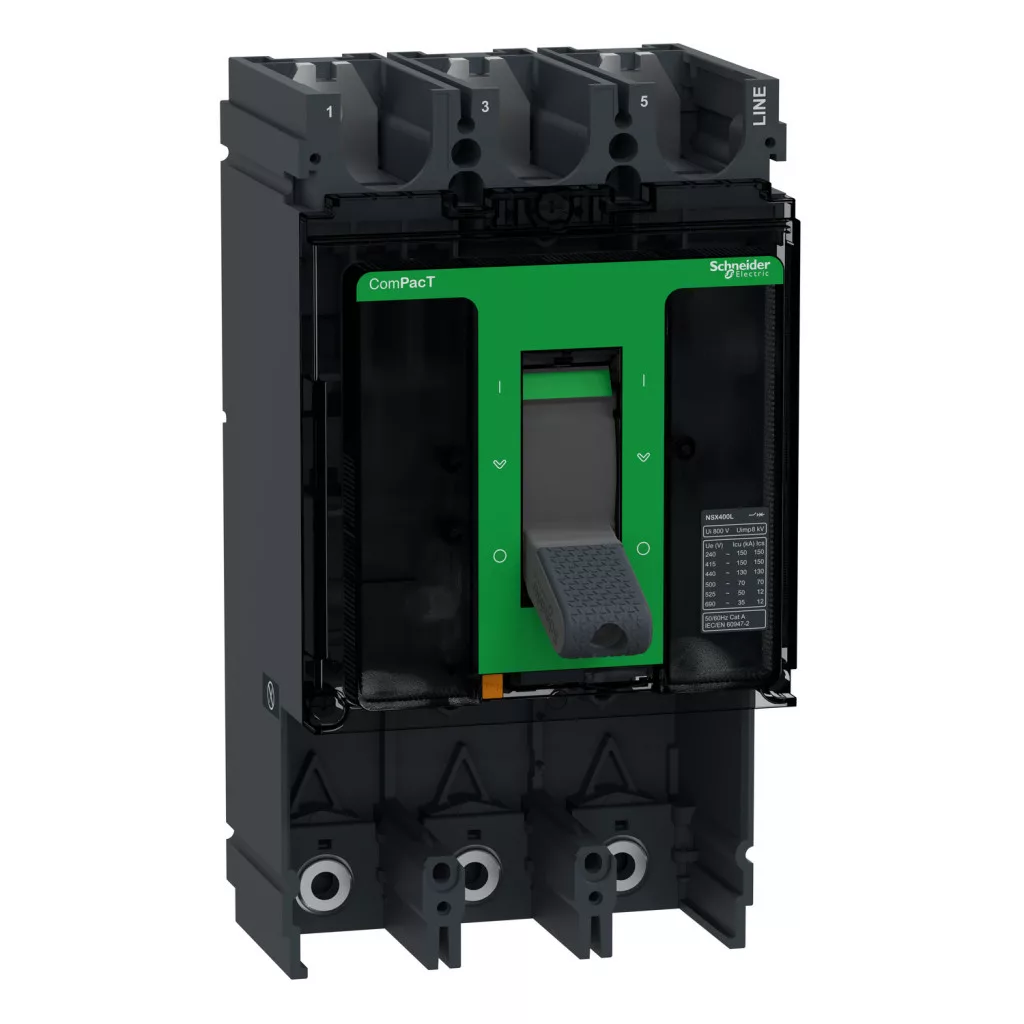

Schneider Electric ComPacT NSX (2021) - C40L3 - Cadru de bază pentru întrerupător, NSX400L, 150 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 3P

Protecție: IP40

Lățime: 155 mm

Lungime: 290 mm

Înălțime: 150 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40L3 - Cadru de bază pentru întrerupător, NSX400L, 150 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 3P

Name: Schneider Electric ComPacT NSX (2021) - C40L3 - Cadru de bază pentru întrerupător, NSX400L, 150 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 3P
Brand: Schneider Electric Zrt.
SKU: 3606482002951
Price: 9025.1 RON
Availability: InStock

PRV:12 084,11 RON

9 025,1 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 8 685,95 RON preț net 7 178,47 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Cadrul de bază al întrerupătorului de tip C40L3 din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție electrică extrem de fiabil și versatil, care asigură protecția eficientă a rețelelor de distribuție din instalațiile industriale și comerciale. Acest cadru de bază NSX400L cu design compact are o capacitate de întrerupere de 150 kA la o tensiune de 415 VAC, în versiune cu 3 poli, cu un curent nominal de 400 A, dar nu include unitatea de declanșare, care trebuie comandată separat în funcție de cerințele specifice de aplicare. Carcasa de bază a întrerupătorului poate fi utilizată până la o tensiune de funcționare de 690 V CA 50/60 Hz, conform standardului IEC 60947-2. Curentul nominal de 400 A al dispozitivului este valabil la o temperatură ambiantă de 40 °C și este adecvat pentru deconectare în conformitate cu prevederile standardului EN/IEC 60947-2. Capacitatea de întrerupere este de 150 kA la tensiunea de 380/415 V c.a., de asemenea 150 kA la tensiunea de 220/240 V c.a., 130 kA la 440 V c.a., 70 kA la 500 V c.a., la 525 V c.a. este de 50 kA, iar la tensiunea de 660/690 V c.a. este de 35 kA, toate acestea fiind certificate conform standardului IEC 60947-2. Întrerupătorul aparține categoriei de utilizare A și are o capacitate de întrerupere cu codul L (150 kA, 415 V c.a.). Printre parametrii tehnici ai cadrului de bază ComPacT NSX400L se numără tensiunea de izolație de 800 V c.a. și rezistența nominală la tensiune de impuls de 8 kV. Durata de viață mecanică este de 15.000 de cicluri de comutație, în timp ce durata de viață electrică variază în funcție de condițiile de sarcină: la 440 V c.a. în cazul In de 6.000 de cicluri, în cazul In/2 de 12.000 de cicluri; la 690 V c.a. în cazul In de 3.000 de cicluri, precum și în cazul In/2 de 6.000 de cicluri. Comanda întrerupătorului se realizează prin intermediul unei manete de comutare, iar modul de fixare este fix. Atât conexiunea superioară, cât și cea inferioară se realizează din față, distanța de conectare fiind de 45 mm. Dimensiunile sale sunt compacte: lățimea de 140 mm, înălțimea de 255 mm, adâncimea de 110 mm. Clasa de protecție IP40 conform IEC 60529, gradul de rezistență la impact IK07 conform IEC 62262, gradul de poluare 3 conform IEC 60664-1. Intervalul de temperatură de funcționare este de -25...70 °C, iar intervalul de temperatură de depozitare este de -50...85 °C. Carcasa de bază a întrerupătorului C40L3 este o alegere deosebit de avantajoasă pentru electricienii care caută o soluție de protecție personalizată în mediul industrial. Este compatibil cu orice tip de unitate de declanșare disponibilă separat, putând fi astfel adaptat în mod flexibil la cerințele specifice de protecție. Printre avantajele tehnice ale produsului se numără gama largă de protecții electronice și termomagnetice disponibile, sistemul de conectare plug-and-ready, precum și gama variată de accesorii de comunicații. Cadrul de bază al întrerupătorului asigură disponibilitate maximă atunci când este combinat cu unitățile de declanșare MicroLogic corespunzătoare, deoarece susține gestionarea echipamentelor prin funcții de întreținere corectivă, preventivă și predictivă. Filozofia sa de protecție se bazează pe prevenire, împiedicând incendiile electrice datorită conexiunilor Everlink. În plus, poate fi conectat la arhitectura bazată pe IoT EcoStruxure Power, care îmbunătățește toate aspectele sistemului complet de distribuție a energiei.

Schneider Electric ComPacT NSX (2021) - C40L3 - Cadru de bază pentru întrerupător, NSX400L, 150 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 3P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX400L

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Curent nominal: 400 A la 40 °C

Tensiune nominală de funcționare: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Adecvare pentru izolație: Da, conform EN/IEC 60947-2

Categoria de utilizare: Categoria A

Capacitate de întrerupere

130 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2

150 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2

150 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2

50 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2

70 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2

35 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2

Cod capacitate de întrerupere: L 150 kA 415 V CA

Tipul de comandă: Manetă de comutare

Mod de montare: Fix

Informații suplimentare

Tensiune nominală de izolație: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare (Ics): 130 kA 440 V CA 50/60 Hz conform IEC 60947-2

150 kA 220/240 V CA 50/60 Hz conform IEC 60947-2

150 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2

70 kA 500 V c.a. 50/60 Hz conform IEC 60947-2

12 kA 525 V c.a. 50/60 Hz conform IEC 60947-2

12 kA 660/690 V CA 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2

Durată de viață electrică: 12 000 de cicluri la 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2

3 000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2

6 000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2

6000 de cicluri 690 V CA 50/60 Hz In/2 conform IEC 60947-2

Suport de montare: Panou posterior

Conectare

Conectare superioară: Din față

Conectare inferioară: Din față

Distanță de conectare: 45 mm

Tip de protecție: Fără protecție

Dimensiuni

Lățime: 140 mm

Înălțime: 255 mm

Adâncime: 110 mm

Parametri de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categoria de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Temperatura mediului în timpul funcționării: -25...70 °C

Temperatura mediului înconjurător la depozitare: -50...85 °C

Avantaje tehnice

Curent nominal: de la 100 A la 630 A și 9 capacități de întrerupere pentru cele două dimensiuni de întrerupător

Sunt disponibile versiuni cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de conectare Plug-and-ready și accesorii de comunicații

Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Compatibil cu unități de declanșare avansate pentru măsurarea integrată a performanței: I, U, P, E, THD, CosPhi

Date

Protecție

IP40

Lățime

155 mm

Lungime

290 mm

Înălțime

150 mm

EAN prezentat

3606482002951

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C40L3 adatlap letöltése

Greutate

4,548 kg/bucată

Numar articol

3606482002951
