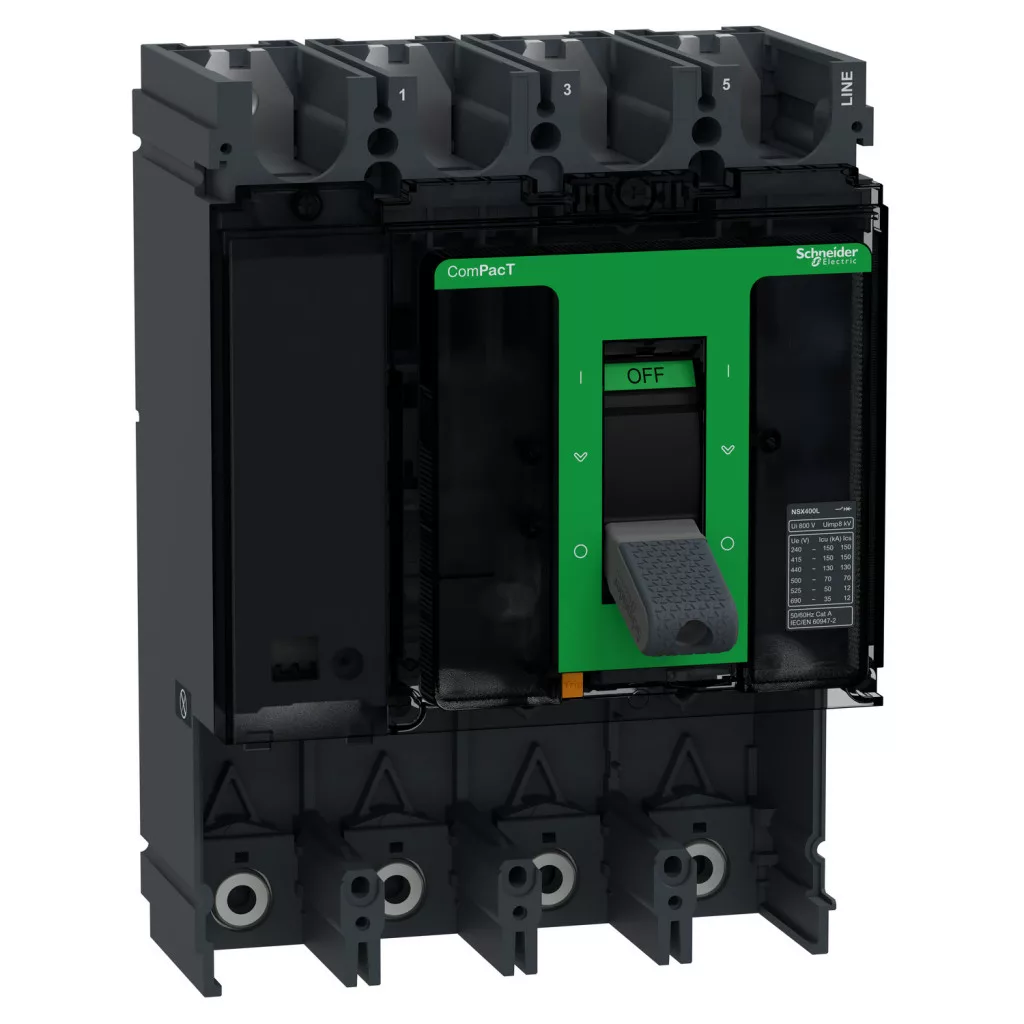

Schneider Electric ComPacT NSX (2021) - C40L4 - Cadru de bază pentru întrerupător, NSX400L, 150 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!
Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.
Schneider Electric ComPacT NSX (2021) - C40L4 - Cadru de bază pentru întrerupător, NSX400L, 150 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400L
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Compatibilitate cu izolația: Da, conform standardului EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 130 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
150 kA Icu la 220/240 V CA 50/60 Hz conform IEC 60947-2
150 kA Icu la 380/415 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2
70 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2
35 kA Icu 660/690 V CA 50/60 Hz, conform IEC 60947-2
Cod capacitate de întrerupere: L 150 kA 415 V CA
Funcționare și montare
Mod de acționare: Manetă basculantă
Mod de montare: Fix
Bază de montare: Placă de fund
Conectare superioară: Față
Conectare inferioară: Față
Distanță de conectare: 45 mm
Caracteristici suplimentare
Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere în funcționare [Ics]: 130 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
150 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
150 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
70 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
12 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
12 kA la 660/690 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2
Durată de viață electrică: 12 000 de cicluri la 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2
3 000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2
6 000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2
6000 de cicluri la 690 V CA 50/60 Hz In/2 conform IEC 60947-2
Tipul protecției
Tipul protecției: Fără protecție
Dimensiuni
Lățime (L): 185 mm
Înălțime (H): 255 mm
Adâncime (A): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categoria de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura mediului în timpul funcționării: -25...70 °C
Temperatura mediului în timpul depozitării: -50...85 °C
Avantajele produsului / Caracteristici
Avantajele ComPacT NSX:
- Asigurarea unei alimentări maxime cu energie: întreținere corectivă, preventivă și predictivă pentru gestionarea echipamentelor, combinată cu unitățile de declanșare MicroLogic avansate
- Protecția începe cu prevenirea: Cu ajutorul conexiunilor de energie Everlink se pot preveni incendiile electrice și se poate realiza întreținerea preventivă
- Conectivitate: Se poate conecta la sistemul EcoStruxure Power, o arhitectură conectată la IoT pentru îmbunătățirea tuturor aspectelor sistemului de distribuție a energiei
Avantaje tehnice:
- Curent nominal: de la 100 A la 630 A și 9 capacități de întrerupere pentru întrerupătorul de dimensiunea 2
- Versiuni cu 3 și 4 poli
- O gamă largă de protecții electronice și termomagnetice
- Sistem de cablare Plug and Ready și accesorii de comunicații
- Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat
- Compatibil cu unitate de declanșare avansată cu măsurare integrată a energiei: I, U, P, E, THD, f, CosPhi
