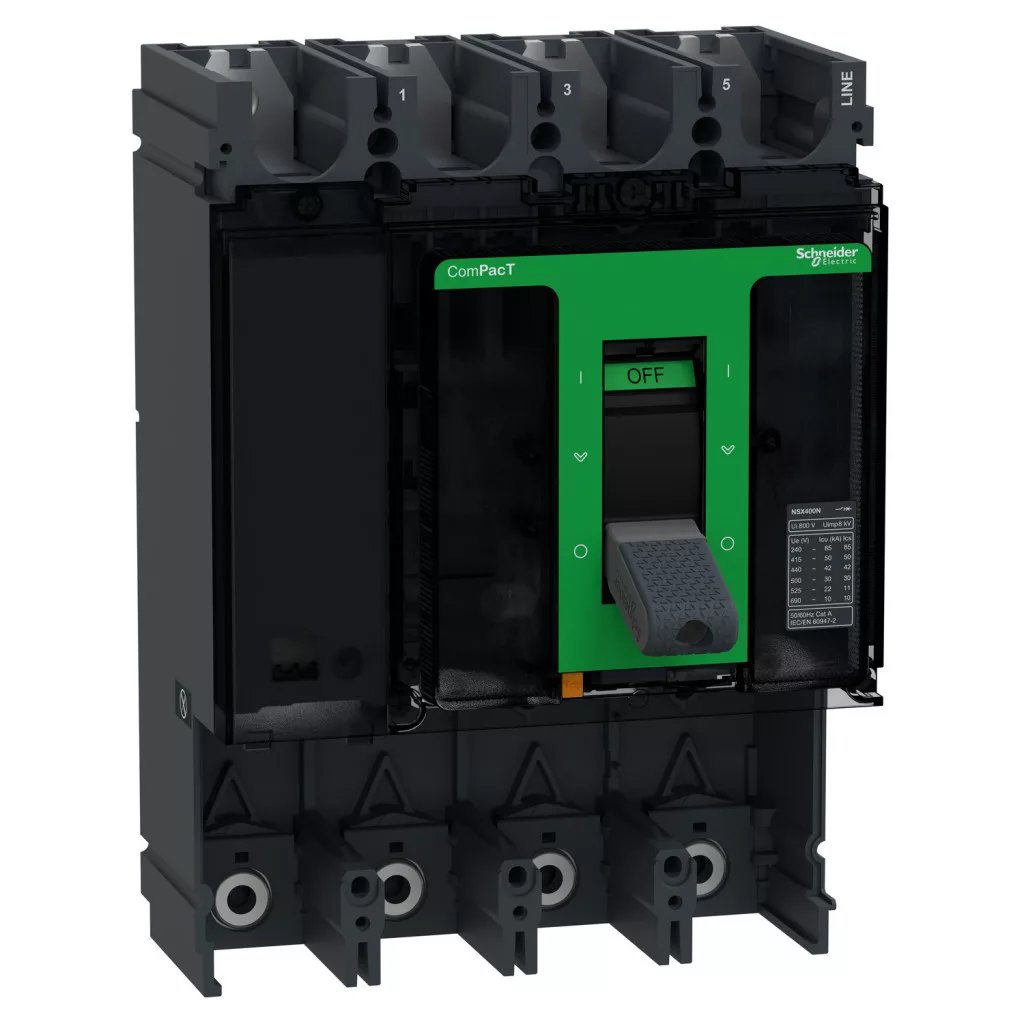

Schneider Electric ComPacT NSX (2021) - C40N4 - Cadru de bază pentru întrerupător, NSX400N, 50 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Protecție: IP40

Lățime: 200 mm

Lungime: 290 mm

Înălțime: 150 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40N4 - Cadru de bază pentru întrerupător, NSX400N, 50 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C40N4 - Cadru de bază pentru întrerupător, NSX400N, 50 kA, 415 V c.a., 50/60 Hz, 400 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003163
Price: 6300.93 RON
Availability: InStock

PRV:8 436,6 RON

6 300,93 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 6 064,14 RON preț net 5 011,69 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX400N (C40N4) oferă o soluție extrem de fiabilă și versatilă pentru protecția și controlul rețelelor electrice. Acest cadru face parte din gama de produse ComPacT NSX, concepută special pentru sarcinile de protecție ale sistemelor de distribuție. Produsul are o configurație cu 4 poli, în care polul neutru este situat pe partea stângă, și funcționează cu un curent nominal de 400 A la o temperatură ambiantă de 40 °C. Tensiunea nominală de funcționare a cadrului de bază al întrerupătorului este de 690 V c.a. 50/60 Hz, ceea ce corespunde standardului IEC 60947-2. Are o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune: 85 kA la 220/240 V c.a., 50 kA la 380/415 V c.a., 42 kA la 440 V c.a., 30 kA la 500 V c.a., 22 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Această gamă variată de capacități de întrerupere permite utilizarea eficientă a întrerupătorului în sisteme cu diferite niveluri de tensiune. Întrerupătorul dispune, de asemenea, de capacități de întrerupere conforme cu standardul UL 508: 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 20 kA la 600 V c.a. Codul capacității de întrerupere: N 50 kA 415 V CA. Unul dintre principalele avantaje ale carcasei de bază ComPacT NSX400N este faptul că dispune de funcție de separare (izolare) conform standardului EN/IEC 60947-2. Aparatul aparține categoriei de utilizare A. Acționarea se realizează cu ajutorul unui comutator basculant, iar modul de montare este fix. Tensiunea de izolație a produsului este de 800 V c.a. 50/60 Hz, iar rezistența la tensiune de impuls nominală este de 8 kV. De remarcat este durabilitatea mecanică a produsului: 15.000 de cicluri conform standardului IEC 60947-2, precum și durabilitatea electrică remarcabilă: 12.000 de cicluri la 440 V c.a. 50/60 Hz cu intensitatea curentului In/2, 6000 de cicluri la 440 V CA 50/60 Hz In, 3000 de cicluri la 690 V CA 50/60 Hz In și 6000 de cicluri la 690 V CA 50/60 Hz In/2. Designul structural al produsului este, de asemenea, practic: se poate monta pe panoul din spate, cu posibilități de conectare în partea superioară și inferioară din față, cu un pas de conectare de 45 mm. În ceea ce privește dimensiunile, lățimea este de 185 mm, înălțimea de 255 mm, iar adâncimea de 110 mm. Tipul de protecție: fără protecție. În ceea ce privește specificațiile de mediu, întrerupătorul are gradul de protecție IP40 conform IEC 60529 și gradul de rezistență la impact IK07 conform IEC 62262. Poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C și poate fi depozitat la temperaturi cuprinse între -50 și 85 °C. Acest cadru de bază este livrat fără unitate de declanșare, astfel încât utilizatorul poate alege și comanda unitatea de declanșare potrivită în funcție de propriile cerințe. Produsul este compatibil cu diverse tipuri de unități de declanșare, care trebuie comandate separat. Este disponibilă o gamă largă de accesorii care fac parte din familia de produse ComPacT NSX, cum ar fi contactul auxiliar fără fir, unitatea de declanșare, separatoarele de fază, protecție pentru cleme, acționare rotativă, contact auxiliar standard, declanșator de scădere a tensiunii MN, declanșator de întrerupător MX și modul standard de acționare a motorului.

Schneider Electric ComPacT NSX (2021) - C40N4 - Cadru de bază pentru întrerupător, NSX400N, 50 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a aparatului: NSX400N

Tipul produsului sau al componentei: Cadru de bază

Aplicația aparatului: Distribuție

Descrierea polilor: 4P

Poziția polului neutru: Stânga

Curent nominal [In]: 400 A la 40 °C

Caracteristici electrice

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Potrivit pentru deconectare: Da, conform EN/IEC 60947-2

Categoria de utilizare: Categoria A

Putere de întrerupere: 85 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

42 kA la 440 V c.a. 50/60 Hzconform IEC 60947-2

30 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2

22 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2

10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2

85 kA la 240 V c.a. 50/60 Hz conform UL 508

50 kA la 480 V c.a. 50/60 Hzconform UL 508

20 kA la 600 V CA 50/60 Hz conform UL 508

Cod capacitate de rupere: N 50 kA 415 V CA

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare [Ics]: 85 kA la 220/240 V c.a. 50/60 Hz

50 kA la 380/415 V CA la 50/60 Hz

42 kA la 440 V CA la 50/60 Hz

30 kA la 500 V CA la 50/60 Hz

11 kA la 525 V CA la 50/60 Hz

10 kA la 660/690 V CA la 50/60 Hz

Caracteristici mecanice

Tipul de comandă: Comutator basculant

Mod de montare: Fix

Bază de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tip de protecție: Fără protecție

Lățime (W): 185 mm

Înălțime (H): 255 mm

Adâncime (D): 110 mm

Durabilitate

Durabilitate mecanică: 15.000 de cicluri conform IEC 60947-2

Durabilitate electrică: 12.000 de cicluri la 440 V CA 50/60 Hz In/2

6.000 de cicluri la 440 V CA 50/60 Hz In

3000 de cicluri la 690 V CA 50/60 Hz In

6000 de cicluri la 690 V CA 50/60 Hz In/2

Caracteristici de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categorie de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Temperatura mediului de funcționare: -25...70 °C

Temperatura mediului de depozitare: -50...85 °C

Avantaje tehnice

Interval de curent nominal: între 100 A și 630 A, cu diferite capacități de întrerupere

Sunt disponibile variante cu 3 și 4 poli

O gamă largă de protecții electronice și termomagnetice

Sistem de cablare „Plug and ready” și accesorii de comunicații

Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Compatibil cu unități de declanșare avansate cu măsurare a performanței încorporată: I, U, P, E, THD, CosΦ

Date

Protecție

IP40

Lățime

200 mm

Lungime

290 mm

Înălțime

150 mm

EAN prezentat

3606482003163

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C40N4 adatlap letöltése

Greutate

5,818 kg/bucată

Numar articol

3606482003163
