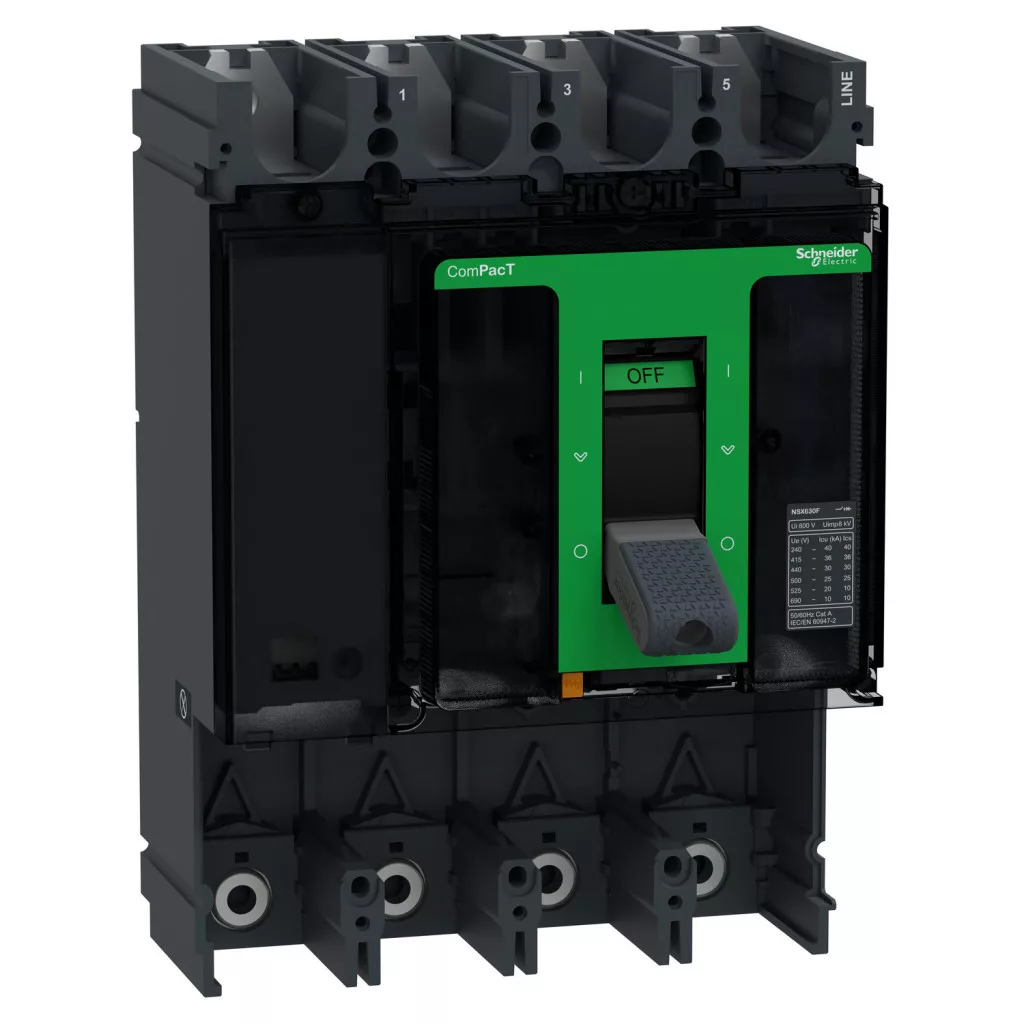

Schneider Electric ComPacT NSX (2021) - C63F4 - Cadru de bază pentru întrerupător, NSX630F, 36 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P

Protecție: IP40

Lățime: 201 mm

Lungime: 292 mm

Înălțime: 151 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C63F4 - Cadru de bază pentru întrerupător, NSX630F, 36 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C63F4 - Cadru de bază pentru întrerupător, NSX630F, 36 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003200
Price: 6781.27 RON
Availability: InStock

PRV:9 079,75 RON

6 781,27 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 6 526,43 RON preț net 5 393,74 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX seria C63F4 este un dispozitiv de protecție electrică din categoria premium, conceput special pentru aplicații industriale și comerciale. Această carcasă de bază a întrerupătorului, ca parte a gamei de produse ComPacT NSX, oferă un nivel ridicat de protecție și flexibilitate în sistemele de distribuție a energiei electrice. Carcasa de bază de tip NSX630F, cu 4 poli, are un curent nominal de 630 amperi și este comercializată fără unitate de declanșare, permițând comandarea și instalarea separată a diferitelor tipuri de unități de declanșare, în conformitate cu cerințele specifice de aplicare. C63F4 are capacități de protecție remarcabile, ceea ce este bine ilustrat de capacitatea sa de întrerupere de 36 kA la 380/415 V c.a. 50/60 Hz (conform standardului IEC 60947-2). În plus, oferă performanțe excelente la diferite niveluri de tensiune: 40 kA la 220/240 V c.a., 30 kA la 440 V c.a., 25 kA la 500 V c.a., 20 kA la 525 V c.a., precum și 10 kA la tensiunea de 660/690 V c.a. Conform standardului UL 508, acesta are o capacitate de întrerupere de 85 kA la 240 V c.a., 35 kA la 480 V c.a. și 20 kA la 600 V c.a., ceea ce asigură o aplicabilitate extinsă în diverse condiții de rețea. Tensiunea nominală de funcționare este de 690 V c.a. la 50/60 Hz, conform standardului IEC 60947-2, iar tensiunea nominală de izolație este de 800 V c.a. Printre caracteristicile tehnice ale cadrului de bază al întrerupătorului se numără rezistența mecanică și electrică excelentă, care asigură 15.000 de cicluri de acționare mecanică conform standardului IEC 60947-2. Rezistența electrică este, de asemenea, remarcabilă: 6000 de cicluri la 690 V c.a. 50/60 Hz cu intensitatea curentului In/2, 2000 de cicluri la intensitatea curentului In la aceeași tensiune, precum și 4000 de cicluri la 440 V c.a. cu intensitatea curentului In și 8000 de cicluri la intensitatea curentului In/2. Comutatorul are acționare de tip basculant, iar capacitatea sa de izolare este conformă cu standardul EN/IEC 60947-2. Rezistența nominală la tensiune de impuls este de 8 kV, conform standardului IEC 60947-2. Dispozitivul are gradul de protecție IP40 și rezistență la impact IK07, ceea ce asigură o protecție adecvată împotriva diverselor influențe de mediu. Întrerupătorul poate fi utilizat la temperaturi de mediu cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare variază de la -50 °C la +85 °C. Seria ComPacT NSX oferă numeroase avantaje tehnice, inclusiv o gamă largă de unități de declanșare, care permite utilizarea protecțiilor electronice și termomagnetice. Acest cadru de bază pentru întrerupător este compatibil cu toate tipurile de unități de declanșare, inclusiv unitățile de declanșare avansate cu contor de putere integrat (I, U, P, E, THD, CosPhi). Dispozitivul are conexiuni frontale atât pe partea superioară, cât și pe cea inferioară, cu o distanță de conectare de 45 mm. Dimensiuni: 185 mm lățime, 255 mm înălțime și 110 mm adâncime, ceea ce permite o integrare compactă. Seria NSX a fost proiectată pentru a asigura o alimentare maximă cu energie, cu întreținere corectivă, preventivă și predictivă, în special atunci când este combinată cu unități de declanșare MicroLogic avansate. Un alt avantaj al gamei de produse este funcția de prevenire a incendiilor datorită conexiunilor de alimentare Everlink, precum și conectivitatea la arhitectura bazată pe IoT EcoStruxure Power, care îmbunătățește toate aspectele sistemului de distribuție a energiei electrice.

Schneider Electric ComPacT NSX (2021) - C63F4 - Cadru de bază pentru întrerupător, NSX630F, 36 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630F

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 4P

Poziția conductorului neutru: Stânga

Curent nominal [In]: 630 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform standardului IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Compatibilitate cu izolația: Da, conform standardului EN/IEC 60947-2

Categoria de utilizare: Categoria A

Capacități de întrerupere

85 kA 240 V CA 50/60 Hz, conform standardului UL 508

25 kA Icu 500 V CA 50/60 Hz, conform standardului IEC 60947-2

36 kA Icu 380/415 V CA 50/60 Hz, conform standardului IEC 60947-2

10 kA Icu 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2

40 kA Icu 220/240 V CA 50/60 Hz, conform standardului IEC 60947-2

35 kA 480 V CA 50/60 Hz, conform standardului UL 508

20 kA 600 V CA 50/60 Hz, conform standardului UL 508

20 kA Icu 525 V CA 50/60 Hz, conform standardului IEC 60947-2

30 kA Icu 440 V AC 50/60 Hz, conform standardului IEC 60947-2

Caracteristici de comandă și montare

Cod capacitate de întrerupere: F 36 kA 415 V CA

Tipul de comandă: Comutator basculant

Mod de montare: Fixat

Suport de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tipul protecției: Fără protecție

Dimensiuni (L x l x h): 185 mm x 255 mm x 110 mm

Caracteristici suplimentare

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz, conform standardului IEC 60947-2

Rezistență nominală la tensiune de impuls [Uimp]: 8 kV, conform standardului IEC 60947-2

Capacitate nominală de întrerupere la scurtcircuit [Ics]:

36 kA 380/415 V CA 50/60 Hz, conform standardului IEC 60947-2

10 kA 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2

40 kA 220/240 V CA 50/60 Hz, conform standardului IEC 60947-2

10 kA 525 V CA 50/60 Hz, conform standardului IEC 60947-2

25 kA 500 V CA 50/60 Hz, conform standardului IEC 60947-2

30 kA 440 V CA 50/60 Hz, conform standardului IEC 60947-2

Caracteristici de durabilitate

Durabilitate mecanică: 15000 de cicluri, conform standardului IEC 60947-2

Rezistență electrică:

6000 de cicluri 690 V CA 50/60 Hz In/2, conform standardului IEC 60947-2

2000 de cicluri la 690 V CA 50/60 Hz In, conform standardului IEC 60947-2

4000 de cicluri la 440 V CA 50/60 Hz In, conform standardului IEC 60947-2

8000 de cicluri 440 V CA 50/60 Hz In/2, conform standardului IEC 60947-2

Caracteristici de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categorie de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3, conform standardului IEC 60664-1

Grad de protecție IP: IP40, conform standardului IEC 60529

Grad de protecție IK: IK07, conform standardului IEC 62262

Intervalul de temperatură a mediului în timpul funcționării: -25...70 °C

Intervalul de temperatură a mediului înconjurător în timpul depozitării: -50...85 °C

Avantaje tehnice

Curent nominal: de la 100 A la 630 A și capacitate de întrerupere de 9 pentru cele 2 categorii de dimensiuni

Sunt disponibile variante cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de cablare plug and play și accesorii de comunicații

Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Compatibil cu unitățile de declanșare avansate, cu contor de putere integrat (I, U, P, E, THD, CosPhi)

Date

Protecție

IP40

Lățime

201 mm

Lungime

292 mm

Înălțime

151 mm

EAN prezentat

3606482003200

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C63F4 adatlap letöltése

Greutate

5,958 kg/bucată

Numar articol

3606482003200
