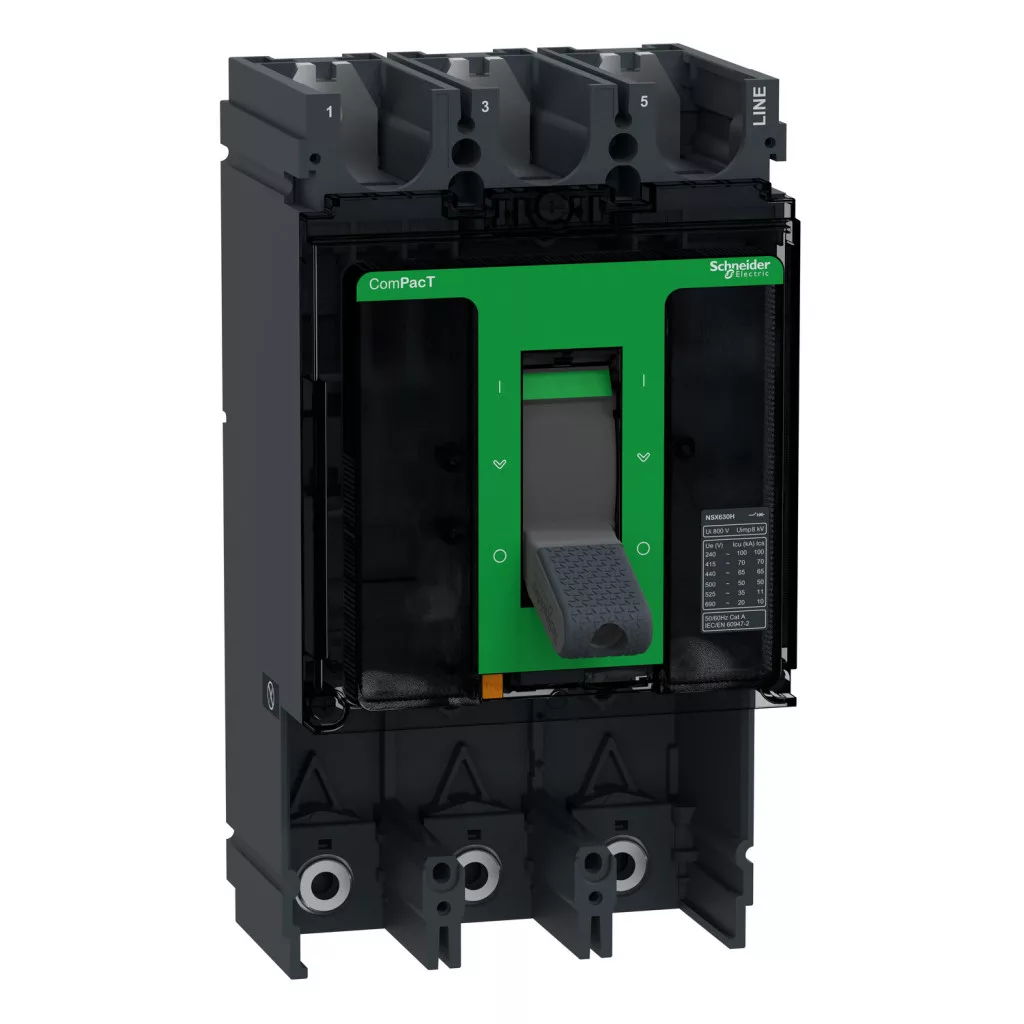

Schneider Electric ComPacT NSX (2021) - C63H3 - Cadru de bază pentru întrerupător, NSX630H, 70 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P

Protecție: IP40

Lățime: 156 mm

Lungime: 293 mm

Înălțime: 151 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric ComPacT NSX (2021) - C63H3 - Cadru de bază pentru întrerupător, NSX630H, 70 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P

Name: Schneider Electric ComPacT NSX (2021) - C63H3 - Cadru de bază pentru întrerupător, NSX630H, 70 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P
Brand: Schneider Electric Zrt.
SKU: 3606482002982
Price: 7718.88 RON
Availability: InStock

PRV:10 335,16 RON

7 718,88 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 7 428,81 RON preț net 6 139,52 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului de tip C63H3 din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție de înaltă performanță, conceput special pentru utilizarea în rețelele de distribuție. Acest cadru de bază cu 3 poli, care face parte din gama de produse NSX630H, are un curent nominal de 630 A și asigură o capacitate de întrerupere la scurtcircuit de 70 kA la 415 VAC. Carcasa de bază a întrerupătorului este livrată fără unitate de declanșare, ceea ce permite utilizatorului să comande separat unitatea de declanșare cea mai potrivită pentru aplicație. ComPacT NSX C63H3 are parametri tehnici remarcabili. Tensiunea nominală de funcționare este de 690 V CA 50/60 Hz conform standardului IEC 60947-2, ceea ce asigură o gamă largă de aplicații în diverse medii industriale. Întrerupătorul este adecvat și pentru deconectare, în conformitate cu standardul EN/IEC 60947-2, putând fi astfel utilizat și în scopuri de întreținere și alte scopuri de siguranță. Produsul are categoria de utilizare A. Capacitatea de întrerupere este asigurată într-un interval extrem de larg la diferite niveluri de tensiune: 85 kA la 240 V c.a., 70 kA la 380/415 V c.a. și 20 kA la 660/690 V c.a. (conform IEC 60947-2). Valoarea tensiunii nominale de izolație (Ui) este de 800 V c.a., în timp ce rezistența nominală la tensiune de impuls (Uimp) este de 8 kV, conform standardului IEC 60947-2. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri, în timp ce durata de viață electrică depinde de sarcină: 6000 de cicluri la 690 V c.a. (cu sarcină In/2) sau 2000 de cicluri (cu sarcină In); iar la 440 V c.a., 8000 de cicluri (cu sarcină In/2) sau 4000 de cicluri (cu sarcină In), conform standardului IEC 60947-2. Montarea cadrului de bază al întrerupătorului ComPacT NSX C63H3 este simplă, acesta putând fi fixat pe panoul din spate, iar dimensiunile sale sunt compacte: 140 mm lățime, 255 mm înălțime și 110 mm adâncime. Partea frontală aparține clasei de protecție II, ceea ce oferă un nivel sporit de siguranță. Clasificarea de protecție împotriva mediului a produsului este IP40 conform standardului IEC 60529, precum și IK07 conform standardului IEC 62262. Intervalul de temperatură de funcționare este larg, putând fi utilizat între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -50 °C și +85 °C. Oferă opțiuni de conectare standard: conexiunile ascendente și descendente se află ambele pe partea frontală, cu un pas de conectare de 45 mm. Gama de produse Schneider Electric ComPacT NSX poate fi extinsă cu o gamă largă de accesorii, printre care se numără diverse unități de declanșare, contact auxiliar fără fir, protecții pentru borne, separatoare de fază, mecanisme de acționare a motorului, precum și declanșatoare MN și MX. Cadrul de bază C63H3 este compatibil cu orice unitate de declanșare, care trebuie comandată separat, și poate fi utilizat chiar și cu unități de declanșare avansate, dotate cu funcții integrate de măsurare a puterii (I, U, P, E, THD, f, CosPhi). Întrerupătorul poate fi acționat prin comutare cu levier și aparține categoriei de supratensiune III.

Schneider Electric ComPacT NSX (2021) - C63H3 - Cadru de bază pentru întrerupător, NSX630H, 70 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 3P date tehnice

Parametri principali

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630H

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Curent nominal [In]: 630 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Potrivit pentru deconectare: Da, conform EN/IEC 60947-2

Categoria de utilizare: Categoria A

Capacitate de întrerupere

Capacitate de întrerupere: 85 kA 240 V CA 50/60 Hz conform UL 508
65 kA 480 V CA 50/60 Hz conform UL 508
100 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
20 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
20 kA 600 V CA 50/60 Hz conform UL 508

Cod capacitate de întrerupere: H 70 kA 415 V CA

Capacitate nominală de întrerupere în funcționare [Ics]: 11 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2
100 kA 220/240 V CA 50/60 Hz conform IEC 60947-2
50 kA 500 V CA 50/60 Hz conform IEC 60947-2
65 kA 440 V CA 50/60 Hz conform IEC 60947-2
70 kA 380/415 V CA 50/60 Hz conform IEC 60947-2

Parametri tehnici

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2

Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2

Durată de viață electrică: 6000 de cicluri 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
2000 de cicluri 690 V c.a. 50/60 Hz In conform IEC 60947-2
4000 de cicluri 440 V c.a. 50/60 Hz In conform IEC 60947-2
8000 de cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2

Tipul de acționare: Comutator

Mod de montare: Fixat

Caracteristici fizice și mediu

Bază de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tipul de protecție: Fără protecție

Lățime (L): 140 mm

Înălțime (H): 255 mm

Adâncime (A): 110 mm

Standarde: EN/IEC 60947-2
UL 60947-4-1

Categorie de supratensiune: III

Clasă de protecție electrică la contact: Clasa II pe partea frontală

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Temperatura mediului de funcționare: -25...70 °C

Temperatura mediului de depozitare: -50...85 °C

Date

Protecție

IP40

Lățime

156 mm

Lungime

293 mm

Înălțime

151 mm

EAN prezentat

3606482002982

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C63H3 adatlap letöltése

Greutate

4,585 kg/bucată

Numar articol

3606482002982
