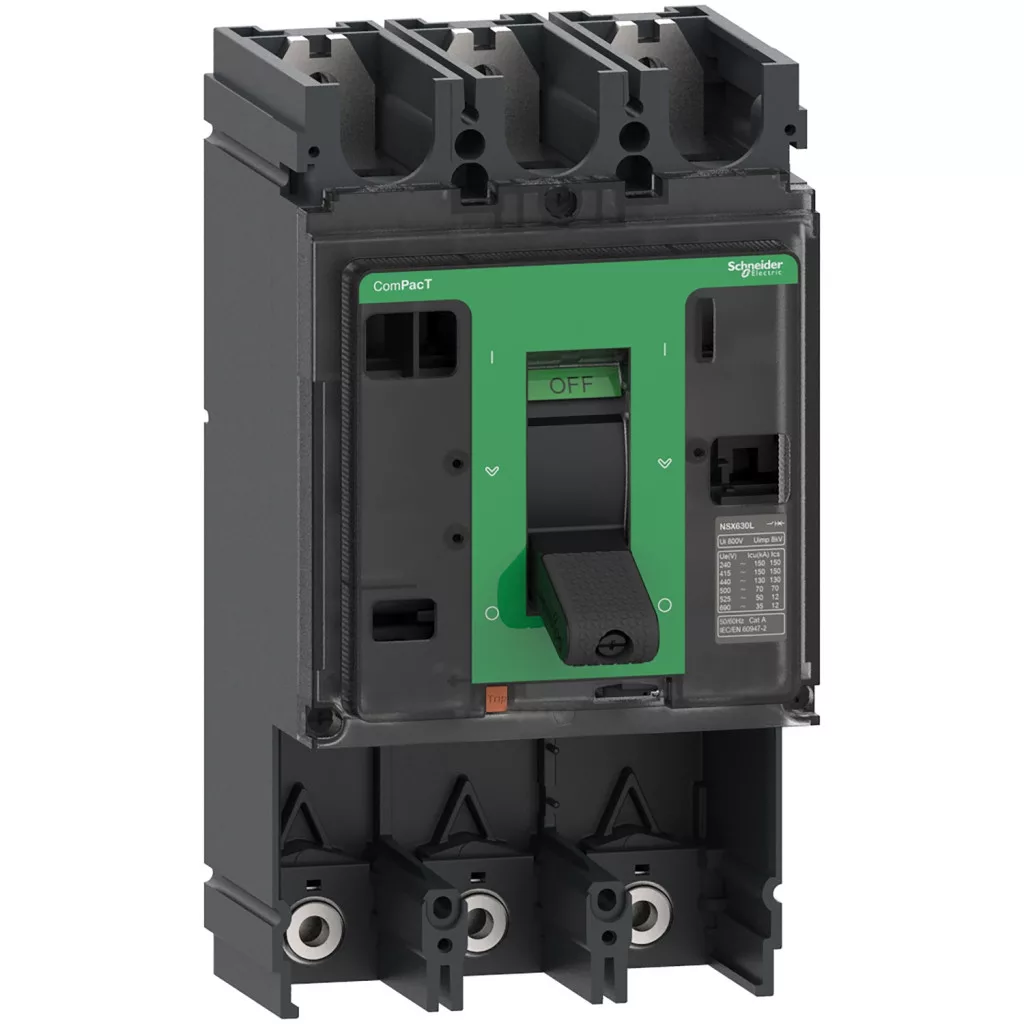

Schneider Electric ComPacT NSX (2021) - C63L3 - Cadru de bază pentru întrerupător, NSX630L, 150 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P
Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!
Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.
Schneider Electric ComPacT NSX (2021) - C63L3 - Cadru de bază pentru întrerupător, NSX630L, 150 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 3P date tehnice
Caracteristici principale
Gama de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a aparatului: NSX630L
Tipul produsului sau al componentei: Cadru de bază
Aplicația aparatului: Distribuție
Descrierea polilor: 3P
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Apt pentru deconectare: Da, conform EN/IEC 60947-2
Categoria de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 130 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
150 kA Icu la 220/240 V CA 50/60 Hzconform IEC 60947-2
150 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: L 150 kA 415 V CA
Comandă și montare
Tipul comenzii: Comutator
Mod de montare: Fix
Date tehnice suplimentare
Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere în funcționare [Ics]: 130 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
150 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
150 kA la 380/415 V c.a. la 50/60 Hz conform IEC 60947-2
70 kA la 500 V c.a. la 50/60 Hz conform IEC 60947-2
12 kA la 525 V c.a. la 50/60 Hzconform IEC 60947-2
12 kA la 660/690 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică și electrică
Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2
Durată de viață electrică: 6000 de cicluri la 690 V CA 50/60 Hz In/2 conform IEC 60947-2
2000 de cicluri la 690 V CA 50/60 Hz In conform IEC 60947-2
4000 de cicluri la 440 V CA 50/60 Hz In conform IEC 60947-2
8000 de cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2
Conectare și montare
Conectare superioară: Față
Conectare inferioară: Față
Distanță de conectare: 45 mm
Tip de protecție: Fără protecție
Dimensiuni
Lățime (L): 140 mm
Înălțime (H): 255 mm
Adâncime (A): 110 mm
Mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: Gradul 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura mediului în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Avantajele gamei de produse ComPacT NSX
Curent nominal: de la 100 A la 630 A și capacitate de întrerupere de 4 pentru întrerupătoarele de dimensiunea 2
Sunt disponibile versiuni cu 3 și 4 poli
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare Plug and Ready și accesorii de comunicații
Cadrul de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat
Compatibil cu unitate de declanșare avansată, cu măsurare integrată a performanței: I, U, P, E, THD, CosPhi
Avantaje funcționale:
Disponibilitate maximă a puterii: întreținere corectivă, preventivă și predictivă pentru gestionarea echipamentelor, combinată cu unitățile de declanșare avansate MicroLogic
Protecția începe cu prevenirea: Datorită conexiunilor Everlink, previne incendiile electrice și asigură întreținerea preventivă
Conectivitate: arhitectură bazată pe EcoStruxure Power IoT, destinată îmbunătățirii tuturor aspectelor sistemului de distribuție a energiei electrice
