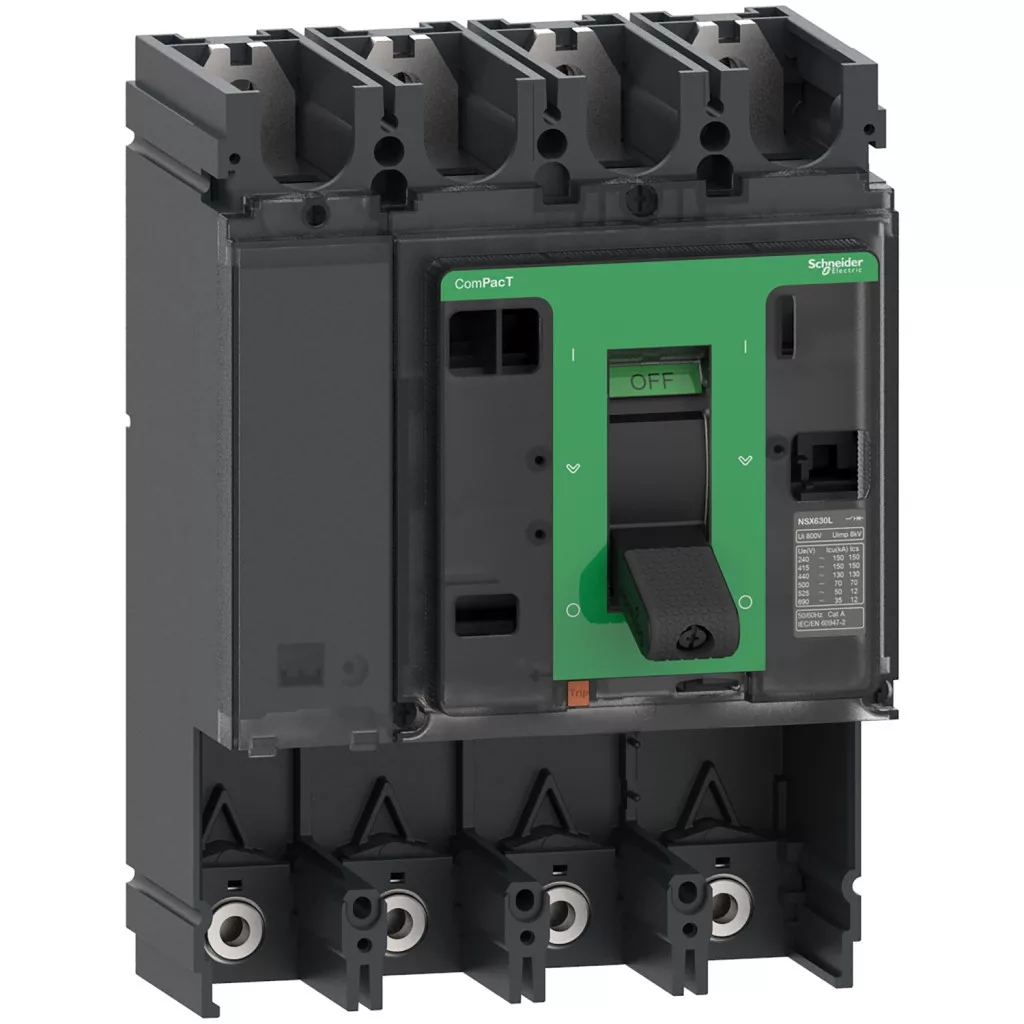

Schneider Electric ComPacT NSX (2021) - C63L4 - Cadru de bază pentru întrerupător, NSX630L, 150 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P

Protecție: IP40

Lățime: 200 mm

Lungime: 290 mm

Înălțime: 150 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C63L4 - Cadru de bază pentru întrerupător, NSX630L, 150 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C63L4 - Cadru de bază pentru întrerupător, NSX630L, 150 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003248
Price: 15143.28 RON
Availability: InStock

PRV:20 276,04 RON

15 143,28 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 14 574,21 RON preț net 12 044,80 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX630L (C63L4) reprezintă o soluție extrem de fiabilă și versatilă pentru protecția circuitelor în rețelele de distribuție. Acest cadru de bază cu 4 poli, fără unitate de declanșare, are o intensitate nominală de 630 A și asigură o capacitate de întrerupere excepțională de 150 kA la o tensiune de rețea de 415 V c.a. Produsul este alegerea ideală pentru instalațiile industriale și comerciale, unde asigurarea unei alimentări cu energie sigură și continuă este de o importanță critică. Ca parte a seriei ComPacT NSX, acest cadru de bază permite montarea ulterioară a diverselor unități de declanșare, putând fi astfel configurat în mod flexibil în funcție de cerințele specifice de utilizare. Aparatul are o tensiune nominală de funcționare de 690 V c.a. și oferă o gamă largă de capacități de întrerupere la diferite niveluri de tensiune: 150 kA la 220/240 V c.a. și 380/415 V c.a., 130 kA la 440 V c.a., 70 kA la 500 V c.a., 50 kA la 525 V c.a., precum și 35 kA la 660/690 V c.a. Această versatilitate permite utilizarea aceluiași întrerupător la diferite niveluri de tensiune de rețea, ceea ce simplifică stocarea și întreținerea. Printre caracteristicile remarcabile ale NSX630L se numără tensiunea de izolație de 800 V c.a., rezistența la tensiune de impuls de 8 kV, precum și diferite date privind durata de viață mecanică și electrică. Întrerupătorul asigură 15.000 de cicluri de funcționare mecanică, în timp ce durata de viață electrică variază în funcție de sarcină: la 440 V c.a., 4.000 de cicluri la curentul nominal (In) și 8.000 de cicluri la jumătate din curentul nominal (In/2); iar la 690 V c.a., 2000 de cicluri la In și 6000 de cicluri la In/2. Dispozitivul este prevăzut cu un comutator de tip Toggle și poate fi instalat în mod fix. De remarcat este conformitatea cu standardul EN/IEC 60947-2 și capacitatea de izolare, care permite deconectarea în siguranță a circuitului. Întrerupătorul are gradul de protecție IP40 și nivelul de rezistență la impact IK07, ceea ce asigură o protecție adecvată împotriva influențelor externe. Seria ComPacT NSX oferă numeroase avantaje tehnice, inclusiv disponibilitatea variantelor cu 3 și 4 poli, o gamă largă de protecții electronice și termomagnetice, precum și sistemul de cablare plug and ready și accesorii de comunicații. Cadrul de bază este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat. Unitățile de declanșare avansate permit măsurarea integrată a puterii, precum și a parametrilor I, U, P, E, THD și CosPhi. Rama de bază a întrerupătorului Schneider Electric C63L4 oferă o soluție tehnologică avansată, care asigură performanță, fiabilitate și siguranță excelente pentru rețelele de distribuție moderne.

Schneider Electric ComPacT NSX (2021) - C63L4 - Cadru de bază pentru întrerupător, NSX630L, 150 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice

Caracteristici generale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630L

Tipul produsului sau al componentei: Cadru de bază

Aplicație: Distribuție

Descrierea polilor: 4P

Poziția conductorului neutru: Stânga

Caracteristici electrice

Intensitate nominală a curentului [In]: 630 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Capacitate de izolare: Da, conform standardului EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

Capacitate de întrerupere: 130 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2

150 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2

150 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2

50 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2

70 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2

35 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2

Cod capacitate de întrerupere: L 150 kA 415 V CA

Comandă și montare

Tipul de comandă: Manetă de comutare

Mod de montare: Fix

Bază de montare: Placă de fund

Conectare superioară: Față

Racordare inferioară: Față

Distanță de racordare: 45 mm

Tip de protecție: Fără protecție

Dimensiuni

Lățime (L): 185 mm

Înălțime (H): 255 mm

Adâncime (A): 110 mm

Caracteristici suplimentare

Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare [Ics]: 130 kA 440 V CA 50/60 Hz conform IEC 60947-2

150 kA 220/240 V CA 50/60 Hz conform IEC 60947-2

150 kA 380/415 V CA 50/60 Hz conform IEC 60947-2

70 kA 500 V CA 50/60 Hz conform IEC 60947-2

12 kA 525 V CA 50/60 Hz conform IEC 60947-2

12 kA 660/690 V CA 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2

Durată de viață electrică: 6000 de cicluri 690 V CA 50/60 Hz In/2 conform IEC 60947-2

2000 de cicluri 690 V CA 50/60 Hz In conform IEC 60947-2

4000 de cicluri 440 V CA 50/60 Hz In conform IEC 60947-2

8000 de cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2

Condiții de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categoria de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Intervalul de temperatură a mediului în timpul funcționării: -25...70 °C

Intervalul de temperatură a mediului în timpul depozitării: -50...85 °C

Avantaje tehnice

Sunt disponibile versiuni cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de cablare „Plug and ready” și accesorii de comunicații

Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Compatibil cu unități de declanșare avansate, care asigură măsurarea integrată a performanței: I, U, P, E, THD, CosPhi

Date

Protecție

IP40

Lățime

200 mm

Lungime

290 mm

Înălțime

150 mm

EAN prezentat

3606482003248

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C63L4 adatlap letöltése

Greutate

6,052 kg/bucată
