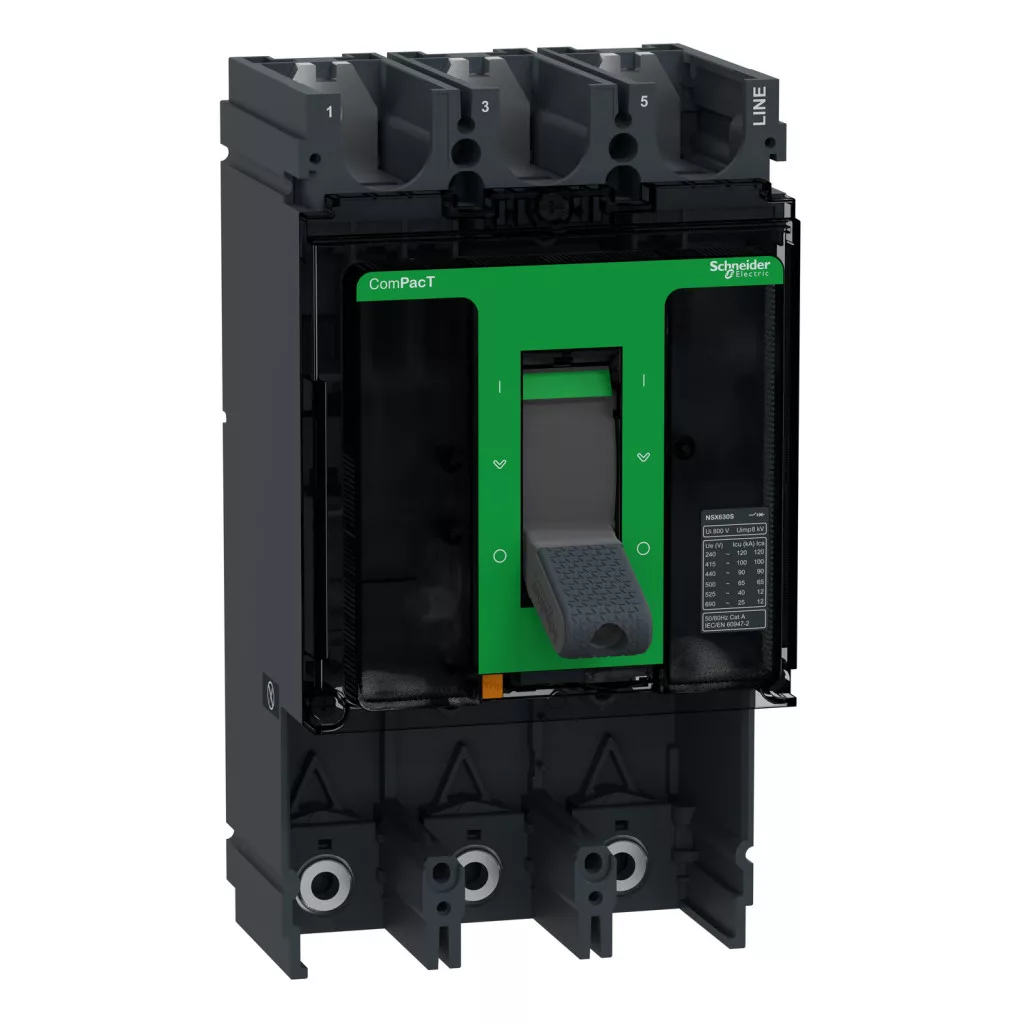

Schneider Electric ComPacT NSX (2021) - C63S3 - Cadru de bază pentru întrerupător, NSX630S, 100 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P

Protecție: IP40

Lățime: 155 mm

Lungime: 305 mm

Înălțime: 155 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C63S3 - Cadru de bază pentru întrerupător, NSX630S, 100 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P

Name: Schneider Electric ComPacT NSX (2021) - C63S3 - Cadru de bază pentru întrerupător, NSX630S, 100 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 3P
Brand: Schneider Electric Zrt.
SKU: 3606482002999
Price: 9617.75 RON
Availability: InStock

PRV:12 877,65 RON

9 617,75 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 9 256,33 RON preț net 7 649,86 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului de tip C63S3 din seria ComPacT NSX de la Schneider Electric este un întrerupător de circuit de înaltă performanță, conceput pentru protecția rețelelor de distribuție industriale. Acest întrerupător tripolar de tip NSX630S are o intensitate nominală de 630 A și are ca caracteristică specială faptul că este comercializat fără unitate de declanșare, ceea ce permite o configurare flexibilă în diferite domenii de aplicare. Întrerupătorul ComPacT NSX630S are o capacitate de întrerupere de 100 kA în rețelele de 380/415 V c.a. 50/60 Hz, ceea ce asigură o protecție excepțională chiar și în cele mai exigente medii industriale. Prezintă valori impresionante și la alte niveluri de tensiune: 120 kA la 220/240 V c.a., 90 kA la 440 V c.a., 65 kA la 500 V c.a., 40 kA la 525 V c.a. și 25 kA la 660/690 V c.a. Această versatilitate permite asigurarea unei protecții fiabile chiar și la tensiuni de rețea diferite. Codul de capacitate de întrerupere marcat cu litera S (S 100 kA 415 V CA) indică în mod clar categoria dispozitivului în cadrul gamei de produse ComPacT NSX. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de comutație, în timp ce durata de viață electrică variază în funcție de sarcină: 2.000 de cicluri la o tensiune de 690 V c.a. și curent nominal, iar la jumătate din intensitatea curentului, deja 6.000 de cicluri. La o tensiune de 440 V c.a., aceste valori sunt și mai favorabile: la curent nominal se pot atinge 4000 de cicluri, iar la jumătate de sarcină se pot atinge 8000 de cicluri. Aparatul are grad de protecție IP40 conform IEC 60529 și rezistă la impacturi mecanice de gradul IK07. Intervalul de temperatură de funcționare este extrem de larg: poate fi utilizat de la -25 °C până la +70 °C, iar depozitarea este permisă între -50 °C și +85 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Familia de întrerupătoare ComPacT NSX prezintă numeroase avantaje tehnice: este disponibilă în variante cu 3 și 4 poli, cu funcții extinse de protecție electronică și termomagnetică. Carcasa de bază este compatibilă cu orice tip de unitate de declanșare, care trebuie comandată separat. Dispozitivul poate fi conectat la arhitectura bazată pe IoT EcoStruxure Power, ceea ce permite îmbunătățirea tuturor aspectelor sistemului de distribuție a energiei. Produsul maximizează disponibilitatea alimentării cu energie prin întreținere corectivă, preventivă și predictivă, în special atunci când este combinat cu unități de declanșare MicroLogic avansate. Datorită conexiunilor Everlink, se poate preveni și apariția incendiilor electrice. Dimensiunile întrerupătorului: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cu montare fixă și acționare de tip basculant.

Schneider Electric ComPacT NSX (2021) - C63S3 - Cadru de bază pentru întrerupător, NSX630S, 100 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 3P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630S

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 3P

Curent nominal [In]: 630 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Aptitudine de deconectare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

100 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2

120 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2

40 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2

65 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2

90 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2

25 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2

Cod capacitate de întrerupere: S 100 kA 415 V CA

Tipul de comandă: Comutator

Mod de montare: Fix

Informații suplimentare

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare [Ics]:

100 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2

120 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2

65 kA 500 V c.a. 50/60 Hz conform IEC 60947-2

90 kA 440 V CA 50/60 Hz conform IEC 60947-2

12 kA 525 V CA 50/60 Hz conform IEC 60947-2

12 kA 660/690 V CA 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2

Durată de viață electrică:

6000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2

2000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2

4000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2

8000 de cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2

Suprafață de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tipul de protecție: Fără protecție

Lățime (L): 140 mm

Înălțime (H): 255 mm

Adâncime (A): 110 mm

Mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categorie de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Temperatura mediului în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Avantaje tehnice

Curent nominal: de la 100 A la 630 A și capacitate de întrerupere de 9 A pentru întrerupătoarele de dimensiunea 2

Sunt disponibile versiuni cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de cablare plug and play și accesorii de comunicații

Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Unitate de declanșare avansată compatibilă cu contor de putere integrat: I, U, P, E, THD, CosPhi

Date

Protecție

IP40

Lățime

155 mm

Lungime

305 mm

Înălțime

155 mm

EAN prezentat

3606482002999

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

K1D004NLH adatlap letöltése

Greutate

4,636 kg/bucată

Numar articol

3606482002999
