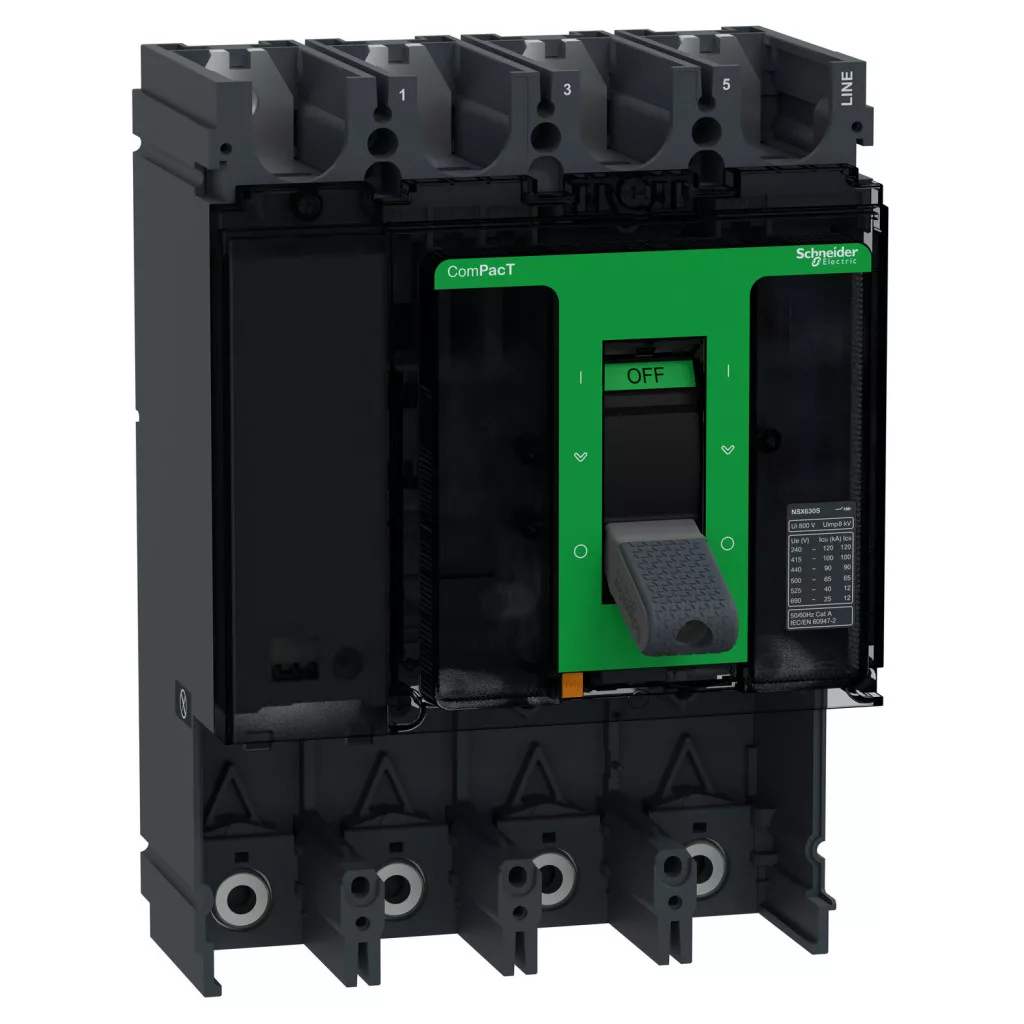

Schneider Electric ComPacT NSX (2021) - C63S4 - Cadru de bază pentru întrerupător, NSX630S, 100 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P

Protecție: IP40

Lățime: 200 mm

Lungime: 290 mm

Înălțime: 150 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C63S4 - Cadru de bază pentru întrerupător, NSX630S, 100 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C63S4 - Cadru de bază pentru întrerupător, NSX630S, 100 kA, 415 V c.a., 50/60 Hz, 630 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003231
Price: 12051.63 RON
Availability: InStock

PRV:16 136,49 RON

12 051,63 RON

SPECIAL

Comandă specială

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 11 598,74 RON preț net 9 585,73 RON

Produsul poate fi achiziționat doar de persoane juridice cu cod fiscal, pe bază de comandă specială. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți,
fă click aici și autentifică-te sau înregistrează-te ca persoană juridică!

Important: După ce primești e-mailul de confirmare a înregistrării, te rugăm să te deconectezi și să te autentifici din nou pentru activarea accesului la aceste produse.

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Carcasa de bază a întrerupătorului Schneider Electric ComPacT NSX C63S4 este un întrerupător de circuit profesional, de înaltă performanță, conceput special pentru aplicații de distribuție. Acest model din gama NSX630S este disponibil în versiune cu 4 poli, cu un curent nominal de 630 A, și este livrat fără unitate de declanșare – aceasta din urmă trebuie comandată separat, în funcție de aplicația specifică. ComPacT NSX C63S4 are o capacitate de întrerupere remarcabilă de 100 kA la o tensiune de 415 V c.a., la o frecvență de rețea de 50/60 Hz, ceea ce asigură un nivel extrem de ridicat de protecție în caz de supracurent și scurtcircuit. Capacitatea de întrerupere este remarcabilă și la alte niveluri de tensiune: 120 kA la 220/240 V c.a., 90 kA la 440 V c.a., 65 kA la 500 V c.a., 40 kA la 525 V c.a., precum și 25 kA la 660/690 V CA. Această versatilitate permite utilizarea produsului în diverse rețele electrice. Tensiunea nominală de funcționare este de 690 V c.a., ceea ce corespunde standardului IEC 60947-2. Printre parametrii tehnici se remarcă tensiunea de izolație de 800 V c.a. și rezistența la tensiune de impuls de 8 kV. Întrerupătorul dispune de funcție de deconectare (conform EN/IEC 60947-2) și are o clasificare de utilizare de categoria A. Durata de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 2.000 și 8.000 de cicluri, în funcție de sarcină. Aparatul are acționare de tip basculant și poate fi instalat cu montare fixă. Conexiunile se află pe partea frontală, cu o distanță de conectare de 45 mm. Dimensiunile dispozitivului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime, ceea ce permite o instalare compactă. Întrerupătorul ComPacT NSX funcționează fiabil în numeroase condiții de mediu. Pe lângă protecția IP40 (IEC 60529) și rezistența la impact IK07 (IEC 62262), produsul are un interval de temperatură de funcționare cuprins între -25 °C și +70 °C. Din punct de vedere al protecției împotriva șocurilor electrice, fața frontală a produsului este de clasa II (Class II). Gradul de poluare este 3 (IEC 60664-1), iar categoria de supratensiune a produsului este III. Întrerupătorul este compatibil cu diverse accesorii, cum ar fi contacte auxiliare fără fir, unități de declanșare, separatoare de fază, protecții pentru borne, manete de acționare, contacte auxiliare standard, declanșatoare de scădere a tensiunii MN, declanșatoare MX și module standard de acționare a motorului, ceea ce sporește și mai mult posibilitățile de utilizare și flexibilitatea în diverse aplicații.

Schneider Electric ComPacT NSX (2021) - C63S4 - Cadru de bază pentru întrerupător, NSX630S, 100 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice

Caracteristici principale

Gama de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630S

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polilor: 4P

Poziția conductorului neutru: Stânga

Curent nominal: 630 A la 40 °C

Tensiune nominală de funcționare: 690 V CA 50/60 Hz conform IEC 60947-2

Tipul rețelei: CA

Frecvența rețelei: 50/60 Hz

Funcție de decuplare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

Capacitate de întrerupere: 100 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
120 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2
40 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
65 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
90 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
25 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2

Cod capacitate de întrerupere: S 100 kA 415 V CA

Tip de acționare: Toggle

Mod de montare: Fix

Informații suplimentare

Tensiune de izolație: 800 V CA 50/60 Hz conform IEC 60947-2

Rezistență nominală la tensiune de impuls: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere:
100 kA 380/415 V CA 50/60 Hz conform IEC 60947-2
120 kA 220/240 V CA 50/60 Hz conform IEC 60947-2
65 kA 500 V CA 50/60 Hz conform IEC 60947-2
90 kA 440 V CA 50/60 Hz conform IEC 60947-2
12 kA 525 V CA 50/60 Hz conform IEC 60947-2
12 kA 660/690 V CA 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 15000 de cicluri conform IEC 60947-2

Durată de viață electrică:
6000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
2000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2
4000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2
8000 de cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2

Montare și conectare

Suport de montare: Panou posterior

Conectare superioară: Față

Conectare inferioară: Față

Distanță de conectare: 45 mm

Tip de protecție: Fără protecție

Dimensiuni

Lățime (L): 185 mm

Înălțime (H): 255 mm

Adâncime (A): 110 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categorie de supratensiune: III

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Temperatura mediului în timpul funcționării: -25...70 °C

Temperatura mediului înconjurător în timpul depozitării: -50...85 °C

Avantaje tehnice

Curent nominal: de la 100 A la 630 A și capacitate de întrerupere de 2 pentru întrerupătoare de dimensiunea 2

Sunt disponibile versiuni cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de cablare Plug and Ready și accesorii de comunicații

Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Compatibil cu unitatea de declanșare avansată cu contor de putere integrat: I, U, P, E, THD, f, CosPhi

Date

Protecție

IP40

Lățime

200 mm

Lungime

290 mm

Înălțime

150 mm

EAN prezentat

3606482003231

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Tensiune nominală

690 - 690 V

Grad de protecție

IP40

Număr de poli

Producător/Marcă

Schneider Electric

Magyar nyelvű adatlap

C63S4 adatlap letöltése

Greutate

6,06 kg/bucată

Numar articol

3606482003231
