Modulul de acționare a motorului Schneider Electric ComPacT NSX100/160 110/130 Vcc (MT100/160, LV429438) este o soluție standard de control al motorului de înaltă calitate, concepută special pentru familiile de întrerupătoare ComPacT NSX100 și NSX160. Această gamă de produse aparține categoriei de dispozitive MT250 și este specializată în mod specific pe funcția de stocare automată a forței de arc. Domeniul principal de utilizare al modulului mecanismului motorului este compatibilitatea cu întrerupătoarele ComPacT NSX100, NSX160, precum și cu variantele lor de curent continuu (NSX100 DC, NSX160 DC). Tensiunea circuitului de comandă funcționează în intervalul 110-130 V DC, ceea ce permite o aplicabilitate largă în mediul industrial. Modulul de montare a întrerupătorului este fix, fiind compatibil cu întrerupătoarele cu dimensiuni de cadru de 100 A și 160 A. Mecanismul motorului de tip control standard poate fi acționat atât cu semnal de control impulsional, cât și cu semnal de control continuu, putând fi astfel integrat în mod flexibil în diverse sisteme de automatizare. Din punct de vedere al parametrilor tehnici, modulul de acționare cu motor Schneider Electric cu numărul de articol LV429438 asigură o funcționare extrem de rapidă: timpul de reacție la deschidere este mai mic de 700 ms, iar timpul de reacție la închidere este mai mic de 80 ms. Frecvența maximă de acționare este de 4 comutații pe minut, ceea ce corespunde cerințelor aplicațiilor industriale. Consumul maxim de energie atât la deschidere, cât și la închidere este de 500 W. Dispozitivul include un adaptor SDE, care asigură funcționalități suplimentare. Printre funcțiile de siguranță se numără opțiunea de blocare: fixarea în poziția oprită (poziția OFF) cu 1-3 lacate cu diametrul de 5-8 mm, ceea ce este de o importanță deosebită în timpul operațiunilor de întreținere pentru a preveni pornirea accidentală. Modulul de acționare a motorului Schneider Electric ComPacT NSX este alegerea perfectă pentru aplicații industriale și comerciale în care controlul de la distanță al întreruptoarelor este o cerință esențială. Este recomandat în special pentru sisteme automatizate în care timpul de comutație rapid, funcționarea fiabilă și opțiunile flexibile de control sunt prioritare. Prin integrarea modulului de control al motorului cu numărul de articol LV429438, eficiența și siguranța funcționării sistemelor electrice pot fi îmbunătățite semnificativ, reducând la minimum necesitatea intervenției manuale.

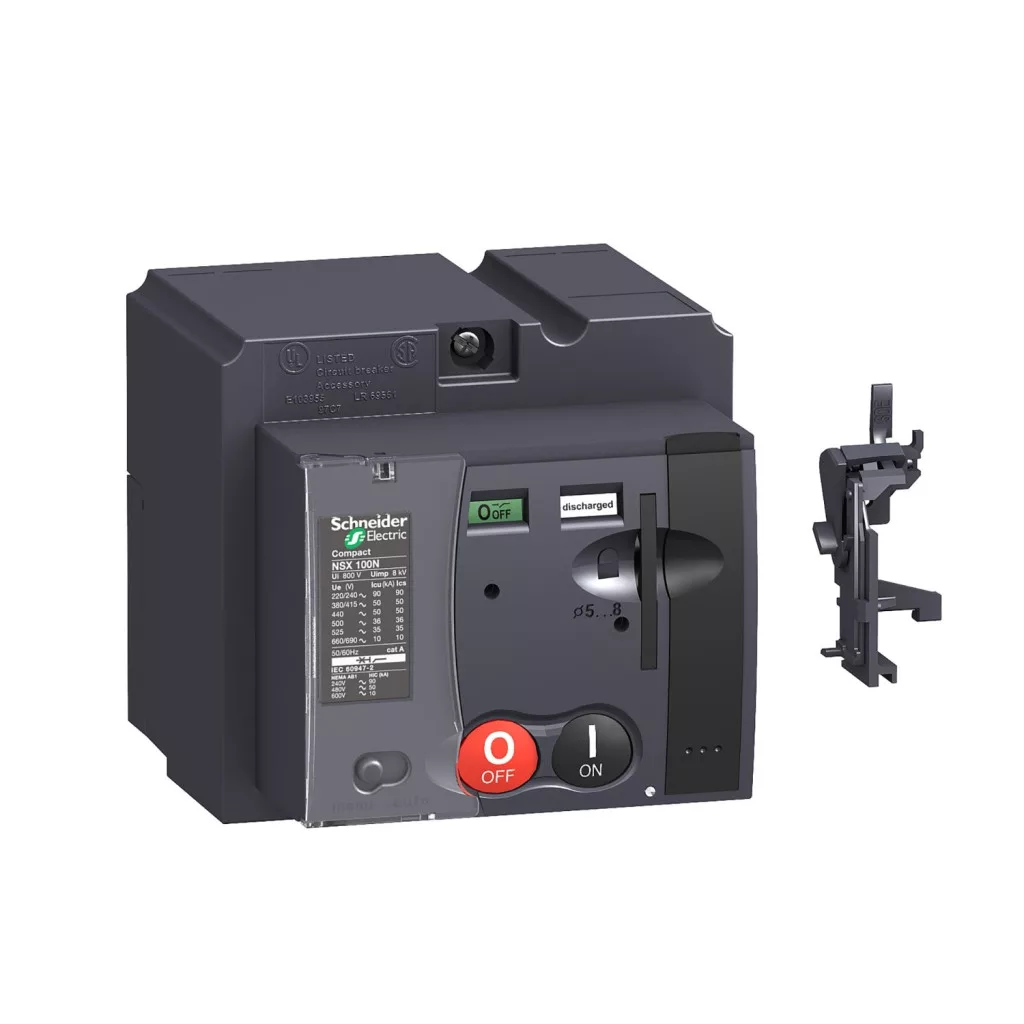

Schneider Electric ComPacT NSX (2021) - LV429438 -110–130 V CC Motor MT100/160 cu adaptor SDE - specificații tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: MT250
Tipul produsului sau al componentei: Mecanism motor
Aplicația dispozitivului: Stocare automată a forței elastice
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC, ComPacT NSX160 DC
Tipul de control: Standard
Tensiunea circuitului de control [Uc]: 110...130 V CC
Mod de montare a întrerupătorului: Fix
Intensitatea nominală a curentului cadrului întrerupătorului: 160 A, 100 A
Caracteristici suplimentare
Tipul semnalului de comandă: Impuls, Menținut
Timp de răspuns al întrerupătorului: < 700 ms deschidere, < 80 ms închidere
Frecvență maximă de funcționare: 4 pe minut
Consum maxim de putere: 500 W - închidere, 500 W - deschidere
Echipament inclus: adaptor SDE
Descrierea opțiunilor de blocare: 1-3 lacate Ø 5 - Ø 8 mm, Blocare în poziția oprit (OFF)
