Switch-ul Ethernet de tip „lite managed” TCSESL043F23F0, din gama Modicon Networking, reprezintă soluția perfectă pentru rețelele industriale în care sunt necesare funcțiile de gestionare de bază, dar nu se justifică utilizarea unui switch complet gestionabil. Acest switch Ethernet compact, cu 4 porturi de cupru, combină fiabilitatea cu ușurința în utilizare, satisfăcând în același timp cerințele stricte ale mediului industrial. Dispozitivul TCSESL043F23F0 oferă 4 porturi de conectare 10/100BASE-TX de cupru, echipate cu conectori RJ45 ecranați. Comunicarea în rețea se bazează pe protocolul Ethernet TCP/IP și suportă, de asemenea, protocoalele HTTP, HTTPS, SNMP și LLDP. Dispozitivul poate fi configurat prin intermediul unui server web, ceea ce facilitează semnificativ configurarea și întreținerea. Printre serviciile suplimentare se numără filtrarea multicast, funcția syslog și posibilitatea de a trimite SNMP-Trap, precum și funcțiile TFTP și de monitorizare a porturilor. Sistemul de diagnosticare încorporat înregistrează evenimentele într-un fișier jurnal, ceea ce facilitează depistarea erorilor și rezolvarea rapidă a problemelor. Dispozitivul funcționează cu o tensiune de alimentare de 12-24 V, intervalul de tensiune admisibil fiind de 9,6-32 V DC SELV. Consumul de energie al comutatorului este de doar 2,35 W, ceea ce îl face o soluție eficientă din punct de vedere energetic. Alimentarea se realizează printr-un conector detașabil cu 3 poli. Dimensiunile carcasei sunt compacte: 25 mm lățime, 114 mm înălțime și 79 mm adâncime, iar greutatea este de doar 0,103 kg. Dispozitivul poate fi montat pe o șină DIN simetrică standard de 35 mm, putând fi astfel integrat cu ușurință în sistemele de automatizare existente. Switch-ul de rețea Schneider Electric TCSESL043F23F0 oferă o fiabilitate remarcabilă pentru utilizarea în medii industriale. Intervalul de temperatură de funcționare este de 0-60 °C, umiditatea relativă admisă este de 5-95% în condiții fără condens, iar gradul de protecție este IP30. Pentru a asigura redundanța, suportă protocolul RSTP și se pot conecta până la 50 de switch-uri într-un inel. Pentru a spori securitatea, oferă posibilitatea de a activa/dezactiva porturile de comunicație. Dispozitivul are marcajele CE, CULus și RCM și este conform cu directivele 2014/35/UE privind joasa tensiune și 2014/30/UE privind compatibilitatea electromagnetică. Indicarea stării este asigurată de 1 LED verde (alimentare), precum și de câte 1 LED galben (viteza de transfer a datelor - ETH LINK) și verde (starea conexiunii) pentru fiecare port.

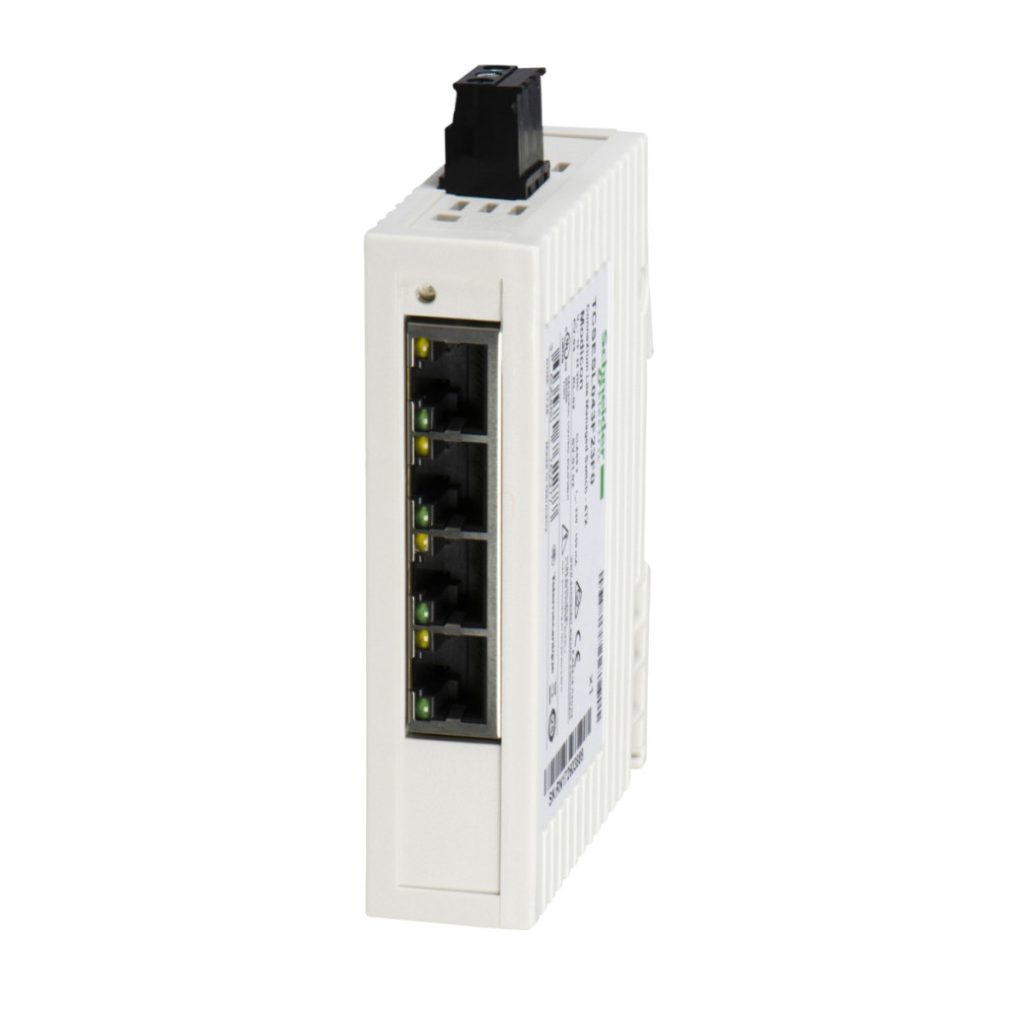

Schneider Electric ConneXium - Ethernet - TCSESL043F23F0 - Switch Lite, 4 x TX cupru, gestionabil - Specificații tehnice
Caracteristici principale
Gama de produse: Modicon Networking
Tipul produsului: Switch Ethernet TCP/IP gestionabil
Protocolul porturilor de comunicație: Ethernet TCP/IP, HTTP, HTTPS, SNMP, LLDP
Port Ethernet: 10/100BASE-TX - 4 port(uri) cablu de cupru
Număr maxim de switch-uri în cascadă: Nelimitat
Funcție de securitate cibernetică: Activare/dezactivare porturi de comunicație
Informații suplimentare
Tip conector integrat: Cablu de cupru RJ45 ecranat
Mediu de transmisie: Pereche de fire răsucite ecranate pentru cablu de cupru CAT 5E
Lungimea maximă a cablului între dispozitive: 100 m cablu de cupru
Servicii Ethernet: Configurare prin server web, filtrare Multicast, Syslog, SNMP-Trap
Servicii de comunicații: TFTP, Monitorizare port
Diagnosticare în timp real: Fișier jurnal
Număr maxim de switch-uri într-un inel: 50
Redundanță: RSTP
Tensiune nominală de alimentare: 12...24 V
Limite de tensiune de alimentare: 9,6…32 V DC SELV
Consum de putere: 2,35 W
Conectare electrică: Conector detașabil cu 3 pini pentru alimentare
Fixare: Șină DIN simetrică de 35 mm
Marcaje: CE, CULus, RCM
Indicatori locali: 1 LED (verde) pentru alimentare, 1 LED pe canal (galben) pentru viteza de transfer (ETH LINK), 1 LED pe canal (verde) pentru starea conexiunii
Caracteristici fizice
Lățime: 25 mm
Înălțime: 114 mm
Adâncime: 79 mm
Greutate netă: 0,103 kg
Condiții de mediu
Temperatura de funcționare: 0…60 °C
Umiditate relativă: 5…95 % fără condens
Grad de protecție IP: IP30
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - compatibilitate electromagnetică
Standarde: UL 61010
Certificări de produs: CE, UL, RCM, EAC, UKCA
